Alignement personnalisé du Profil de remplacement

Dans ARCHICAD, une poutre ou un poteau peut utiliser différentes coupes transversales (par ex. des géométries à inertie variable ou à segments multiples), mais un tel élément ne génère qu'un seul Membre 1D dans le Modèle analytique structure en se fondant sur le Profil de remplacement défini par l'utilisateur.

La nouvelle version vous donne un contrôle plus poussé sur la géométrie de ce profil de remplacement : choisissez l'un des neuf points de profil à aligner avec la ligne de référence du Membre de la manière qui reflète le mieux le modèle d'architecture.

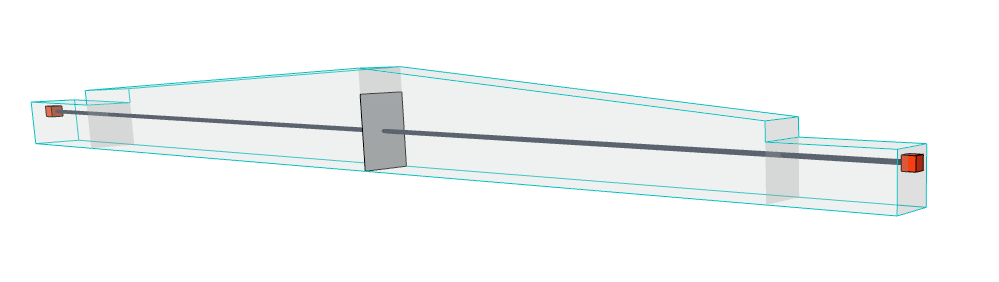

Profil de remplacement dans sa position par défaut

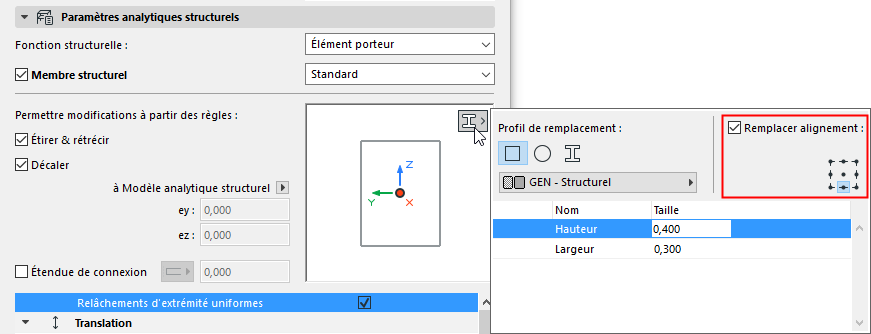

Cochez la case Remplacer alignement et choisissez un autre point d'ancrage :

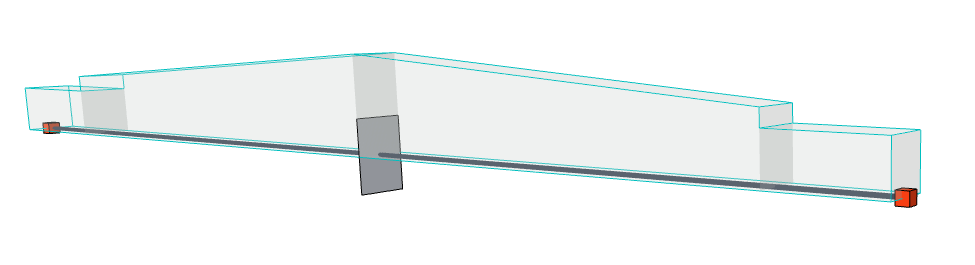

Profil de remplacement avec alignement personnalisé

Voir Poutre/Poteau avec plusieurs coupes transversales : Utiliser Profil de remplacement.
