Nouveaux ajustements de décalage
Les Règles d'ajustement vous aident à assurer la continuité du Modèle analytique structurel, ce qui est essentiel pour l'analyse structurelle. Les Règles d'ajustement d'ARCHICAD peuvent être configurées de manière flexible pour s'appliquer à n'importe quel groupe d'élément (par ex. par classification ou géométrie).
L'ajusteur de décalage possède désormais deux nouvelles méthodes pour s'adapter à des structures plus complexes et pour permettre à l'ingénieur structure de travailler dans un très grand nombre de situations réelles.
Nouvelles options de décalage : Entre Membres 1D
Voyons l'exemple de deux poutres connectées à un poteau. Chaque poutre possède une coupe transversale différente et est placée avec une excentricité différente par rapport au poteau.

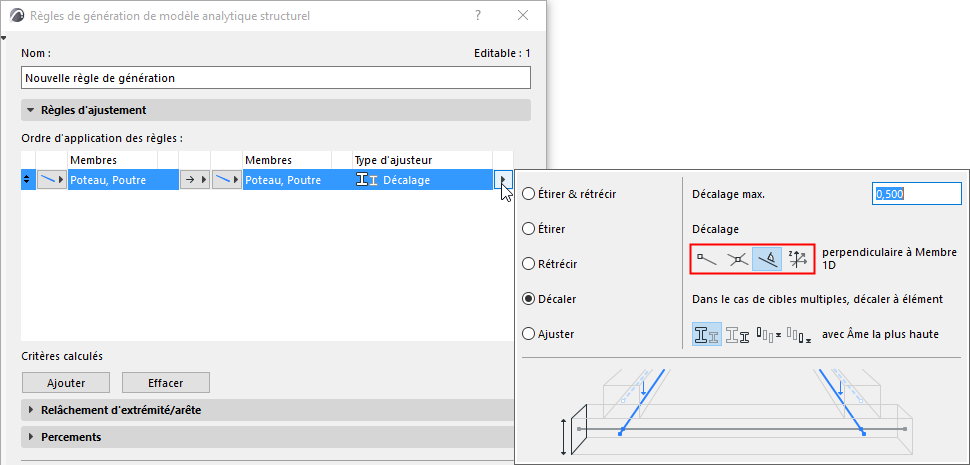

Dans cette situation, l'ajusteur de décalage entre Membres 1D possède désormais trois nouvelles méthodes :
•à noeud de fin de Membre 1D
•à intersection de Membres
•perpendiculaire à Membre 1D
Nouvelles options de décalage : Membre 1D à 2D
Voyons l'exemple de deux murs connectés à un poteau. Chaque mur possède une épaisseur d'âme différente et est placé avec sa face externe alignée au poteau.

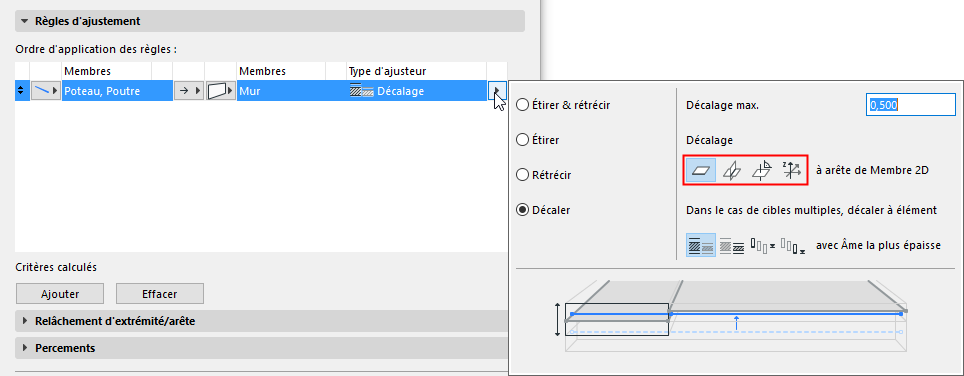

Dans cette situation, l'ajusteur de décalage entre Membres 1D et 2D possède également trois nouvelles méthodes :
•à intersection de Membres 2D
•perpendiculaire à Membre 2D
•à arête de Membre 2D
Eliminer parties superposées des Membres 2D
Les règles d'ajustement “Rétrécit” éliminent désormais automatiquement les parties superposées des Membres 2D. Ceci permet d'obtenir un Modèle analytique structurel plus réaliste et de réduire le nombre d'erreurs de Vérification de modèle à corriger.
