Améliorations de l'étendue de la connexion

L'ingénieur structure a besoin d'un contrôle absolu sur l'ajustement du modèle analytique et de plusieurs options peronnalisées pour arriver à cette fin. L'ajusteur Etirer ne fonctionne que s'il existe une connexion entre les âmes des éléments. Si ce n'est pas le cas, l'utilisateur peut permettre l'extension de l'axe analytique dans une étendue de connexion configurable et obtenir un modèle correctement ajusté.

Cette fonction d'Etendue de connexion a été améliorée pour mieux reproduire l'intention du concepteur et la géométrie réelle des éléments :

•l'étendue de connexion prend en considération les extrémités coupées de l'élément hôte

•la coupe transversale de l'étendue de connexion est fondée sur l'âme du profil de l'élément hôte, même si l'élément hôte possède un profil de remplacement

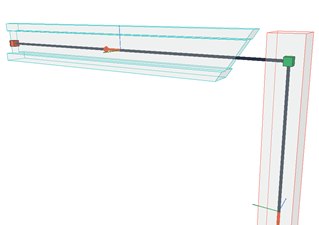

•Si l'âme virtuelle étendue ne fait que toucher l'âme d'un élément physique adjacent, ceci est considéré comme une connexion d'âmes.

L'utilisateur doit définir deux paramètres de longueur :

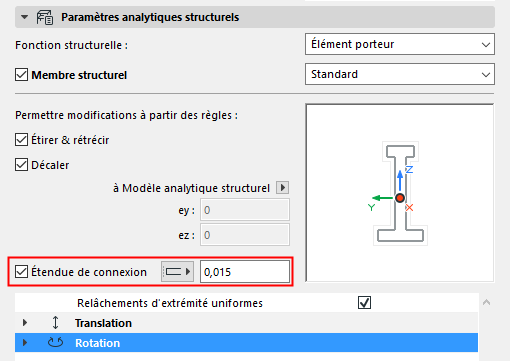

•la valeur de l'Etendue de connexion (dans le dialogue de paramétrage de l'élément), qui doit être égale ou supérieure à la distance la plus courte entre les âmes des éléments à connecter

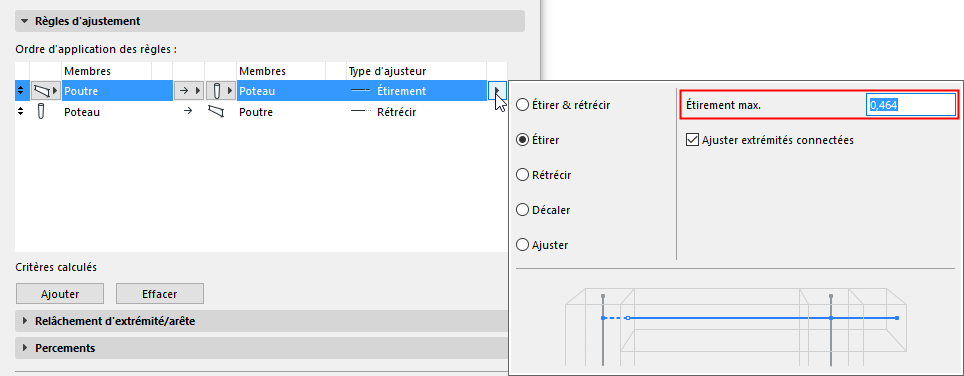

•l'étirement maximum permis (dans le dialogue Règles de génération, sous règles d'ajustement), qui doit être supérieure à la distance entre les axes structurels à connecter. Cette valeur d'Etirement maximum est appliquée à l'une ou aux deux extrémités de l'Etendue de connexion, en fonction des réglages de l'élément.

Voir Etendue de connexion (extension de l'âme pour permettre la connexion).
