Visualisation

Affichage des zones en Coupe/Façade/Elévation intérieure

Les Zones peuvent désormais être affichées comme coupées ou non coupées directement dans les Coupes, Façades, Elévations intérieures et Documents 3D créés à partir du Plan pour une plus grande flexibilité dans la documentation et la modélisations. (Les Documents 3D créés à partir de vues 3D pouvaient déjà afficher les zones dans les versions précédentes.)

Les zones coupées apparaîtront avec une hachure de fond utilisant la couleur de la Catégorie de zone (comme sur le Plan), alors que les zones non coupées utiliseront la surface (comme en 3D).

Pour modifier l'apparence des zones, utilisez les nouvelles options de Substitution graphique (voir Améliorations des Substitutions graphiques) pour ajuster leur apparence conformément à des règles, par exemple la configuration de la transparence pour voir à travers les éléments ou pour les placer en-dessous des zones.

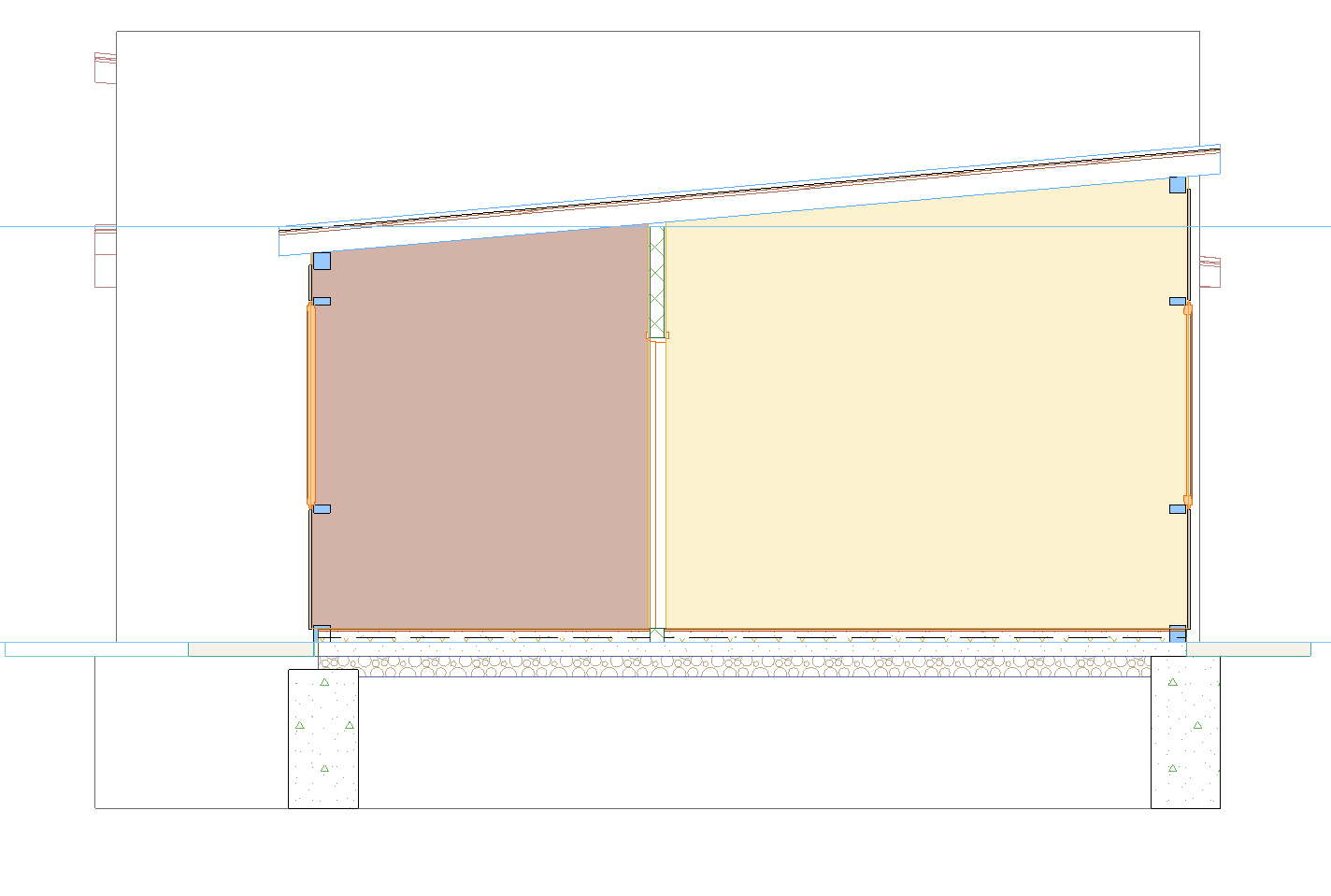

Coupe - défaut coupé (couleur de Catégorie)

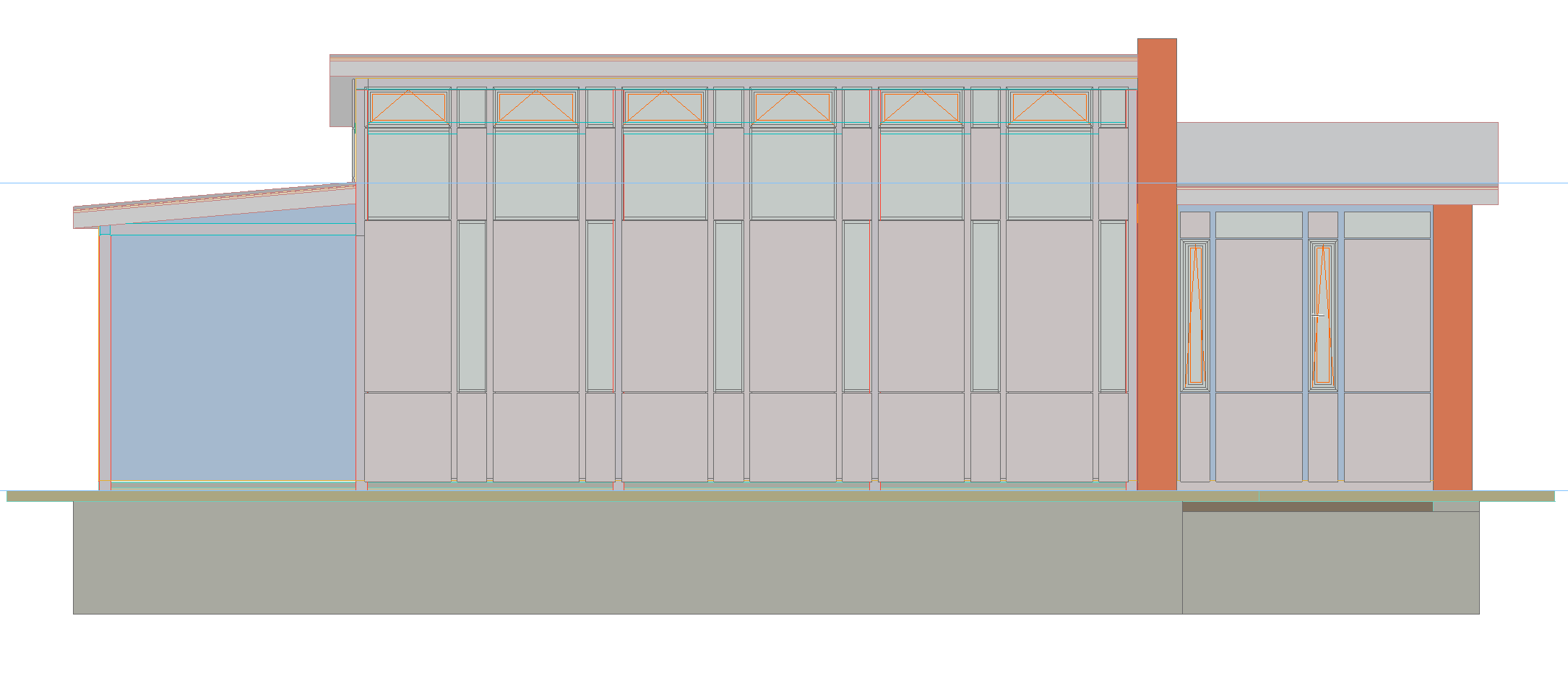

Façade - défaut non coupé (Surface)

Pour faciliter le processus de migration, les projets migrés vers le haut activeront automatiquement une nouvelle option de version antérieure pour empêcher l'affichage des zones et par conséquent la modification de la documentation du projet.

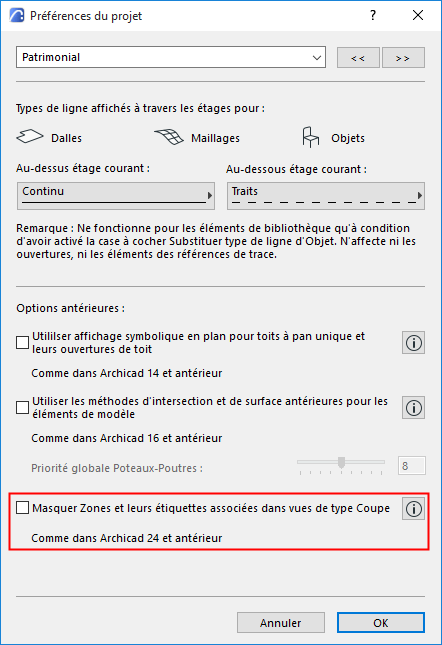

Après avoir migré un projet, si vous voulez afficher les zones dans toutes les vues, allez au dialogue Préférences du projet > Version antérieure et décochez la case “Masquer zones et étiquettes associées dans vues de type Coupe”.

Dans le cas de nouveaux projets, l'option Version antérieure est inactive.

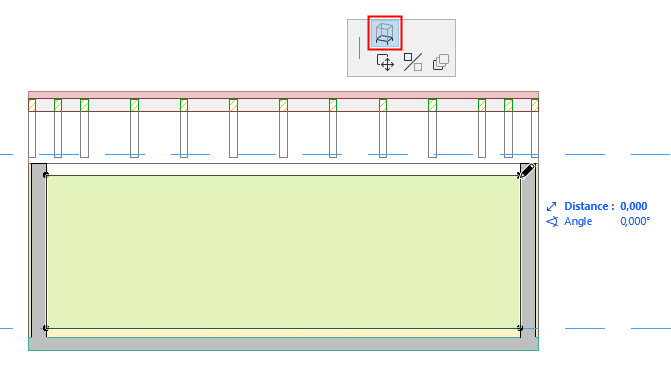

Dans les vues de type Coupe, une nouvelle interaction d'étirement de la hauteur des zones permet d'ajuster la hauteur de la zone dans le contexte correspondant au modèle.

Si la Coupe comporte des éléments coupés superposés, les zones seront automatiquement affichées derrière les éléments coupés pour éviter les conflits entre polygones.
