Améliorations des escaliers

Plusieurs aspects du moteur de génération d'escalier d'ARCHICAD ont été améliorés :

Voir la vidéo

Nouvelles méthodes de calcul d'escalier

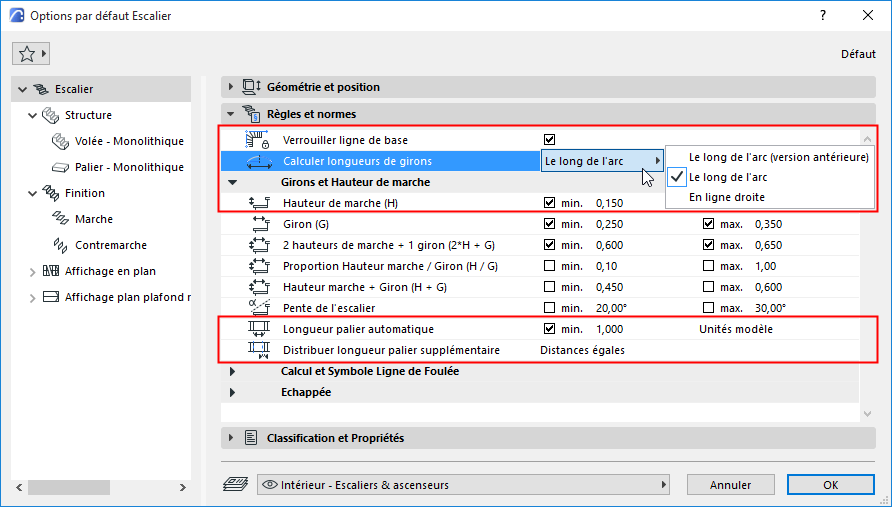

Le contrôle “Calculer longueur” inclut

•Le long de la corde : Placez des marches le long de la ligne de foulée de manière à ce que la profondeur de la marche soit mesurée le long d'une ligne droite (à partir du point d'intersection de la ligne de foulée et de l'arête avant de la marche au point d'intersection de la ligne de foulée et de l'arête arrière de la marche).

Correspond à la norme allemande pour mesurer les segments droits.

•Le long de l'arc : A partir de la mise à jour Archicad 25, cette méthode utilise le nouvel algorithme (comme la méthode Corde) pour prendre en charges les fonctions supplémentaires du calcul et de la construction des escaliers.

•Le long de l'arc (version antérieure): Par conséquent, pour conserver la compatibilité pendant la migration, l'ancienne méthode a été renommée “Le long de l'arc (version antérieure)”.

Déverrouiller ligne de base pour un dessin d'escalier plus flexible

Les volées d'escalier peuvent être automatiquement étirées ou réduites selon vos besoins pendant le placement ou l'édition de l'escalier. Pour activer cette fonction, décochez la case “Verrouiller ligne de base” dans Options Escalier. (Non disponible avec la méthode de calcul “Le long de l'arc - Version antérieure”.)

Si vous déverrouillez la ligne de base, les volées entre tournants sont automatiquement sélectionnées et déverrouillées.

Cette flexibilité supplémentaire vous aide à éviter les configurations géométriques impossibles et permet quand même de placer des escaliers spécifiques sans devoir utiliser le Solveur.

Paliers automatiques : contrôler la géométrie du palier

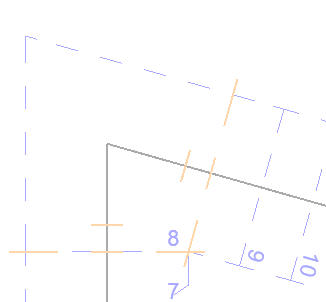

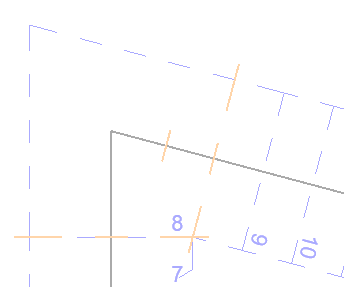

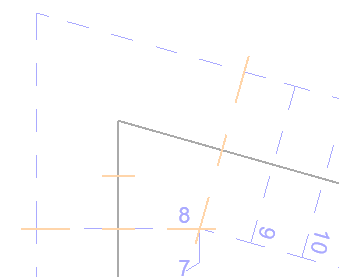

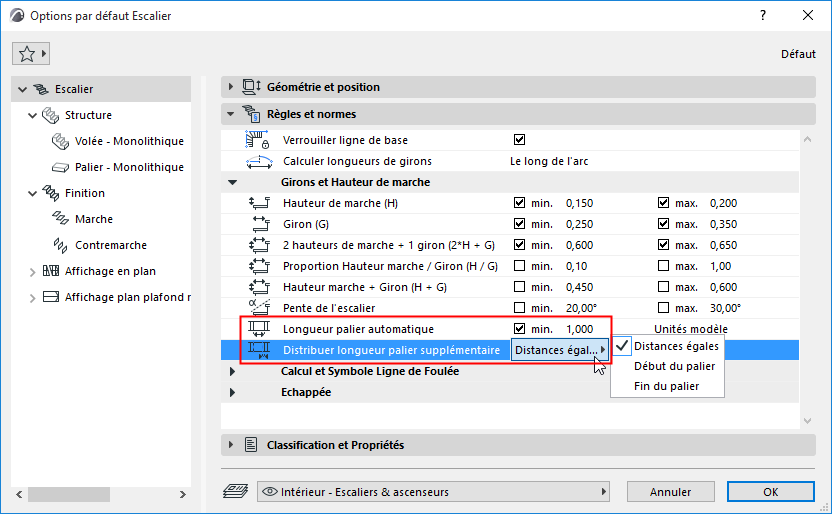

En définissant une longueur de palier minimum pour les paliers d'escalier automatiques, vous pouvez désormais choisir la méthode de distribution de la longueur de palier supplémentaire : Début du palier, Fin du palier ou Egalement des deux côtés.

(Non disponible avec la méthode de calcul “Le long de l'arc - Version antérieure”.)

Pour vérifier le résultat, activez les nouvelles Lignes guides pour le calcul de palier d'escalier (Vue > Options de vue écran seulement).

 Remarque : Ces lignes guides ne sont visibles que sur les paliers automatiques.

Nouvelles combinaisons de symétrie de marche pour tous les types de tournant

Chacun des quatre types de tournant (Un point, Deux points, Ligne de foulée auxiliaire, Lignes principales) prend en charge désormais trois options pour la symétrie des marches à l'endroit ou autour du tournant :

•Point tournant : Contremarche

•Point tournant : Marche symétrique

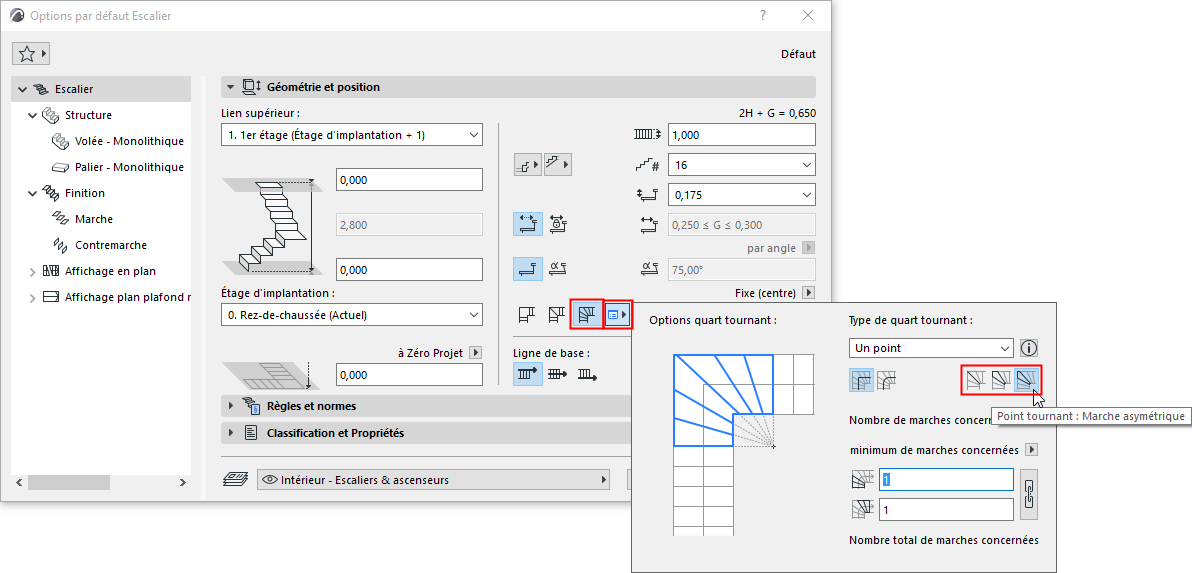

•Point tournant : Marche asymétrique (nouveau) : Pas de restrictions géométriques sur le placement des marches le long de la ligne de foulée

.
