Verwalten von IFC-Daten auf Elementebene
ARCHICAD-Elemente, die aus importierten IFC-Modellelementen erstellt wurden, zeigen ihre Standard- und ihre individuellen IFC-Daten auf der Elementebene in den entsprechenden Einstellungsdialogen an.

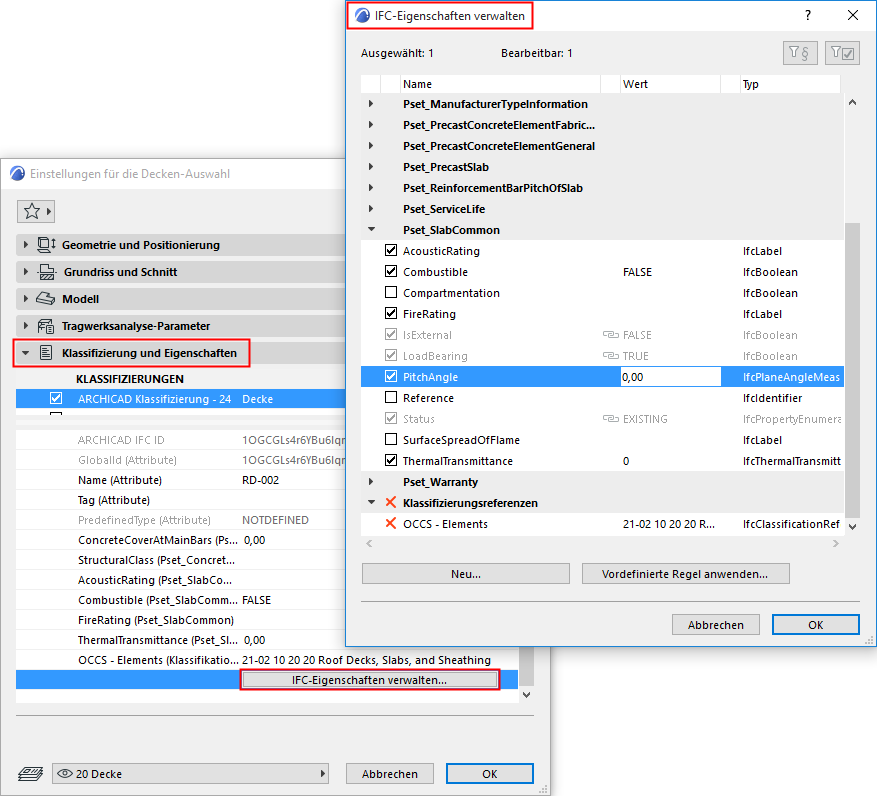

Neue IFC-Daten können den Elementen manuell hinzugefügt werden oder automatisch auf der Basis der vordefinierten Regeln im Dialogfenster IFC-Eigenschaften verwalten, das aus den Elementeinstellungen (Paneel Klassifizierung und Eigenschaften) geöffnet werden kann. Die Oberfläche von IFC-Eigenschaften verwalten und alle ihre Funktionen sind die gleichen wie auf der rechten Seite des Dialogfensters IFC Projekt-Manager.
Ausführliche Funktionsbeschreibungen finden Sie unter IFC Projekt Manager.
Die neuen Daten werden im Teilfenster Klassifizierung und Eigenschaften des Element-Einstellungsdialogs unter IFC-Sachmerkmale angezeigt. Hier können Sie den verfügbaren Datenfeldern, die noch leer sind, Werte zuweisen.
Arbeiten mit IFC-Daten: Elementeinstellungen im Vergleich zu IFC Projekt-Manager
|
|
Element-Einstellungsdialog |
IFC Projekt Manager |
|
Verwaltungsebene |
Nur auf Elementebene |
Projektebene |
|
IFC-Datenträger |
•Gebäudeelemente •Zone (IfcSpace) |
•Gebäudeelemente •Raumelemente: –IfcProject –IfcSite –IfcBuilding –Story (IfcBuildingStorey) –Zone (IfcSpace) •IFC Zuordnung •IFC Typ Produkte •IFC Container |
|
Funktionen |
•sammelt und listet IFC-Daten auf •ermöglicht Ihnen das Erstellen, Bearbeiten und Löschen von IFC-Daten •ermöglicht Ihnen die Verwendung von vordefinierten Regeln •filtert Zuordnungs-Eigenschaften •filtert nur IFC-Daten mit Wert |
•sammelt und listet IFC-Daten auf •ermöglicht Ihnen das Erstellen, Bearbeiten und Löschen von IFC-Daten •ermöglicht Ihnen die Verwendung von vordefinierten Regeln •filtert Zuordnungs-Eigenschaften •filtert nur IFC-Daten mit Wert •navigiert zwischen dem ARCHICAD-Modell und dem IFC-Modell •Zeigt die Umhüllung von Räumen (IfcSpace) an •ermöglicht das Zuweisen von Elementen direkt zu IfcSite oder IfcBuilding |
