Βελτιώσεις Σκάλας

Η μηχανή παραγωγής Σκαλών του ARCHICAD έχει βελτιωθεί σε διάφορους τομείς:

Δείτε το βίντεο

Νέες Μέθοδοι Υπολογισμού Σκάλας

Ο έλεγχος “Υπολογισμός Μήκους” περιλαμβάνει

•Κατά Μήκος Χορδής: Τοποθετείτε τα σκαλοπάτια κατά μήκος της γραμμής ανάβασης, ώστε το βάθος πατήματος να μετράται κατά μήκος μίας ευθείας γραμμής (από το σημείο διασταύρωσης της γραμμής ανάβασης και το μπροστινό άκρο του πατήματος έως το σημείο διασταύρωσης της γραμμής ανάβασης και του πίσω άκρου του πατήματος).

Πληροί το Γερμανικό πρότυπο για τη μέτρηση ευθύγραμμου τμήματος.

•Κατά Μήκος Τόξου Από την ενημέρωση του Archicad 25, αυτή η μέθοδος χρησιμοποιεί τον νέο αλγόριθμο (όπως η μέθοδος Χορδή) για να υποστηρίζει πρόσθετες δυνατότητες υπολογισμού/κατασκευής σκάλας.

•Κατά Μήκος Τόξου (παλαιού τύπου): Για να διατηρηθεί η συμβατότητα κατά τη μεταφορά, η παλαιότερη μέθοδος μετονομάστηκε σε“Κατά Μήκος Τόξου (παλαιού τύπου)”.

Ξεκλείδωμα Βασικής Γραμμής για Πιο Ευέλικτη Σχεδίαση Σκάλας

Οι βραχίονες Σκάλας μπορούν αυτόματα να τεντώνονται ή να συρρικνώνονται κατά την τοποθέτηση ή την επεξεργασία Σκάλας. Για την ενεργοποίησή του, μη τσεκάρετε το “Κλείδωμα Γραμμής Βάσης” στις Ρυθμίσεις Σκάλας. (Δεν διατίθεται με τη μέθοδο Υπολογισμού “Κατά Μήκος Τόξου - Παλαιού Τύπου”)

Εάν ξεκλειδώσετε τη βασική γραμμή, οι βραχίονες μεταξύ στροφών επιλέγονται αυτόματα και ξεκλειδώνουν.

Αυτή η επιπλέον ευελιξία σας βοηθά να αποφεύγετε αδύνατες διαμορφώσεις γεωμετρίας, αλλά εξακολουθεί να τοποθετεί ασυνήθιστες σκάλες χωρίς να χρειάζεται η "Επίλυση".

Αυτόματα Πλατύσκαλα: Έλεγχος Γεωμετρίας Πλατύσκαλου

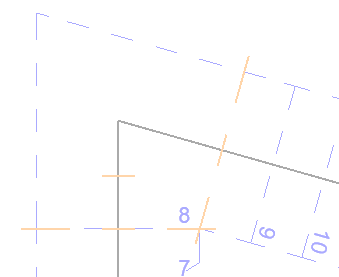

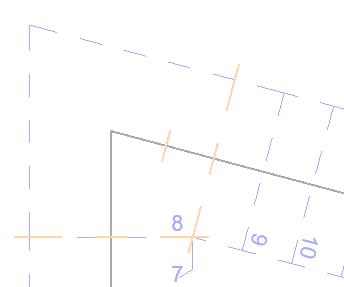

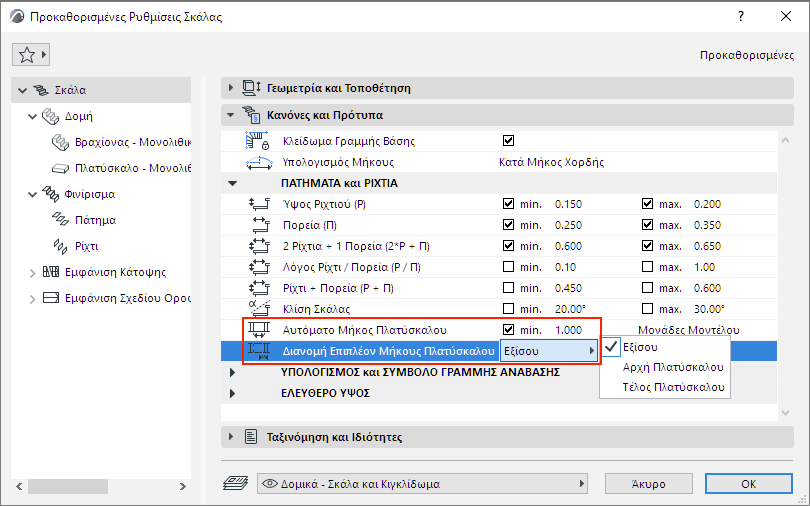

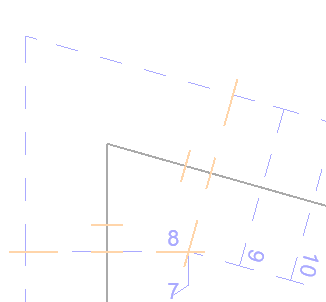

Όταν ορίζετε ένα ελάχιστο μήκος πλατύσκαλου για αυτόματα πλατύσκαλα Σκάλας, μπορείτε τώρα να επιλέγετε πού θα διανείμετε το επιπλέον μήκος πλατύσκαλου: Αρχή Πλατύσκαλου, Τέλος Πλατύσκαλου, ή Εξίσου και στις δύο πλευρές.

(Δεν διατίθεται με τη μέθοδο Υπολογισμού “Κατά Μήκος Τόξου - Παλαιού Τύπου”)

Για να επαληθεύσετε τα αποτελέσματα, ενεργοποιήστε το νέο "Οδηγοί Υπολογισμού Πλατύσκαλου Σκάλας" (Άποψη > Επιλογές Εμφάνισης στην Οθόνη).

 Σημείωση: Αυτές οι γραμμές-οδηγοί είναι ορατές μόνο στα αυτόματα πλατύσκαλα.

Νέοι Συνδυασμοί Συμμετρίας Πατήματος για όλους τους Τύπους Σφήνας

Καθένας από τους τέσσερις τύπους Σφήνας (Ενός Σημείου, Δύο Σημείων, Βοηθητική Γραμμή Ανάβασης, Κύριες Γραμμές) υποστηρίζει τώρα τρεις επιλογές συμμετρίας πατήματος στη Σφήνα ή περί αυτήν:

•Σημείο Στροφής: Ρίχτι

•Σημείο Στροφής: Συμμετρική Πορεία

•Σημείο Στροφής: Ασύμμετρη Πορεία (νέο!): Δεν υπάρχουν γεωμετρικοί περιορισμοί στην τοποθέτηση πατήματος κατά μήκος της γραμμής ανάβασης

.
