Χρήση Ριζόχαρτων προς Αποφυγή Αλληλοτομιών
Μπορείτε να χρησιμοποιείτε τα Ριζόχαρτα για να ελέγχετε τις αλληλοτομίες στοιχείου.
Η αλληλοτομία στοιχείων που ανήκουν στην ίδια Ομάδα Αλληλοτομίας Ριζόχαρτου συνδέονται μεταξύ τους, εφόσον έχουν σχεδιαστεί σωστά.
Στοιχεία σε διαφορετική Ομάδα Αλληλοτομίας Ριζόχαρτου δεν συνδέονται.
Εξαίρεση για 0: Δύο στοιχεία που βρίσκονται στην ομάδα αλληλοτομίας 0 (είτε βρίσκονται στο ίδιο, είτε σε διαφορετικά ριζόχαρτα) ΔΕΝ θα διασταυρώνονται.
Εξ ορισμού, κάθε ριζόχαρτο είναι ρυθμισμένο στην Ομάδα 1, ώστε όλα τα τεμνόμενα στοιχεία να ενωθούν σύμφωνα με τους κανόνες ομαλής σύνδεσης του ARCHICAD.
Επεξεργασία Αριθμού Ομάδα Αλληλοτομίας Ριζόχαρτου

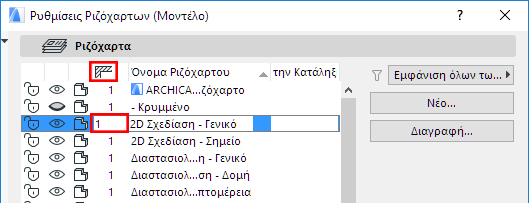

Πηγαίνετε στο πάνελ Ριζόχαρτα των Ρυθμίσεων Ριζόχαρτων: Έγγραφο > Ριζόχαρτα > Ριζόχαρτα (Απόψεις Μοντέλου)
Επεξεργαστείτε την τιμή κάτω από το εικονίδιο αλληλοτομίας. Όλα τα στοιχεία σε αυτό το Ριζόχαρτο χρησιμοποιούν αυτήν την Ομάδα Αλληλοτομίας Ριζόχαρτου.
Σημείωση: Οι αριθμοί Αλληλοτομίας Ριζόχαρτου δεν έχουν καμία σχέση με τις προτεραιότητες των στοιχείων, απλώς χρησιμεύουν ως ετικέτες ή δείκτες (π.χ. 1 ή 2) για την ομαδοποίηση στοιχείων.
Σημείωση: Δύο στοιχεία που ανήκουν και τα δύο στην ομάδα αλληλοτομίας 0 ΔΕΝ θα αλληλοτμηθούν.
Αποτροπή Συνδέσεων Στοιχείου: Ανάθεση Ξεχωριστών Ομάδων Αλληλοτομίας Ριζόχαρτου
Ίσως θέλετε να αποτρέψετε τις συνδέσεις στοιχείων - για παράδειγμα, για να εμφανίσετε τις λεπτομέρειες των σύνθετων τοίχων. Σε αυτήν την περίπτωση, τοποθετήστε τους τεμνόμενoυς τοίχους σε διαφορετικά ριζόχαρτα, και στη συνέχεια δώστε σε ένα από αυτά τα ριζόχαρτα έναν διαφορετικό αριθμό Ομάδας Αλληλοτομίας Ριζόχαρτου.

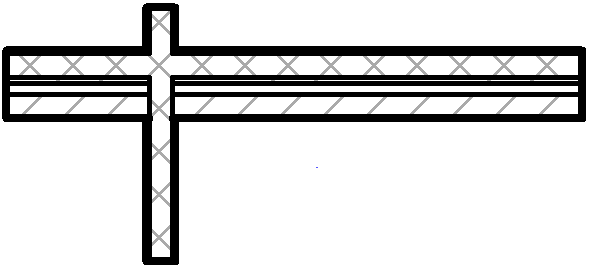

Ριζόχαρτα Τοίχου Έχουν Διαφορετικούς Αριθμούς Ομάδας Αλληλοτομίας: Καμία Σύνδεση

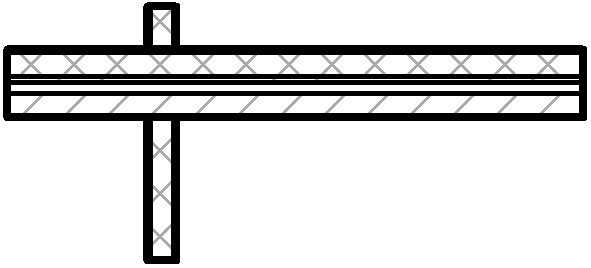

Ριζόχαρτα Τοίχου Έχουν Ίδιους Αριθμούς Ομάδας Αλληλοτομίας: Οι Τοίχοι Συνδέονται
Σημείωση αναφορικά με την Αλληλοτομία σε Κρυφά Ριζόχαρτα: Στοιχεία που διαθέτουν ίδιες ομάδες αλληλοτομίας θα διασταυρώνονται, ακόμα και αν ένα από τα ριζόχαρτα είναι μη ορατό. Αυτό μπορεί να οδηγήσει σε γραμμές που “λείπουν”, οι οποίες υποδεικνύουν μία αλληλοτομία με ένα στοιχείο που βρίσκεται σε μη ορατό ριζόχαρτο. Για να το αποφύγετε, πηγαίνετε στις Ρυθμίσεις Ρ/χαρτων, επιλέξτε ένα από τα ριζόχαρτα και αντιστοιχήστε το σε οποιαδήποτε διαφορετική ομάδα αλληλοτομίας.
