Παλέτα Βαφέας Επιφάνειας

Χρησιμοποιήστε τον Βαφέα Επιφάνειας σαν εύκολο τρόπο αντικατάστασης των επιφανειών των στοιχείων της μελέτης σας.

Για τη ροή εργασίας βήμα-προς-βήμα, δείτε: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.

Δείτε το βίντεο

Άνοιγμα Βαφέα Επιφάνειας

Ανοίξτε την παλέτα Βαφέας Επιφάνειας από τις εξής θέσεις:

•Παράθυρα > Παλέτες > Βαφέας Επιφάνειας

•Έγγραφο > Δημιουργική Απεικόνιση > Βαφέας Επιφάνειας

•την εντολή Βαφέας Επιφάνειας της γραμμής εργαλείων 3D Οπτικοποίηση

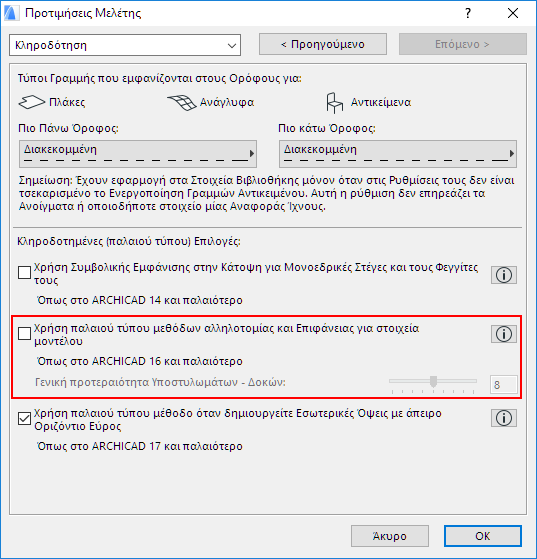

Σημείωση: Πριν χρησιμοποιήσετε τον Βαφέα Επιφάνειας, βεβαιωθείτε ότι δεν εργάζεστε με την “παλαιού τύπου” μέθοδο αλληλοτομίας. (Αφαιρέστε το τσεκάρισμα από αυτήν την επιλογή στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση).

Πάνελ Περιεχόμενο του Βαφέα Επιφάνειας

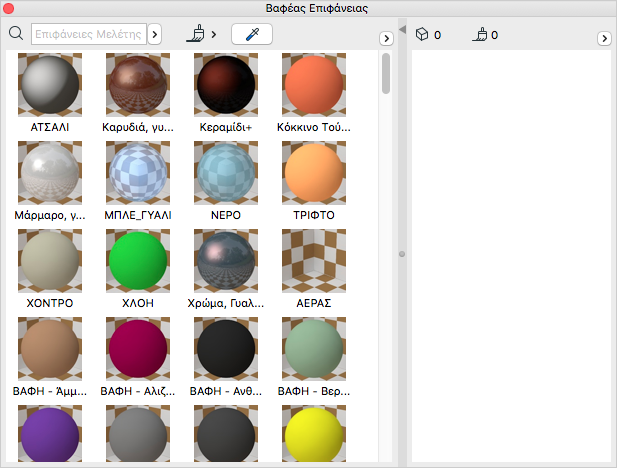

Εξ ορισμού, το Πάνελ Περιεχόμενο του Βαφέα Επιφάνειας (αριστερά, στην παρακάτω εικόνα) παρουσιάζει όλες τα χαρακτηριστικά επιφάνειας της ενεργού μελέτης.

Το εμφανιζόμενο περιεχόμενο μπορεί να ποικίλει εάν έχετε εισάγει κάποιον όρο για έρευνα. ((Δείτε: Αναζήτηση Επιφάνειας.)

Κάντε διπλό-κλικ σε οποιαδήποτε επιφάνεια για να ανοίξετε τον διάλογο Επιφάνειες.

Το Πάνελ Περιεχόμενο Παρουσιάζει Όλες τις Επιφάνειες της Τρέχουσας Μελέτης

•Το εικονίδιο Μέθοδος Βαφής είναι ενεργό όταν βρίσκεστε σε κατάσταση Βαφής. ((Δείτε: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.)

•Χρησιμοποιήστε την εντολή Σύλληψη Επιφανειών για να κάνετε κλικ σε οποιοδήποτε στοιχείο της μελέτης, ώστε να επιλέξετε την επιφάνειά του στον Βαφέα Επιφάνειας.

•Χρησιμοποιήστε το πεδίο Έρευνα για να περιορίσετε το σύνολο των εμφανιζόμενων επιφανειών και/ή να προσθέσετε νέες επιφάνειες στη μελέτη σας. (Δείτε Αναζήτηση Επιφάνειας και Προσθήκη Επιφάνειας στην Μελέτη, παρακάτω.)

•Χρησιμοποιήστε τις εντολές του pop-up μενού για να προσαρμόσετε την εμφάνιση της παλέτας. (Δείτε παρακάτω: Προσαρμογή της Παλέτας Βαφέας Επιφάνειας.)

Πάνελ Επιλογή του Βαφέα Επιφάνειας

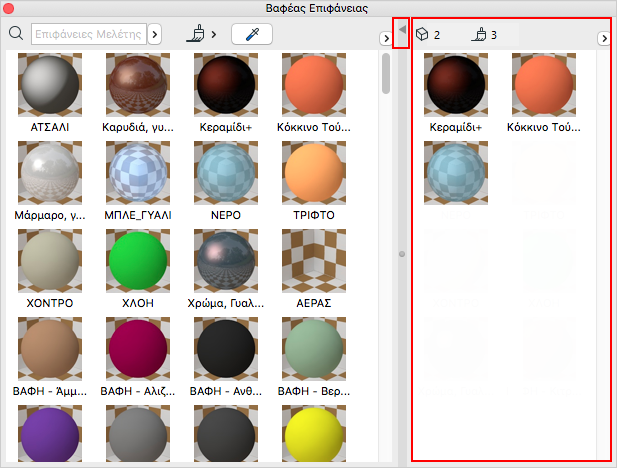

Όταν κάποιο στοιχείο είναι επιλεγμένο στη μελέτη, οι επιφάνειες όλων των επιλεγμένων στοιχείων εμφανίζονται στο Πάνελ Επιλογή του Βαφέα Επιφάνειας (δεξιά, στην παρακάτω εικόνα).

Εμφανίζεται επίσης ο αριθμός των επιλεγμένων στοιχείων και ο συνολικός αριθμός των αντικαταστάσιμων επιφανειών.

Κάντε διπλό-κλικ σε οποιαδήποτε επιφάνεια για να ανοίξετε τον διάλογο Επιφάνειες.

Το Πάνελ Επιλογή Παρουσιάζει τις Επιφάνειες Όλων των Επιλεγμένων Στοιχείων

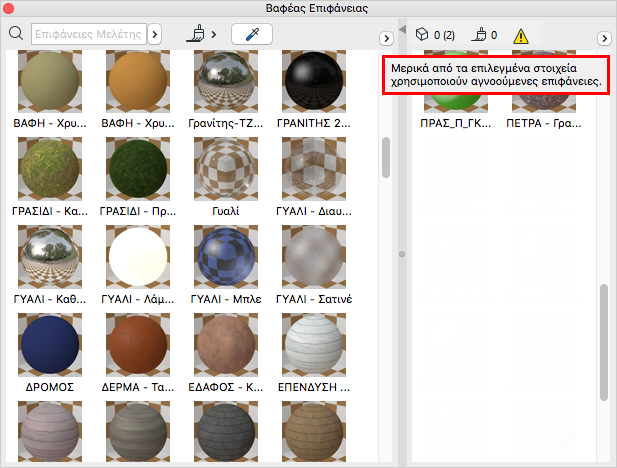

Πιθανόν να μην μπορείτε να αντικαταστήσετε μία συγκεκριμένη επιλεγμένη επιφάνεια: για παράδειγμα, εάν το στοιχείο ή το ριζόχαρτό του είναι κλειδωμένο. Σε αυτή την περίπτωση, εμφανίζεται μία κίτρινη προειδοποιητική πληροφορία.

Άνοιγμα/Κλείσιμο Πάνελ Επιλογή

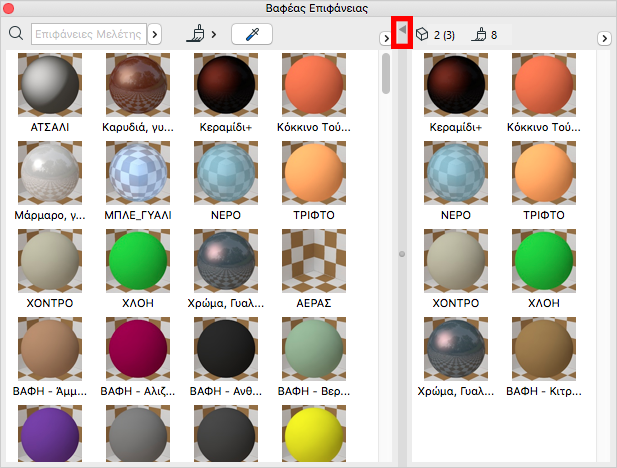

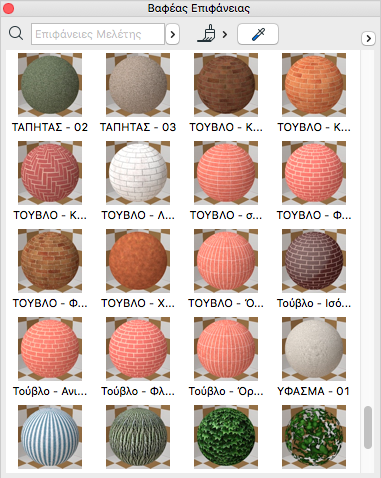

Κάντε διπλό-κλικ στην μπάρα διαχωρισμού των δύο πάνελ, για άνοιγμα/κλείσιμο του πάνελ επιλογή (ή κάντε κλικ στο μαύρο βέλος που είναι στο πάνω μέρος της μπάρας διαχωρισμού).

Προσαρμογή της Παλέτας Βαφέας Επιφάνειας

Χρησιμοποιήστε τις επιλογές στο pop-up για να προσαρμόσετε την εμφάνιση του Βαφέα Επιφάνειας:

•Εμφάνιση προεπισκόπησης επιφανειών για τις μηχανές είτε του Cineware, είτε της Επιτάχυνσης Υλισμικού

•Επιλέξτε το επιθυμητό μέγεθος των εικονιδίων των επιφανειών

•Επιλέξτε τον τρόπο τακτοποίησης των δύο πάνελ: οριζόντια ή κατακόρυφη

Αναζήτηση Επιφάνειας

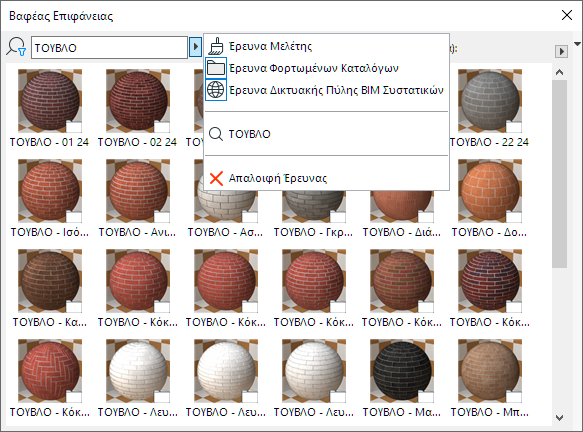

Χρησιμοποιήστε το πεδίο έρευνας, στο άνω μέρος της παλέτας, για να εντοπίσετε μία συγκεκριμένη επιφάνεια. Ανάλογα με το pop-up ελέγχου στα δεξιά, η έρευνα θα γίνει με έναν από τους εξής τρόπους:

•Έρευνα Μελέτης: Ερευνά μεταξύ όλων των επιφανειών αυτής της μελέτης

•Έρευνα Φορτωμένων Καταλόγων: Ερευνά τους καταλόγους επιφανειών που έχουν προστεθεί στη Διαχείριση ΒΙΒΛΙΟΘΗΚΗΣ

•Έρευνα Δικτυακής Πύλης BIM Συστατικών - Ερευνά μόνο στα BIM Συστατικά, μία διαδραστική αποθήκη αντικειμένων και επιφανειών, στην οποία συνεισφέρουν οι χρήστες ArchiCAD ή φορτώνονται από την GRAPHISOFT.

Για περισσότερες πληροφορίες, δείτε: BIM Συστατικά.

Τα τέσσερα τελευταία στοιχεία παρουσιάζονται στη λίστα του ιστορικού έρευνας.

Πατήστε Απαλοιφή Έρευνας για να επιστρέψετε στο πλήρες περιεχόμενο του πάνελ.

Προσθήκη Επιφάνειας στην Μελέτη

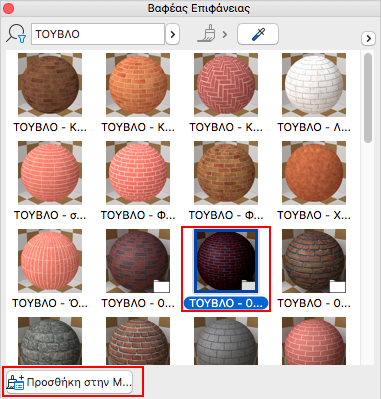

Όταν διαλέξετε μία επιφάνεια ενός φορτωμένου καταλόγου (μαρκαρισμένη με το εικονίδιο ενός φακέλου), πατήστε το κουμπί Προσθήκη στην Μελέτη που εμφανίζεται.

Σημείωση: Στο Teamwork, η λειτουργία Προσθήκη στην Μελέτη είναι διαθέσιμη μόνον εάν έχετε το δικαίωμα “Δημιουργία Επιφάνειας”.

Αυτή η ενέργεια εκτελεί τα εξής:

•Προσθέτει την επιφάνεια στα χαρακτηριστικά επιφάνειας της μελέτης σας

Σημείωση: Επειδή μία επιφάνεια περιλαμβάνει και ένα ράστερ κάλυψης, η προσθήκη μίας νέας επιφάνειας στην μελέτη μπορεί να προσθέσει και ένα νέο χαρακτηριστικό ράστερ: εάν δεν υπάρχει ήδη στη μελέτη ένα ράστερ με αυτό το όνομα, θα προστεθεί ως νέο ράστερ.

•Γίνεται εισαγωγή σε μέθοδο Βαφής

Για να προσθέσετε μία επιφάνεια που βρέθηκε στη Δικτυακή Πύλη BIM Συστατικών (μαρκαρισμένη με το εικονίδιο της υδρογείου), πατήστε το κουμπί Λήψη και Ενσωμάτωση που εμφανίζεται.

Σημείωση: Στο Teamwork, αυτή η λειτουργία είναι διαθέσιμη μόνον εάν έχετε το δικαίωμα “Δημιουργία Επιφάνειας”.

Για περισσότερες πληροφορίες, δείτε: Αποτελέσματα από Πύλη BIM Συστατικών.
