Σύνολα Πενών και Πένες (Διαχείριση Χαρακτηριστικών)

(Γονικό θέμα: Διαχείριση Χαρακτηριστικών: Επεξεργάσιμες Παράμετροι Χαρακτηριστικού)

Επιλέξτε ένα Σύνολο Πενών για να εμφανίσετε τις πένες του, στο κάτω μισό του διαλόγου.

Κάθε Σύνολο Πενών πρέπει να περιέχει 255 Πένες.

Σύνολα Πενών (Άνω μισό του διαλόγου)

•Επεξεργασία Ονόματος (μόνο μονή επιλογή). Χρήση θεματικού μενού για αντιγραφή/επικόλληση κειμένου.

•Προβολή των Πενών που περιέχει στην κάτω λίστα (Πένες).

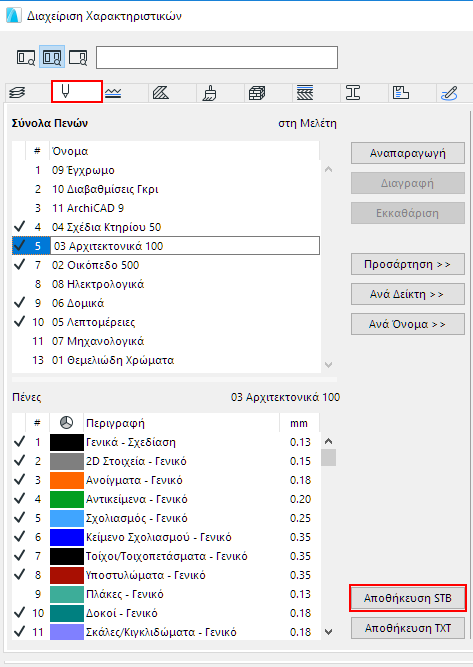

Αποθήκευση Συνόλου Πενών σε Διάταξη STB

Χρησιμοποιήστε Αποθήκευση STB για να αποθηκεύσετε οποιοδήποτε επιλεγμένο σύνολο Πενών στη διάταξη Plot Style Table (*.stb) του AutoCAD .

Ο πίνακας Plot Style χρησιμοποιείται από το AutoCAD για να αντιστοιχήσει κάθε χρώμα του σχεδίου σας με ένα πάχος γραμμής, στις εκτυπώσεις (σε εκτυπωτή ή plotter).

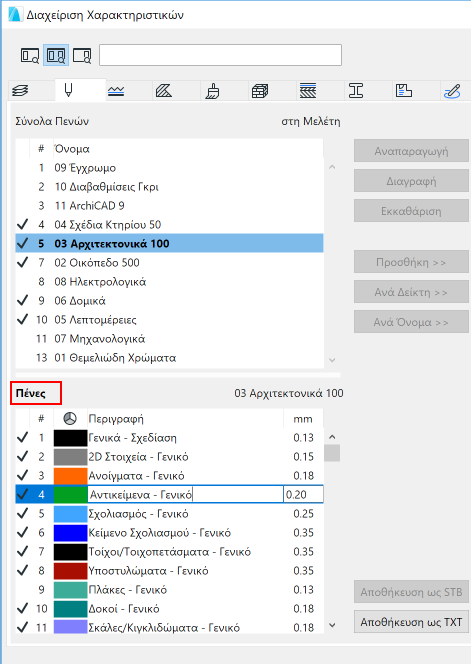

Πένες (Κάτω μισό του διαλόγου)

Για ένα επιλεγμένο Σύνολο Πενών (τονισμένο και έντονο στην ανωτέρω λίστα), δείτε και επεξεργαστείτε τις Πένες του στην παρακάτω λίστα.

•Επεξεργασία Ονόματος (μόνο μονή επιλογή). Χρήση θεματικού μενού για αντιγραφή/επικόλληση κειμένου.

Μπορείτε να επιλέξετε μαζί πολλές Πένες για τις επεξεργαστείτε:

•Χρώμα: Κάντε διπλό-κλικ στο δείγμα Χρώματος για να το επεξεργαστείτε.

•Επεξεργασία Περιγραφής

•Πάχος Πένας: Ρυθμίστε mm ή pt, όπως ορίζεται στον διάλογο Επιλογές > Χαρακτηριστικά Στοιχείου > Χρώμα Πένας.

Σημειώσεις:

–Οι εντολές της διαχείρισης χαρακτηριστικού δεν είναι διαθέσιμες για μεμονωμένα χαρακτηριστικά Πένας της Μελέτης.

–Μπορείτε να διαγράψετε μία Πένα από την Προσωρινή λίστα: αυτό θα την καταστήσει ακαθόριστη και θα εμφανίζεται γκρι.

–Η μελέτη πρέπει να περιέχει τουλάχιστον ένα Σύνολο Πενών.

Δείτε επίσης: Πένες και Χρώματα.
