Στο ARCHICAD, όπως σε όλα τα συστήματα συντεταγμένων, οι μετρήσεις αναφέρονται σε ένα σημείο, την Αρχή των Συντεταγμένων. Η θέση της αρχής πάντα μεταφράζεται σαν (0, 0).
Το ARCHICAD μπορεί να έχει τρεις αρχές συντεταγμένων:

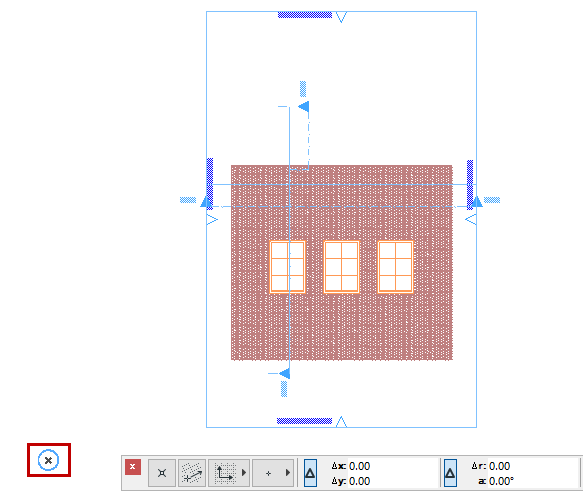

Την Αρχή 0,0,0 Μελέτης, που είναι μία και σταθερή θέση καθ' όλη τη διάρκεια της Μελέτης. Η Αρχή 0,0,0 Μελέτης του συστήματος συντεταγμένων διακρίνεται από ένα X και βρίσκεται κοντά στην κάτω αριστερή γωνία του παραθύρου της Κάτοψης, όταν χρησιμοποιείτε την αρχική άποψη του προκαθορισμένου υποδείγματος. Η Παλέτα Συντεταγμένων εμφανίζει τις συντεταγμένες σαν (0, 0).
Στην Κάτοψη και σε άλλες 2D απόψεις, η αρχή είναι πάντα επισημασμένη με ένα έντονο X.

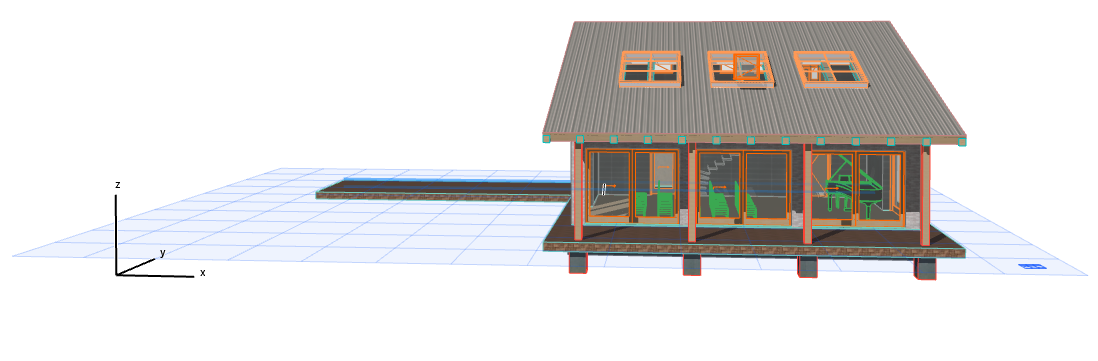

Στις 3D Απόψεις, οι Αρχές τους και οι άξονες X, Y και Z εμφανίζονται με έντονες μαύρες γραμμές.

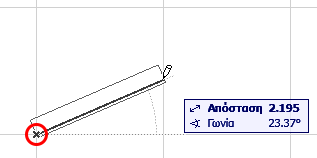

Όταν κάνετε κλικ για να αρχίσει η εισαγωγή, εμφανίζεται αυτόματα η Αρχή Επεξεργασίας. Είναι μία προσωρινή αρχή που εμφανίζεται σαν ένα x, μόνον κατά τη διάρκεια των λειτουργιών σχεδίασης και επεξεργασίας.
Στον Ιχνηλάτη, οι συντεταγμένες μετρώνται, εξ ορισμού, από την Αρχή Επεξεργασίας: αυτές είναι οι Σχετικές Συντεταγμένες.
Σημείωση: Χρησιμοποιήστε το μενού Ιχνηλάτης στην Τυπική Γραμμή Εργαλείων για εναλλαγή της προτίμησης Σχετικές Συντεταγμένες στον Ιχνηλάτη.
Αρχή 0,0,0 Χρήστη

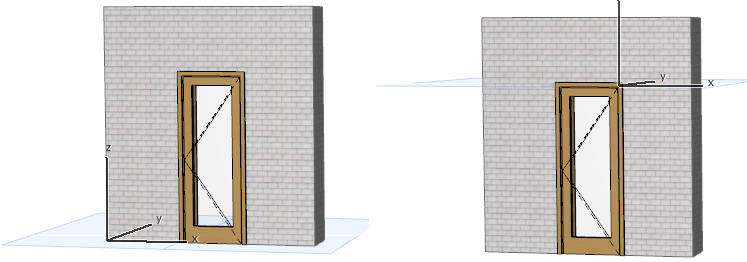

Εξ ορισμού, η Αρχή Χρήστη βρίσκεται στην Αρχή Μελέτης. Εντούτοις, η Αρχή Χρήστη μετακινείται σε οποιαδήποτε θέση, δίνοντάς σας τη δυνατότητα να “επαναφέρετε το σημείο μηδέν” οπουδήποτε εσείς θέλετε.
Υπάρχουν τρεις τρόποι επανατοποθέτησης της Αρχής Χρήστη:
•Στον κόμβο/κορυφή οποιουδήποτε στοιχείου: πατήστε Alt + Shift (Mac: Opt + Shift).
•Σε οποιαδήποτε θέση ενός παραθύρου μοντέλου: Πατήστε το κουμπί Μετατόπιση Αρχής 0,0,0 Χρήστη από την Τυπική γραμμή εργαλείων (ή από την παλέτα Συντεταγμένες), και στη συνέχεια κάντε κλικ σε οποιοδήποτε σημείο του παραθύρου. Η Αρχή μεταφέρεται αμέσως στην καινούργια αυτή θέση.
Δείτε επίσης: Επίπεδο Επεξεργασίας στο 3D Παράθυρο.
•Χρησιμοποιήστε ένα σημείο Αναφοράς Έλξης ως Αρχή Χρήστη:
Κατά την εισαγωγή, όταν έλκεστε από έναν Οδηγό Έλξης, η Αρχή Χρήστη επανατοποθετείται αυτομάτως στο πλησιέστερο σημείο Αναφοράς Έλξης. Εμφανίζεται προσωρινά ένα μπλε X, που υποδεικνύει την Αρχή Χρήστη για την τρέχουσα εισαγωγή.
Σημείωση: Εάν έχετε επανατοποθετήσει χειροκίνητα την Αρχή Χρήστη, η Αναφορά Έλξης δεν χρησιμοποιείται ως Αρχή Χρήστη.
Επιστροφή Αρχής Χρήστη σε Προκαθορισμένη Θέση
Για να επαναφέρετε την Αρχή Χρήστη στην Αρχή της Μελέτης, κάντε διπλό κλικ στο κουμπί Αρχή 0,0,0 Χρήστη, στην Τυπική Γραμμή Εργαλείων.
