Τονισμός Επιλογής και Τονισμός Πληροφόρησης Στοιχείου
Τονισμοί Επιλογής εμφανίζονται στο περίγραμμα και/ή στην επιφάνεια των επιλεγμένων στοιχείων.
Ο Τονισμός Πληροφόρησης Στοιχείου χρησιμοποιείται ως βοήθημα επιλογής (τονισμός προ-επιλογής) και αναγνώριση σχετικών στοιχείων π.χ. για σημάνσεις, διαστάσεις και Κιγκλιδώματα (τονισμός σχετικών στοιχείων).
Όλοι αυτοί οι τονισμοί μπορούν να διαμορφωθούν στο Επιλογές > Περιβάλλον Εργασίας > Επιλογή και Πληροφορίες Στοιχείου, ή μπορείτε να τους απενεργοποιήσετε όλους μαζί.
Δείτε: Πληροφορίες Επιλογής και Στοιχείου.
Αναστολή Τονισμού Επιλογής
Ακόμα και αν αφήσετε τη λειτουργία Τονισμός Επιλογής ενεργή, ίσως να θελήσετε να την απενεργοποιήσετε προσωρινά, όπως για παράδειγμα, όταν θέλετε να δείτε τα χρώματα εμφάνισης των γραμμών και των ράστερ. Για αναστολή του Τονισμού Επιλογής, χρησιμοποιήστε τη συντόμευση Ctrl/Alt + spacebar.
Σημείωση: Οι τονισμοί επιφανειών στο 3D είναι διαθέσιμες μόνον όταν χρησιμοποιείτε την 3D μηχανή Επιτάχυνση Υλισμικού.

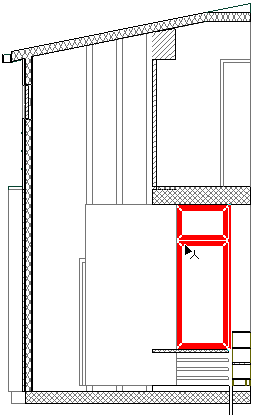

Τονισμός Προ-Επιλογής
Το ARCHICAD σας βοηθά να αναγνωρίσετε τα στοιχεία, τονίζοντάς τα πριν από την επιλογή τους, αλλά και όταν χρησιμοποιείτε το Μαγικό Ραβδί.

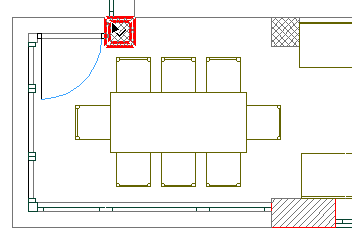

Η τονισμός προ-επιλογής εμφανίζεται όταν ο κέρσορας αιωρείται πάνω από ένα επιλέξιμο στοιχείο και στη συνέχεια πατάτε Shift.
Σημείωση: Αν είναι ενεργό το εργαλείο Βέλος, ο τονισμός εμφανίζεται από μόνος του, χωρίς το πάτημα του Shift.

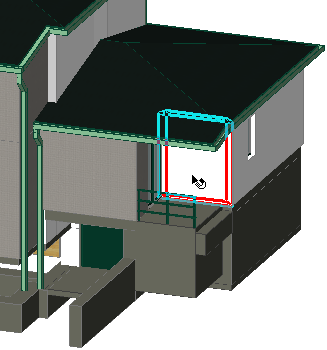

Όταν εργάζεστε στο 3D, θα παρατηρήσετε ότι ο ενημερωτικός τονισμός ενεργεί σε όλο το περίγραμμα του στοιχείου: ακόμα και οι κρυμμένες ακμές είναι εμφανείς. Τα ομαδοποιημένα στοιχεία τονίζονται χωριστά.
Τονισμός Συσχετισμένων Στοιχείων
Κατά τη διαστασιολόγηση, σήμανση και τοποθέτηση Κιγκλιδωμάτων και Κουφωμάτων (Πόρτες / Παράθυρα), τα περιγράμματα των σχετικών στοιχείων θα τονίζονται, ώστε να είναι αναγνωρίσιμο το στοιχείο με το οποίο εργάζεστε.
Ο τονισμός σχετικών στοιχείων λειτουργεί και με τις εργασίες μεταβίβασης Παραμέτρων (εντολές Σύλληψη Παραμέτρων και Μεταβίβαση Παραμέτρων): ο τονισμός πληροφόρησης εμφανίζεται μαζί με τους κέρσορες σταγονόμετρο/σύριγγα λίγο πριν την ολοκλήρωση της μεταβίβασης παραμέτρων. Δεν χρειάζεται να πατήσετε Shift για να δείτε τον τονισμό σχετικών στοιχείων κατά τη λειτουργία Μεταβίβασης Παραμέτρων.
Δείτε: Μεταφορά Παραμέτρου.
Οπτική Πληροφόρηση για Επικαλυπτόμενα Στοιχεία
Μπορεί να πρέπει να επιλέξετε ή να σχολιάσετε στοιχεία που επικαλύπτει το ένα το άλλο.
Το ίδιο ισχύει όταν τοποθετείτε ένα συσχετισμένο Κιγκλίδωμα το οποίο μπορεί να ακολουθεί πολλές διαδρομές κατά μήκος του συσχετισμένου στοιχείου.
Για να επιλέξετε ένα από αρκετά επικαλυπτόμενα στοιχεία (διαδρομές), πηγαίνετε τον κέρσορα πάνω από τα στοιχεία και στη συνέχεια πατήστε Tab για να τονιστούν κυκλικά ένα-ένα τα στοιχεία.
Όταν τονιστεί το στοιχείο που θέλετε να επιλεγεί, κάντε κλικ με τον κέρσορα για να το επιλέξετε ή να το επεξεργαστείτε.

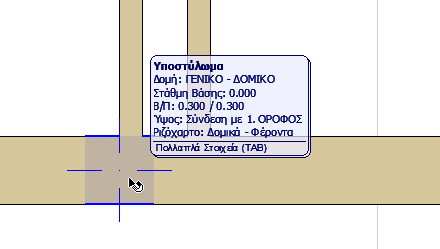

Στην ακόλουθη εικόνα, τα σχετικά στοιχεία τονίζονται και το Ταμπελάκι σας πληροφορεί ότι η γραμμική διάσταση που τοποθετείτε, θα συσχετιστεί με το τονισμένο υποστύλωμα και όχι με τον τοίχο.

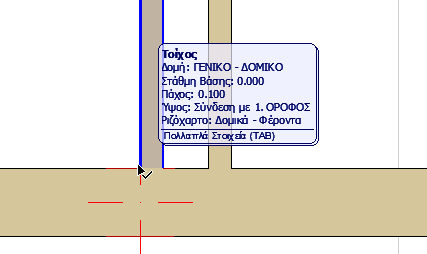

Αν προτιμάτε το συσχετισμό της διάστασης με τον τοίχο, πατήστε το πλήκτρο Tab μέχρι να τονιστεί ο τοίχος και στη συνέχεια τοποθετήστε τη διάσταση.
