Σημεία Έλξης σε Προσωρινό Διάνυσμα

Μπορείτε να εμφανίσετε Σημεία Έλξης επάνω σε ένα προσωρινό διάνυσμα που το χρησιμοποιείτε κατά τη σχεδίαση στοιχείων. Η μέθοδος μπορεί να ενεργοποιηθεί με το εικονίδιο Σημείο Έλξης (ένα από τα εικονίδια συσχετισμένων μεθόδων κατασκευής), της Παλέτας Ελέγχου.

Δείτε: Παλέτα Ελέγχου.

Στο παρακάτω παράδειγμα, θα σχεδιάσετε έναν Τοίχο που αρχίζει στο ένα τέταρτο της απόστασης μεταξύ δύο σημείων (άκρα) δύο άλλων Τοίχων.

1.Αρχίστε διαλέγοντας την επιλογή Διαιρέσεις από τις Ρυθμίσεις Σημείων Έλξης και μετά, ως αριθμό Διαιρέσεων, γράψτε 4.

2.Βεβαιωθείτε ότι η Έλξη Πλέγματος δεν είναι ενεργή. (Η Άποψη > Έλξη Πλέγματος είναι ανενεργή).

3.Ενεργοποιήστε το Εργαλείο Τοίχος.

4.Επιλέξτε το εικονίδιο Συσχετισμένες Μέθοδοι Κατασκευής στην Παλέτα Ελέγχου, και πατήστε το για να ενεργοποιηθεί.

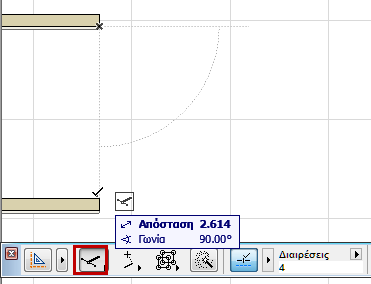

5.Σχεδιάστε ένα διάνυσμα αναφοράς από το άκρο του ενός Τοίχου στο άκρο του άλλου.

6.Προσφέρονται τώρα Σημεία Έλξης κατά μήκος του διανύσματος, σε κάθε μία από τις διαιρέσεις, όπως ορίστηκαν στην Παλέτα Ελέγχου.

Κάντε κλικ στη θέση που θέλετε για να αρχίσετε να σχεδιάζετε τον νέο Τοίχο.
