Καθορισμός Δομής Υποστυλώματος/Τμήματος
Επιλέξτε ένα Υποστύλωμα ή ένα τμήμα Υποστυλώματος.

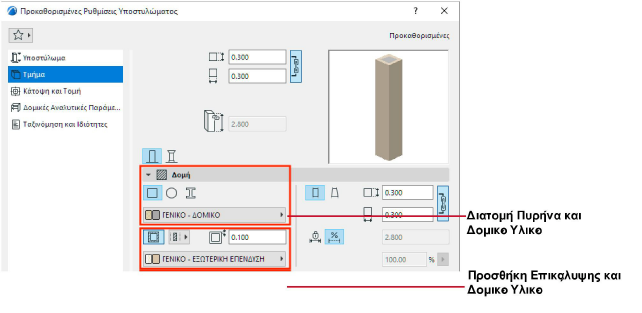

Χρησιμοποιήστε το πάνελ Δομή των Ρυθμίσεων Υποστυλώματος (σελίδα Τμήμα) για να καθορίσετε τις δομικές του ιδιότητες και το μήκος του (σταθερό ή μεταβλητό).

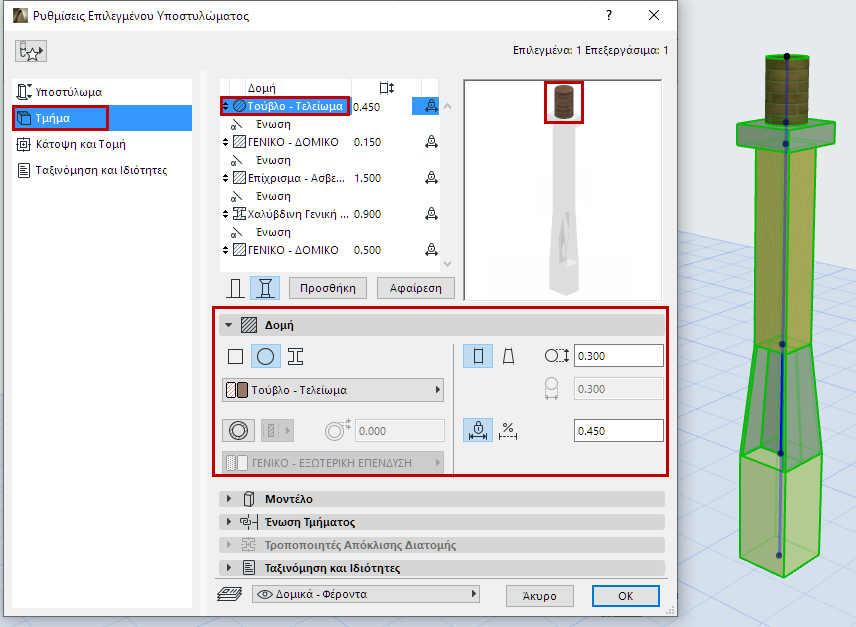

Για ένα επιλεγμένο τμήμα: αυτές οι Ρυθμίσεις είναι επίσης διαθέσιμες στην φάση Επεξεργασίας Υποστυλώματος.
Διατομή
Κάντε κλικ σε ένα εικονίδιο για να καθορίσετε τη διατομή του τμήματος.
•Ορθογωνική
•Κυκλική
•Σύμπλοκη Διατομή
Δομικό Υλικό
Για ένα Ορθογωνικό ή ένα Κυκλικό Υποστύλωμα:
•Χρησιμοποιήστε το pop-up για να επιλέξετε το Δομικό Υλικό του.
•Προσθέστε μία προαιρετική επικάλυψη. (Δείτε επίσης Πυρήνας και Επικάλυψη).
Για ένα υποστύλωμα Σύμπλοκης Διατομής:
•Χρησιμοποιήστε το pop-up για να επιλέξετε τη Διατομή του.
Σημείωση: Αυτό το pop-up δείχνει μόνον εκείνες τις Διατομές των οποίων ο έλεγχος “Χρήση με” περιλαμβάνει Υποστυλώματα. Οι Διατομές καθορίζονται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Διαχειριστής Διατομής.
Μήκος Τμήματος (Σταθερό ή Μεταβλητό)
Για κάθε επιλεγμένο τμήμα: καθορίστε το μήκος του είτε ως σταθερό, είτε ως μεταβλητό, με κλικ στο αντίστοιχο εικονίδιο του πάνελ Δομή.

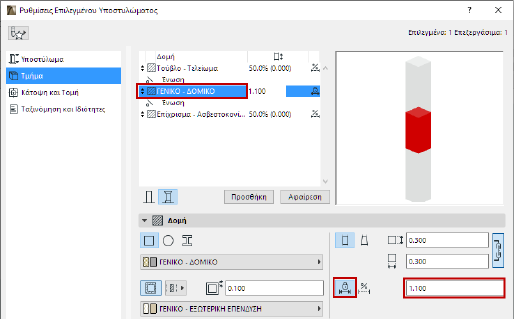

•Για ένα σταθερού μήκους τμήμα: Καθορίστε μήκος. Θα παραμείνει αμετάβλητο ακόμα και μετά από τέντωμα του Υποστυλώματος. (Μπορείτε επίσης να εισάγετε το μήκος ενός επιλεγμένου τμήματος στη λίστα Δομή.)

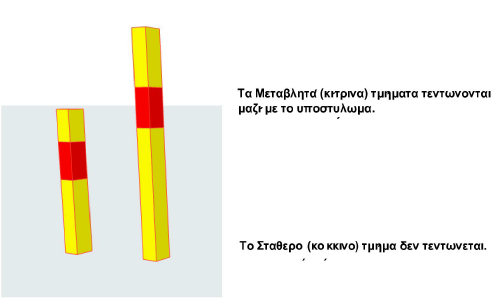

•Για ένα μεταβλητό τμήμα: Καθορίστε το μήκος του ως ποσοστό όλων των μεταβλητών τμημάτων. (Τα μεταβλητά τμήματα μαζί συνιστούν το 100%.) Το μήκος του τμήματος τεντώνεται αναλόγως, εάν τεντωθεί ολόκληρο το Υποστύλωμα.

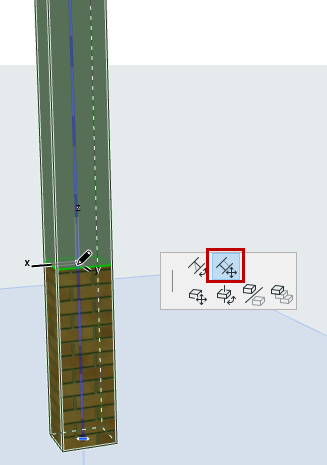

Μήκος Τμήματος - Επεξεργασία σε 3D
1.Επιλέξτε το Υποστύλωμα στο 3D παράθυρο.
2.Κάντε κλικ στο χαρ. σημείο Ένωσης (στον άξονα αναφοράς του Υποστυλώματος).
3.Από την μικροΠαλέτα, χρησιμοποιήστε το Μετακίνηση Ένωσης Τμήματος για να ρυθμίσετε το μήκος του τμήματος.
Σημείωση: Εάν σύρετε το χαρ. σημείο επάνω στο χαρ. σημείο γειτονικού τμήματος, αυτό διαγράφει ολόκληρο το τμήμα.
