Συνδυασμοί Υπερισχύοντος Γραφικού
Ένας Συνδυασμός Υπερισχύοντος Γραφικού (μία Ρύθμιση Άποψης) είναι μία συλλογή Κανόνων Υπερισχύοντος Γραφικού, που εφαρμόζονται στα στοιχεία της άποψης μοντέλου με μία συγκεκριμένη σειρά.
Για να δείτε τον Συνδυασμό Υπερισχύοντος Γραφικού που ισχύει τη δεδομένη στιγμή για την ενεργή καρτέλα/παράθυρο:
•Ελέγξτε τη Γραμμή ΤαχυΕπιλογές ή την Παλέτα ΤαχυΕπιλογές

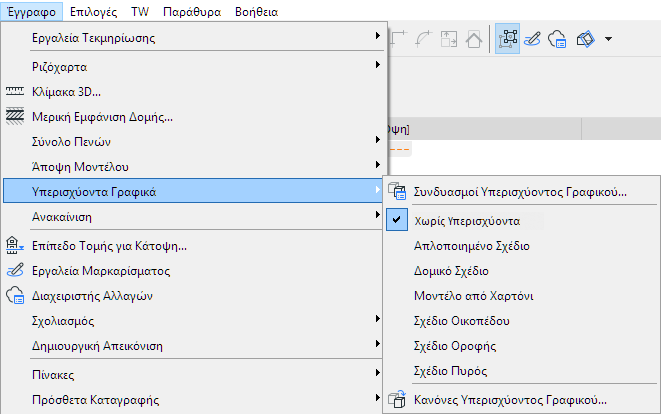

•Πηγαίνετε στο Έγγραφο > Υπερισχύοντα Γραφικά, όπου ο τρέχων Συνδυασμός είναι τσεκαρισμένος στη λίστα.
Για να διαχειριστείτε αυτές τις ρυθμίσεις, χρησιμοποιήστε τον διάλογο Συνδυασμοί Υπερισχύοντος Γραφικού στο Έγγραφο > Υπερισχύοντα Γραφικά > Συνδυασμοί Υπερισχύοντος Γραφικού.
Στην αριστερή πλευρά του διαλόγου παρατίθενται οι Συνδυασμοί Υπερισχύοντος Γραφικού που έχουν οριστεί για τη μελέτη. Ο συνδυασμός Χωρίς Υπερισχύοντα, είναι προκαθορισμένος και δεν είναι επεξεργάσιμος.
Πατήστε Νέος για να δημιουργήσετε έναν νέο Συνδυασμό Υπερισχύοντος Γραφικού και να αναθέσετε Κανόνες σε αυτόν.
Η δεξιά πλευρά περιέχει το Όνομα του Συνδυασμού Υπερισχύοντος Γραφικού.
Παρακάτω, οι Κανόνες που περιέχονται σε αυτόν τον Συνδυασμό Υπερισχύοντος Γραφικού παρατίθενται με τη σειρά που εφαρμόζονται στα στοιχεία.
Προσθέστε, Αφαιρέστε ή αλλάξτε τη σειρά των Κανόνων κατά περίπτωση. Δείτε στη συνέχεια: Σειρά των Κανόνων.

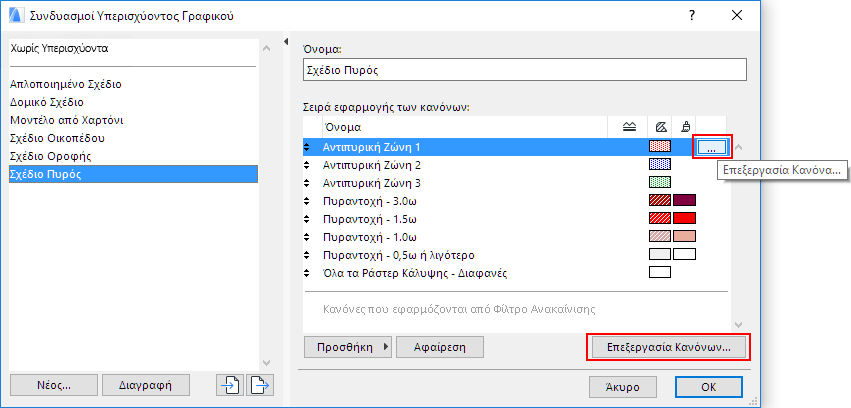

Για να επεξεργαστείτε έναν Κανόνα, πηγαίνετε στον διάλογο Κανόνες Υπερισχύοντος Γραφικού με έναν από τους εξής τρόπους:
•Κάντε διπλό-κλικ σε έναν Κανόνα
•Επιλέξτε τον Κανόνα και στη συνέχεια πατήστε το κουμπί Επεξεργασία Κανόνα, στο τέλος της σειράς
•Πατήστε το κουμπί Επεξεργασία Κανόνων στο κάτω μέρος του διαλόγου
Οι Κανόνες σε έναν Συνδυασμό Υπερισχύοντος Γραφικού εφαρμόζονται με τη σειρά με την οποία παρατίθενται. Αυτό είναι σημαντικό, επειδή ορισμένα στοιχεία μπορεί να υπόκεινται σε αρκετούς Κανόνες, και εάν υπάρχουν αντιθέσεις μεταξύ των Κανόνων (π.χ. όλοι οι τοίχοι από ασβεστοκονίαμα είναι μπλε, και όλα τα στοιχεία με Βαθμό Ανάφλεξης 30 λεπτά είναι κόκκινα), τότε ένας τοίχος που καλύπτει και τους δύο αυτούς Κανόνες θα πάρει το υπερισχύον γραφικό από τον Κανόνα που είναι υψηλότερα στην ιεραρχία της λίστας.
Θυμηθείτε ότι ένα στοιχείο θα επηρεαστεί από όλους τους Κανόνες που δεν βρίσκονται σε αντίθεση . Για παράδειγμα, όλα τα στοιχεία έχουν ένα κενό ράστερ, και όλοι οι τοίχοι χρησιμοποιούν μία κόκκινη πένα: και οι δύο εφαρμόζονται σε όλους τους τοίχους.
Χρησιμοποιήστε τα βελάκια άνω/κάτω, στα αριστερά κάθε Κανόνα, για να τον σύρετε σε μία νέα θέση, κατά περίπτωση.
Σημειώστε ότι το Κανόνες που εφαρμόζονται από Φίλτρο Ανακαίνισης είναι στο κάτω μέρος της λίστας (χαμηλότερη προτεραιότητα), και η θέση του στον Συνδυασμό Υπερισχύοντος Γραφικού δεν μπορεί να αλλάξει.
Εφαρμογή ενός Συνδυασμού Υπερισχύοντος Γραφικού
Για να εφαρμόσετε έναν Συνδυασμό Υπερισχύοντος Γραφικού στην ενεργή καρτέλα/παράθυρο, ενεργήστε ως εξής:

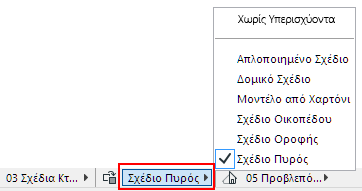

•Χρησιμοποιήστε το pop-up Συνδυασμός Υπερισχύοντος Γραφικού από τη Γραμμή ΤαχυΕπιλογές, στο κάτω μέρος του παραθύρου
•Στο Συνδυασμοί Υπερισχύοντος Γραφικού, επιλέξτε έναν Συνδυασμό που παρατίθεται στα αριστερά και πατήστε OK για να κλείσετε τον διάλογο
•Διαλέξτε έναν Συνδυασμό από το μενού Έγγραφο > Υπερισχύοντα Γραφικά
•χρησιμοποιήστε τις Ρυθμίσεις Άποψης και τις Επιλογές Αποθήκευσης (στο κάτω μέρος του Χάρτη Μελέτης του Οργανωτή)
Ο τρέχων Συνδυασμός Υπερισχύοντος Γραφικού αποθηκεύεται μαζί με την άποψη.
Εξαγωγή/Εισαγωγή Συνδυασμού Υπερισχύοντος Γραφικού

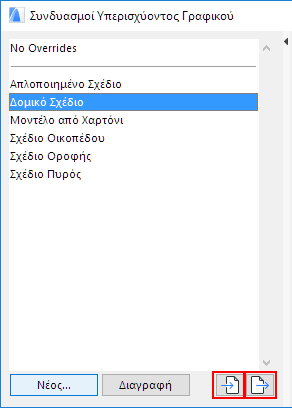

Πατήστε Εξαγωγή για να εξάγετε τον επιλεγμένο Συνδυασμό Υπερισχύοντος Γραφικού ως ένα αρχείο .xml στη θέση που θέλετε.
Για να τον χρησιμοποιήσετε σε οποιαδήποτε άλλη μελέτη ARCHICAD, ανοίξτε τη μελέτη και κάντε κλικ στο Εισαγωγή από τον ίδιο διάλογο για να αναζητήσετε ένα αρχείο .xml το οποίο θα το εισάγετε ως έναν Συνδυασμό Υπερισχύοντος Γραφικού.
Ο εισαγόμενος Συνδυασμός και όλοι οι Κανόνες που περιέχει συγχωνεύονται με εκείνους της μελέτης.
Εάν ένας εισαγόμενος Κανόνας έχει ίδιο όνομα με έναν υφιστάμενο Κανόνα της μελέτης:
•Εάν τα περιεχόμενα των δύο Κανόνων είναι ακριβώς τα ίδια, δεν δημιουργείται κανένα διπλότυπο
•Εάν τα περιεχόμενα των δύο Κανόνων διαφέρουν, τότε ο εισαγόμενος Κανόνας συγχωνεύεται στη μελέτη, και το όνομά του παίρνει ένα νέο επίθημα.
