Ο Πίνακας Επιφάνειας είναι ο τρίτος τύπος διαδραστικού πίνακα, μαζί με τις Λίστες Στοιχείου και τις Λίστες Συστατικού.
Σημείωση: Πριν χρησιμοποιήσετε τον Πίνακα Επιφάνειας, βεβαιωθείτε ότι δεν εργάζεστε με την “παλαιού τύπου” μέθοδο αλληλοτομίας. (Αφαιρέστε το τσεκάρισμα από αυτήν την επιλογή στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση).

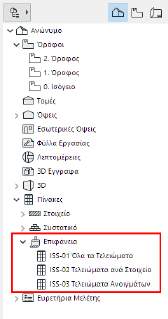

Τα προκαθορισμένα σχέδια των Πινάκων Επιφάνειας έχουν βελτιστοποιηθεί, ώστε να δημιουργούν λίστες των τελειωμάτων και των εμβαδών έκθεσής τους, σε διάφορες διατάξεις.
Σε αυτό το υπόδειγμα:

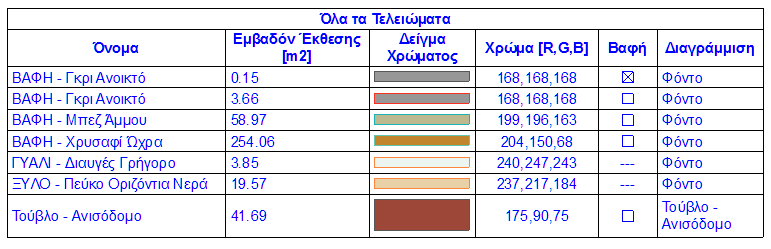

•Η λίστα Όλα τα Τελειώματα περιλαμβάνει κάθε ορατή επιφάνεια του μοντέλου με το συνολικό εμβαδόν έκθεσής της.

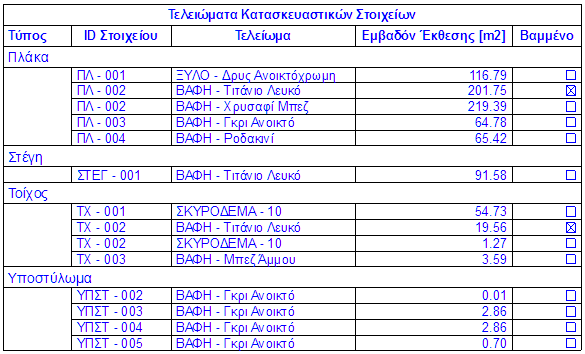

•Η λίστα Τελειώματα Στοιχείων περιλαμβάνει τις ορατές επιφάνειες που χρησιμοποιούνται από κάθε τύπο στοιχείου, με τα αντίστοιχά τους εμβαδά έκθεσης.
Το κουτάκι τσεκαρίσματος καθορίζει εάν η εισηγμένη επιφάνεια διαφέρει από εκείνη της επιφάνειας του Δομικού Υλικού του στοιχείου - δηλαδή., εάν είναι “βαμμένη από πάνω”.

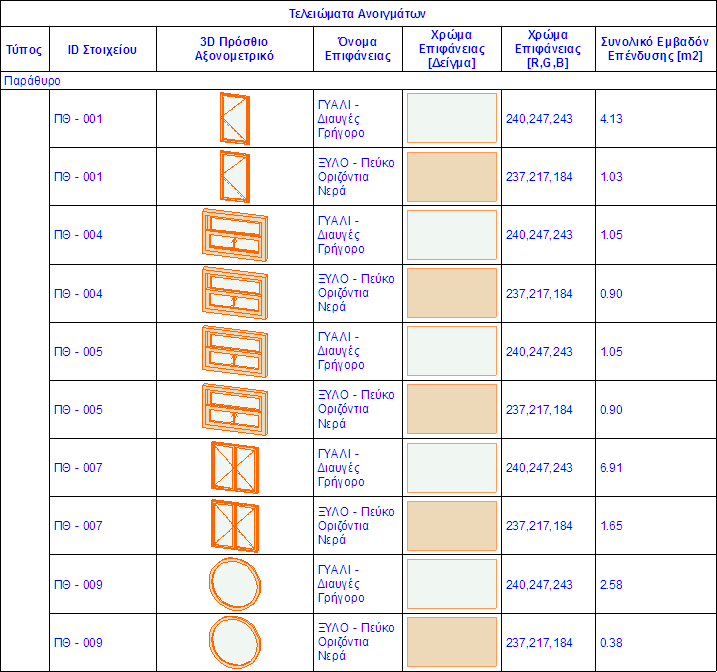

•Η λίστα Τελειώματα Ανοιγμάτων περιλαμβάνει τις επιφάνειες (εκτός από τις υάλινες) των Πορτών και των Παραθύρων. Δηλαδή, ο πίνακας απαριθμεί τις επιφάνειες που χρησιμοποιούνται για την κάσα, την επένδυση και τα αξεσουάρ, όπως εξώφυλλα και ποδιές).
Στις Ρυθμίσεις Σχεδίου, χρησιμοποιήστε κατάλληλα τα διαθέσιμα πεδία για να προσαρμόσετε το περιεχόμενο της λίστας Επιφανειών.
Για λεπτομέρειες που αφορούν τη διαμόρφωση ενός σχεδίου, δείτε Ρυθμίσεις Σχεδίου Διαδραστικού Πίνακα.

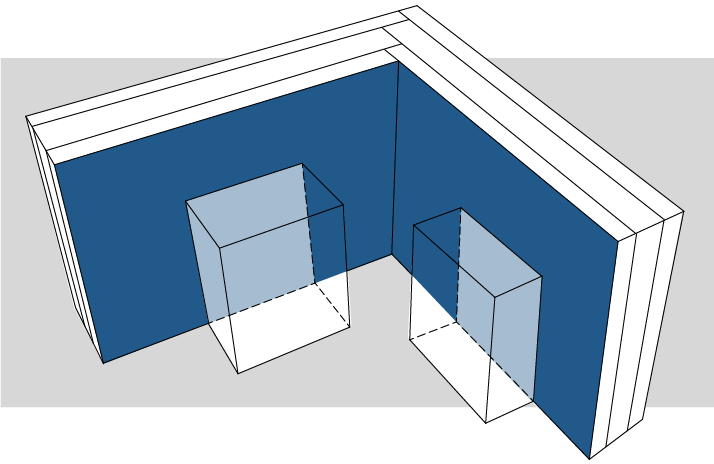

Το Εμβαδόν Έκθεσης είναι ακριβώς αυτό: το τμήμα της επιφάνειας ενός στοιχείου που θα μπορούσε να καλυφθεί μετά από εκτόξευση υλικού βαφής. Στο ακόλουθο διάγραμμα, η σκούρα μπλε περιοχή θεωρείται “Εκτεθειμένη”, οι ανοικτές μπλε περιοχές θεωρούνται “Καλυμμένες”.
Μπορείτε να καθορίσετε επακριβώς εκείνες που θεωρούνται εκτεθειμένες, χρησιμοποιώντας τον έλεγχο Μείωση Εμβαδού Έκθεσης στις Ρυθμίσεις Σχεδίου της Λίστας Επιφάνειας (δείτε παρακάτω).

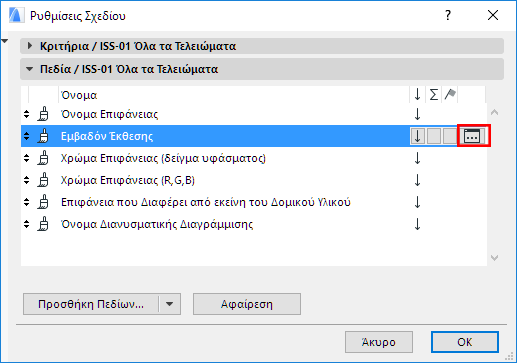

Στις Ρυθμίσεις Σχεδίου, πατήστε το κουμπί 'τρεις τελείες", στα δεξιά του πεδίου όνομα, για να εμφανιστεί ο διάλογος Μείωση Εμβαδού Έκθεσης.

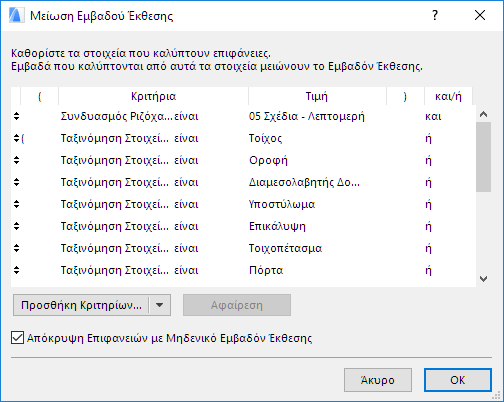

Χρησιμοποιήστε αυτόν τον διάλογο για να περιορίσετε τις περιοχές που θεωρούνται “εκτεθειμένες” όταν υπολογίζεται το Εμβαδόν Έκθεσης σε έναν πίνακα Επιφανειών.
Στον διάλογο Μείωση Εμβαδού Έκθεσης, ορίστε κριτήρια για τα στοιχεία τα οποία θεωρούνται ότι καλύπτουν την επιφάνεια.
Για παράδειγμα: τα κανονικά κατασκευαστικά στοιχεία τοποθετούνται κατά τη σχεδίαση, και εάν επικαλύπτουν την επιφάνεια ενός τοίχου, το εμβαδόν επιφάνειας αυτού του τοίχου μειώνεται αναλόγως.
Εντούτοις, σε αυτό το παράδειγμα τα αντικείμενα, τα φωτιστικά και οι χώροι δεν πρέπει να επηρεάζουν το εμβαδόν έκθεσης ενός τοίχου, επομένως αποκλείονται ρητά.
Απόκρυψη Επιφανειών με Μηδενικό Εμβαδόν Έκθεσης: Αυτό είναι εξ ορισμού τσεκαρισμένο. Περιοχές που είναι μη εκτεθειμένες (καλύπτονται) και επομένως έχουν μηδενικό ορατό εμβαδόν, δεν εμφανίζονται στον πίνακα.
