Οι Διαστάσεις (Στάθμες) είναι σημάδια στάθμης σημείου που εμφανίζουν το ύψος ορόφου ή το υψόμετρο ενός στοιχείου κατά μήκος του Z-άξονα. Είναι διαθέσιμες στην Κάτοψη και στα παράθυρα Φύλλο Εργασίας/Λεπτομέρεια.
Οι Διαστάσεις (Στάθμες) είναι συσχετισμένες με τα εξής στοιχεία:
•Πλάκα
•Ανάγλυφο
•Στέγη (μονοεδρική και πολυεδρική)
•Κέλυφος
•Σκάλα (και υπο-συστατικά Σκάλας)
Σημείωση: Στα παράθυρα Τομή/Όψη/ΕΟψη, χρησιμοποιήστε Διαστάσεις Όψης. Δείτε: Διαστάσεις Όψης.
1.Επιλέξτε το εργαλείο Στάθμες.
2.Αιωρήστε τον κέρσορα πάνω από το στοιχείο ή τον χώρο του οποίου το υψόμετρο θέλετε να διαστασιολογήσετε.
–Εάν ο κέρσορας αιωρείται πάνω από πολλά στοιχεία, το Ταμπελάκι σας προτρέπει να πατήσετε το πλήκτρο Tab για να τονίσετε κυκλικά τα στοιχεία.
–Η οπτική πληροφόρηση (τονισμός) πάνω από διαστασιολογήσιμα στοιχεία σας επιτρέπει να διακρίνετε το στοιχείο που θα διαστασιολογηθεί.
–Ο κέρσορας δεν θα εντοπίζει επίπεδα υπερκείμενων επιφανειών (εκτός Πλακών και Αναγλύφων).
–Εάν η Βαρύτητα είναι ενεργή, ο κέρσορας θα έλκεται μόνο από τον αντίστοιχο τύπο στοιχείου. Δείτε παρακάτω.
3.Κάντε κλικ για να τοποθετήσετε τη Στάθμη.

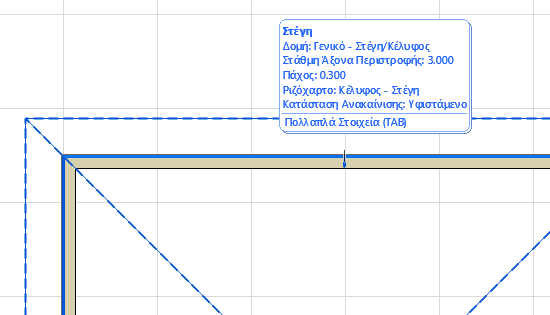

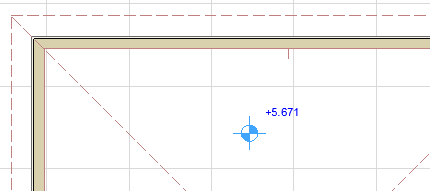

Διάσταση (Στάθμες) σε έδρα Στέγης

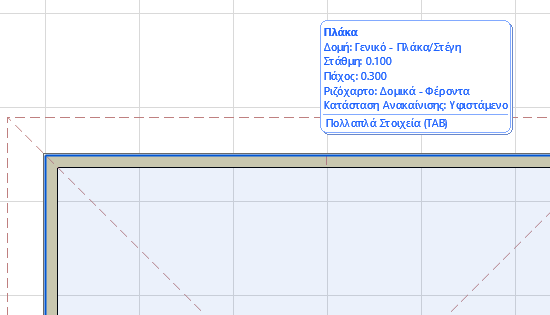

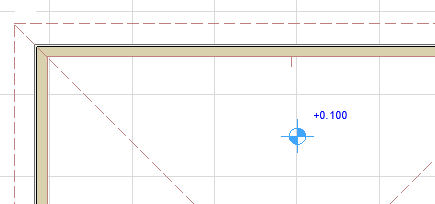

Διάσταση (Στάθμες) σε μία Πλάκα

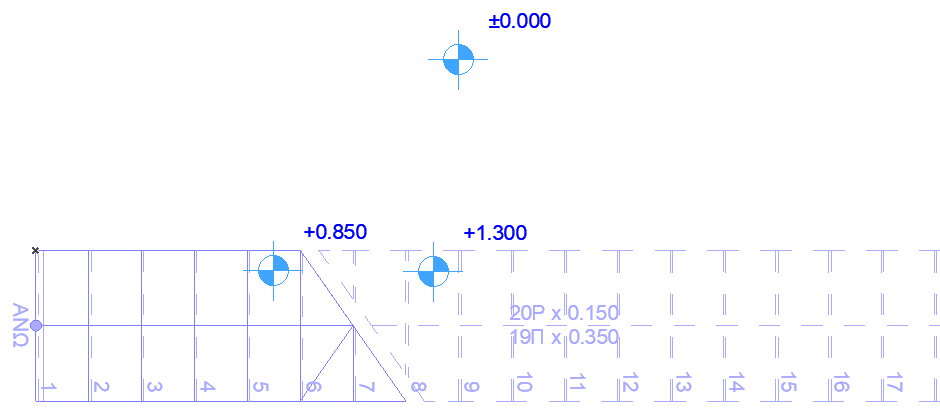

Διαστάσεις (Στάθμες) σε Πάτημα, Πλατύσκαλο, ή Δομή Πλατύσκαλου
Κατά την τοποθέτηση μίας Διάστασης (Στάθμη) σε ένα Συστατικό Σκάλας, χρησιμοποιήστε το πλήκτρο TAB για να εξασφαλίσετε ότι τονίζετε το σωστό συστατικό, και στη συνέχεια κάντε κλικ για να την τοποθετήσετε.
Σημείωση: Τα συστατικά Σκάλας μπορούν να τονίζονται και να επιλέγονται μόνον όταν τα σύμβολά τους (η Πορεία και το Ράστερ Προβολής) είναι ενεργά (ορατά) στις Επιλογές Άποψης Μοντέλου ή στις Ρυθμίσεις Σκάλας.

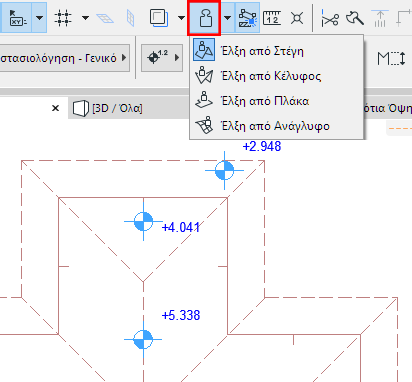

Διαστάσεις (Στάθμες) με Ενεργή Βαρύτητα
Εάν η Βαρύτητα είναι ενεργή, η Στάθμη μπορεί να τοποθετηθεί μόνο σε συγκεκριμένα στοιχεία που χρησιμοποιούν την βαρύτητα (Πλάκα, Στέγη, Κέλυφος ή Ανάγλυφο).
Για περισσότερες πληροφορίες, δείτε: Βαρύτητα.
Συσχετισμός Διαστάσεων (Στάθμες)
Οι Στάθμες παραμένουν συνδεδεμένες με τα στοιχεία εκείνα πάνω στα οποία έχουν τοποθετηθεί, έστω και αν δεν εξακολουθούν να βρίσκονται εντός του περιγράμματος των στοιχείων αυτών. Αν μία Στάθμη βρίσκεται εκτός του περιγράμματος του στοιχείου με το οποίο είναι συνδεδεμένη, η τιμή της αλλάζει σύμφωνα με τους κανόνες που ακολουθούν:
•Στις Πλάκες δεν υπάρχει καμία αλλαγή: η τιμή είναι ίδια με αυτήν που θα εμφανιζόταν αν η Στάθμη εξακολουθούσε να βρίσκεται μέσα στο περίγραμμα της Πλάκας.
•Στις Στέγες η τιμή που εμφανίζεται υπολογίζεται από την προβαλλόμενη επέκταση της στέγης (δηλαδή, υποδεικνύει ποια θα ήταν η στάθμη).
•Στα Ανάγλυφα εμφανίζεται το ύψος του Ορόφου, αλλά η Στάθμη παραμένει συσχετισμένη με το Ανάγλυφο.
Ρυθμίσεις Εργαλείου Στάθμες
Διάσταση (Στάθμες) - Πάνελ Τύπος Διάστασης
Εισάγετε ένα ύψος για το Σημάδι Διάστασης (Στάθμες).
Γωνία Στροφής: Εισάγετε μία γωνία στροφής για το Σημάδι Διάστασης (Στάθμες). Το κείμενο θα στρέφεται μαζί του, διατηρώντας την αρχική του σχέση με το σύμβολο του σημαδιού.
Τύπος Σημαδιού: Κάντε κλικ στο pop-up για να εισάγετε ένα τύπο Σημαδιού για τη Διάσταση (Στάθμες).
Διάσταση (Στάθμες) - Πάνελ Στυλ Κειμένου
Δείτε: Περισσότεροι Έλεγχοι Στυλ Κειμένου (Διάσταση, Σήμανση).

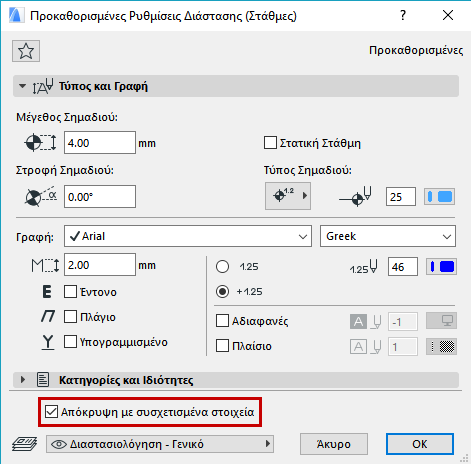

Απόκρυψη με Συσχετισμένα Στοιχεία
Εξ ορισμού, μία Διάσταση (Στάθμες) θα είναι κρυφή εάν το συσχετισμένο της στοιχείο είναι κρυφό (π.χ. σε ένα κρυμμένο ριζόχαρτο). Για να εμφανίζεται η Διάσταση (Στάθμες), ανεξαρτήτως εάν το συσχετισμένο με αυτή στοιχείο είναι ορατό, μη τσεκάρετε αυτό το κουτάκι.
