Κάθε αρχείο μελέτης ARCHICAD περιέχει ένα Βιβλίο Πινακίδων του οποίου το περιεχόμενο εμφανίζεται σε μία δενδροειδή δομή στον χάρτη Βιβλίο Πινακίδων της Παλέτας Πλοηγός ή της Παλέτας Οργανωτής.
Κάντε κλικ στον χάρτη Βιβλίο Πινακίδων στον Πλοηγό ή στον Οργανωτή για να προσπελάσετε το Βιβλίο Πινακίδων της μελέτης.
Στο Βιβλίο Πινακίδων, μπορείτε να οργανώσετε τις Πινακίδες σε υποσύνολα (εκφράζονται από φακέλους). Κάθε πινακίδα είναι συσχετισμένη με μία Γενική Πινακίδα που καθορίζει το μέγεθός της και μερικά άλλα χαρακτηριστικά. Αυτό βοηθά στην αυτοματοποίηση εργασιών, όπως είναι η ένθεση του λογότυπου μίας εταιρείας.
Διατάξεις Άποψης Βιβλίου Πινακίδων (Παλέτα Πλοηγός/Οργανωτής)

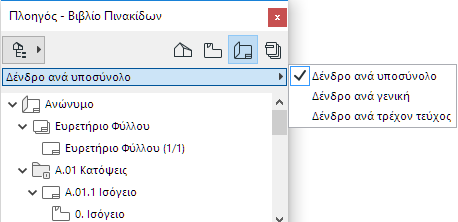

Μόνο στην Παλέτα Πλοηγός/Οργανωτής, μπορείτε να προβάλετε το Βιβλίο Πινακίδων σε τρεις διατάξεις:
•Το Δένδρο ανά υποσύνολο (η εξ ορισμού εμφάνιση) δείχνει τις πινακίδες σε λίστα, σύμφωνα με τα Υποσύνολα που δημιουργήσατε - μία λογική ελεύθερης δημιουργίας. Η πρωτεύουσα λειτουργία των Υποσυνόλων είναι να μπορέσετε να προσδώσετε ένα προσαρμοσμένο σύστημα αρίθμησης. Το Δένδρο δείχνει επίσης τα ονόματα των σχεδίων που ανήκουν σε κάθε Πινακίδα.
Δείτε: Υποσύνολα.

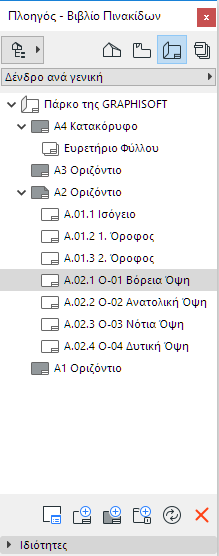

•Το Δένδρο ανά Γενική δείχνει τις Πινακίδες σύμφωνα με τις Γενικές Πινακίδες.

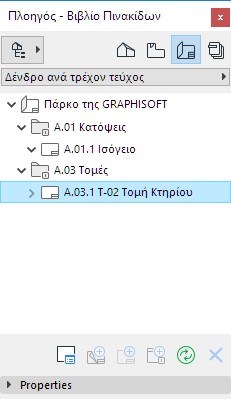

•Το Δένδρο ανά τρέχον Σετ Μετάδοσης δείχνει μόνο τις Πινακίδες που έχουν προστεθεί στο τελευταίο Σετ Μετάδοσης.
Δείτε επίσης: Διαχείριση Αναθεώρησης.
Μετακίνηση Στοιχείων Βιβλίου Πινακίδων
Μπορείτε να μετακινήσετε και να αναδιατάξετε τα στοιχεία με την τεχνική Σύρε και Άφησε (drag & drop) για:
•Την ιεράρχηση των Υποσυνόλων.
•Τη μεταφορά μίας Πινακίδας από το ένα Υποσύνολο στο άλλο.
•Την εφαρμογή μίας Γενικής Πινακίδας σε μία Πινακίδα.
•Τη μεταφορά ενός Σχεδίου από μία Πινακίδα σε μία άλλη Πινακίδα.
Σημείωση: Σε αυτήν την περίπτωση, η απόσταση του κέντρου του Σχεδίου από την αρχή της Πινακίδας παραμένει αναλογικά αμετάβλητη.
Κατά την επεξεργασία των στοιχείων του Βιβλίου Πινακίδων, η παλέτα Πλοηγός ή Οργανωτής παρακολουθεί την πορεία του στοιχείου με το οποίο εργάζεστε.
•Τα στοιχεία που επιλέγονται μέσα στον Πλοηγό θα τονίζονται.
•Όταν εργάζεστε και κινείτε τον κέρσορα στο παράθυρο Πινακίδας, ο τονισμός στοιχείου αλλάζει και γίνεται ένα πλαίσιο.
Σημαντικό: Λειτουργίες που σχετίζονται με τα στοιχεία του Πλοηγού/Οργανωτή (όπως το σύρε και άφησε μεταξύ χαρτών του Πλοηγού, η διαγραφή στοιχείων από ένα χάρτη ή η προσθήκη στοιχείων στο σύνολο Εκδότη), δεν προστίθενται στη σειρά των επαναφορών και δεν έχουν αναίρεση.
Ρυθμίσεις και Εντολές των Στοιχείων του Βιβλίου Πινακίδων
Για να πάτε σε αυτές τις ρυθμίσεις και τις σχετικές εντολές οποιουδήποτε στοιχείου του Βιβλίου Πινακίδων:

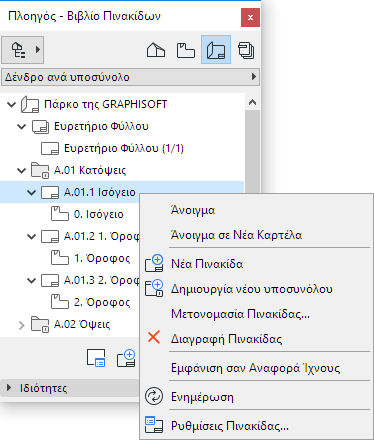

•Χρησιμοποιήστε το θεματικό μενού του επιλεγμένου στοιχείου Βιβλίου Πινακίδων
•Επιλέξτε το στις παλέτες Οργανωτής ή Πλοηγός και στη συνέχεια πατήστε το κουμπί Ρυθμίσεις στο κάτω μέρος του τμήματος Ιδιότητες

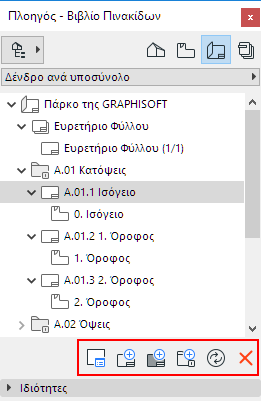

•Χρησιμοποιήστε τα κουμπιά-εντολές της Παλέτας Πλοηγός/Οργανωτής. Είναι ενεργά ή γκρίζα, αναλόγως του στοιχείου που είναι επιλεγμένο στο Βιβλίο Πινακίδων (Βιβλίο Πινακίδων, Υποσύνολο, Πινακίδα, Σχέδιο, ή Γενική Πινακίδα):
–Νέο Υποσύνολο
–Ενημέρωση: Ενημερώνει την κατάσταση του επιλεγμένου Σχεδίου (ή του Σχεδίου(ων) της επιλεγμένης Πινακίδας).
–Διαγραφή Επιλεγμένου Στοιχείου
•Χρησιμοποιήστε τις εντολές του μενού Έγγραφο > Βιβλίο Πινακίδων
Σημείωση: Ένας άλλος τρόπος για να έχετε μία γενική εικόνα των Πινακίδων ή των Σχεδίων της μελέτης σας ή για την ταξινόμησή τους με βάση κριτήρια, είναι η λειτουργία Ευρετήριο Μελέτης.
Δείτε: Ευρετήρια Μελέτης.
Ιδιότητες Βιβλίου Πινακίδων (μόνο Παλέτα Πλοηγός/Οργανωτής)
Επιλέξτε ένα στοιχείο (Βιβλίο Πινακίδων, Υποσύνολο, Πινακίδα, Γενική Πινακίδα ή Σχέδιο, ή οποιονδήποτε φάκελο) στο Βιβλίο Πινακίδων για να δείτε τις Ιδιότητές του στο παρακάτω τμήμα Ιδιότητες.
Οι Ιδιότητες του Βιβλίου Πινακίδων περιλαμβάνουν το Όνομα Μελέτης και τη Διαδρομή που εμφανίζονται σε πεδία που είναι μόνο για ανάγνωση.
Οι Ιδιότητες Υποσυνόλου περιλαμβάνουν το ID Υποσυνόλου και το Όνομα Υποσυνόλου. Αυτές οι ιδιότητες είναι επεξεργάσιμες.
Οι Ιδιότητες Πινακίδας περιλαμβάνουν:
•το ID Πινακίδας και το Όνομα Πινακίδας. Αυτές οι ιδιότητες είναι επεξεργάσιμες.

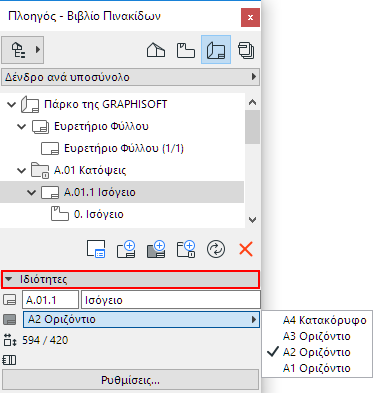

•τη Γενική Πινακίδα που ανατέθηκε σε αυτή την Πινακίδα. Χρησιμοποιήστε τη λίστα για να αναθέσετε, αν χρειάζεται, μία διαφορετική Γενική Πινακίδα.
•τις Διαστάσεις της Πινακίδας.
•τον τελευταίο αριθμό Αναθεώρησης Πινακίδας της Πινακίδας και το όνομα του Σετ Μετάδοσης στο οποίο ανήκει (εάν υπάρχει).

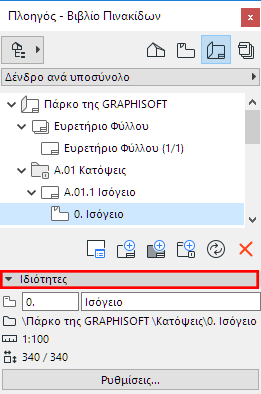

Οι Ιδιότητες Σχεδίου περιλαμβάνουν:
•το ID Σχεδίου και το Όνομα Σχεδίου. Αυτές οι ιδιότητες είναι επεξεργάσιμες.
•τη Διαδρομή της πηγής του Σχεδίου
•την Κλίμακα και τις Διαστάσεις του Σχεδίου
