Κάθε σχέδιο που τοποθετείται σε μία Πινακίδα μπορεί να έχει ένα τίτλο που περιέχει γραφικά και πληροφορίες που αναφέρονται στα δεδομένα του σχεδίου, όπως είναι το ID Σχεδίου, το Όνομα και η Kλίμακα.
Σημείωση: Τα τοποθετημένα Σχέδια σε Απόψεις Μοντέλου δεν έχουν Τίτλους.
Κάθε τίτλος σχεδίου βασίζεται σε ένα Τύπο Τίτλου. Οι Τύποι Τίτλου είναι GDL Αντικείμενα που ανατίθενται σε Σχέδια εξ ορισμού (αυτόματα) ή χειροκίνητα σε επιλεγμένα Σχέδια.

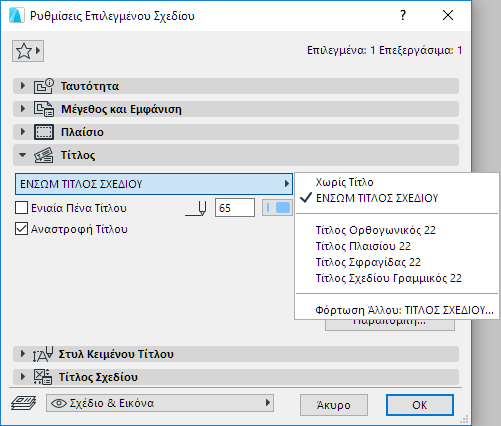

Για να αναθέσετε έναν τίτλο σε ένα Σχέδιο, επιλέξτε το Σχέδιο και ανοίξτε τον διάλογο Ρυθμίσεις Σχεδίου. Στο πάνελ Τίτλος, επιλέξτε ένα τύπο Τίτλου από το pop-up μενού.
Για να αναθέσετε ένα τίτλο εξ ορισμού σε κάθε νέο Σχέδιο που τοποθετείτε, ανοίξτε τις Προκαθορισμένες Ρυθμίσεις Σχεδίου (οι οποίες εμφανίζονται όταν δεν είναι επιλεγμένο κανένα Σχέδιο) και διαλέξτε ένα Τίτλο Σχεδίου.
Οι Τίτλοι Σχεδίου τοποθετούνται αυτόματα μαζί με το συσχετισμένο σχέδιο. Ο Τίτλος Σχεδίου είναι ένα υποστοιχείο του σχεδίου.
Δημιουργία ενός Νέου Τύπου Τίτλου
Στο παράθυρο Πινακίδα χρησιμοποιήστε τα διαθέσιμα 2D εργαλεία (δηλ. γραμμές, μπλοκ κειμένου) για να σχεδιάσετε τον Τύπο Τίτλου που σας καλύπτει. Επιλέξτε τα συστατικά αυτού του νέου Τύπου Τίτλου. Χρησιμοποιήστε το Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως > Τίτλος Σχεδίου για να αποθηκεύσετε αυτό το αντικείμενο. Μόλις αποθηκευτεί, ο Τύπος Τίτλου είναι διαθέσιμος από το pop-up του πάνελ Τίτλος των Ρυθμίσεων Σχεδίου.
Στη συνέχεια, μπορείτε να επεξεργαστείτε τον ειδικό Τύπο Τίτλου γραφικά: Χρησιμοποιήστε το Αρχείο > ΒΙΒΛΙΟΘΗΚΕΣ και Αντικείμενα > Άνοιγμα Αντικειμένου. Από τον διάλογο καταλόγου αρχείων, επιλέξτε τον Τύπο Τίτλου που θέλετε να επεξεργαστείτε. Πατήστε το “2D Σύμβολο” για να πάτε στο παράθυρο γραφικής επεξεργασίας αυτού του αντικειμένου. Κάντε τις αλλαγές σας χρησιμοποιώντας 2D εργαλεία.
Σημείωση: Βεβαιωθείτε ότι η κλίμακα για το παράθυρο GDL 2D Σύμβολο έχει οριστεί στο 1:1, για να είναι ευκολότερη η επεξεργασία του.
Παραπομπή σε Πινακίδα που Περιέχει Σημάδι Πηγής
Το Πάνελ Τίτλος των Ρυθμίσεων Σχεδίου σας δίνει πρόσβαση στη λειτουργία Παραπομπή.
Δείτε: Πάνελ Τίτλος.
Η Παραπομπή σας επιτρέπει να προσθέτετε πληροφορίες για το ID Πινακίδας στον Τίτλο Σχεδίου: πιο συγκεκριμένα, το ID μίας ή περισσότερων Πινακίδων που περιέχουν ένα Σχέδιο το οποίο εμφανίζει το σημάδι πηγής του τρέχοντος Σχεδίου. Η Παραπομπή είναι χρήσιμη όταν το τρέχον Σχέδιο βασίζεται σε μία Τομή, Όψη, Εσωτερική Όψη, Λεπτομέρεια ή ένα Φύλλο Εργασίας.

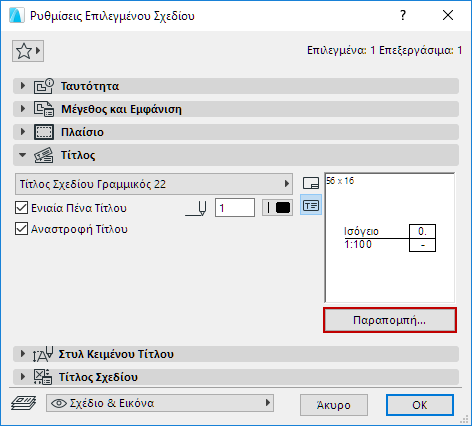

Κάντε κλικ στο Παραπομπή για να φέρετε στο προσκήνιο τον διάλογο που φέρει το ίδιο όνομα.

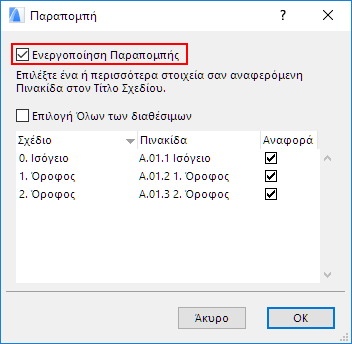

Αυτός ο διάλογος περιέχει λίστα με όλες τις Πινακίδες που εμφανίζουν το σημάδι πηγής του τρέχοντος σχεδίου,
Πρώτα τσεκάρετε το κουτάκι Ενεργοποίηση Παραπομπής και στη συνέχεια επιλέξτε μία ή περισσότερες από τις Πινακίδες των οποίων το ID θέλετε να εμφανίζεται. Τσεκάρετε το Επιλογή Όλων των διαθέσιμων, αν θέλετε ο Τίτλος Σχεδίου να εμφανίζει τα ID όλων των Πινακίδων που εμφανίζονται στη λίστα.
Κάντε κλικ στο ΟΚ για κλείσιμο του διαλόγου και επιστροφή στις Ρυθμίσεις Σχεδίου.
Η Προεπισκόπηση Τίτλου Σχεδίου εμφανίζει ένα ΑυτοΚείμενο, στη θέση όπου ο Τίτλος Σχεδίου θα περιέχει την πληροφορία για το ID Πινακίδας.

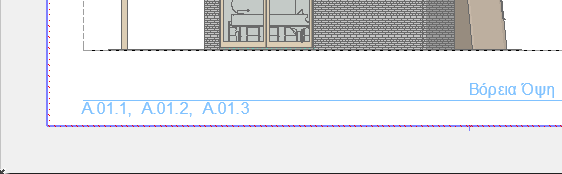

Σε αυτό το παράδειγμα, αν έχετε τσεκάρει το “Επιλογή Όλων των διαθέσιμων,” ο τελικός Τίτλος Σχεδίου θα μοιάζει με το εξής:

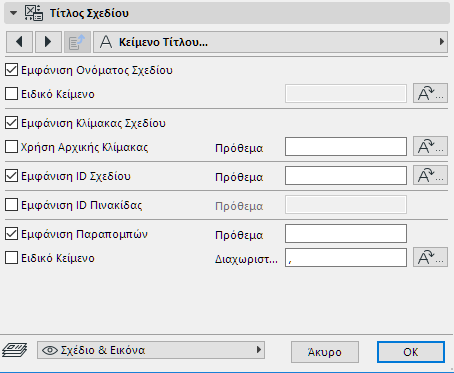

Σημείωση: Βεβαιωθείτε ότι στις παραμέτρους του αντικειμένου Τίτλος Σχεδίου που χρησιμοποιείτε, είναι ενεργοποιημένη η λειτουργία Παραπομπή:
