Μετατροπή Ριζόχαρτου για IFC Εισαγωγή

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

Διαλέξτε έναν Μεταφραστή για Εισαγωγή και ανοίξτε την προρρύθμιση Μετατροπή Ριζόχαρτου.

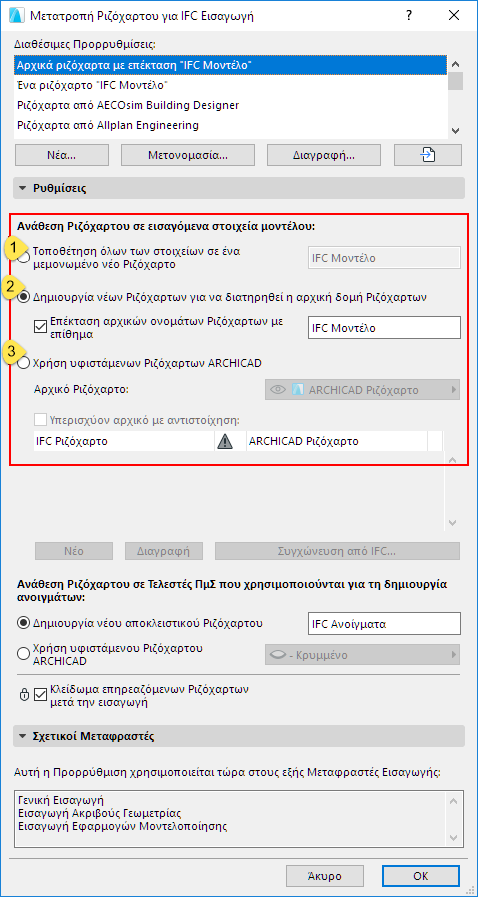

Χρησιμοποιήστε αυτόν τον διάλογο για να καθορίσετε τη μέθοδο τοποθέτησης των εισαγόμενων στοιχείων στα ριζόχαρτα ARCHICAD. Μπορείτε να διαλέξετε μεταξύ τριών διαφορετικών μεθόδων:

Τοποθέτηση όλων των στοιχείων σε ένα μεμονωμένο νέο Ριζόχαρτο

Τα εισαγόμενα στοιχεία θα τοποθετηθούν σε ένα νεοσύστατο, μεμονωμένο Ριζόχαρτο το οποίο ορίζετε (όπως το Ριζόχαρτο “IFC Εισαγωγή”). (Εισάγετε το κείμενο που θέλετε στο πεδίο εισαγωγής κειμένου). Τα αρχικά ονόματα ριζόχαρτων του IFC μοντέλου θα χάνονται.

Δημιουργία νέων Ριζόχαρτων για να διατηρηθεί η αρχική δομή Ριζόχαρτων

Το ARCHICAD θα δημιουργήσει ριζόχαρτα, χρησιμοποιώντας τα αρχικά ονόματα ριζόχαρτων (π.χ. IfcPresentationLayerAssignment) του IFC μοντέλου, και θα τοποθετήσει τα εισαγόμενα στοιχεία σε αυτά τα ριζόχαρτα.

•Επέκταση αρχικών ονομάτων Ριζόχαρτων με επίθημα: Τσεκάρετέ το για να προστεθεί μία ειδική επέκταση (όπως “IFC Μοντέλο”) σε κάθε όνομα Ριζόχαρτου. (Εισάγετε το κείμενο που θέλετε στο πεδίο εισαγωγής κειμένου). Το πλεονέκτημα είναι ότι θα μπορείτε να ταξινομείτε τα ριζόχαρτα με βάση την επέκτασή τους, μέσα στον διάλογο Ρυθμίσεις Ριζόχαρτων του ARCHICAD.

Χρήση υφιστάμενων Ριζόχαρτων ARCHICAD

Από το popup Αρχικό Ριζόχαρτο, διαλέξτε ένα υφιστάμενο ριζόχαρτο της μελέτης ARCHICAD στο οποίο θα τοποθετηθούν τα εισαγόμενα στοιχεία.

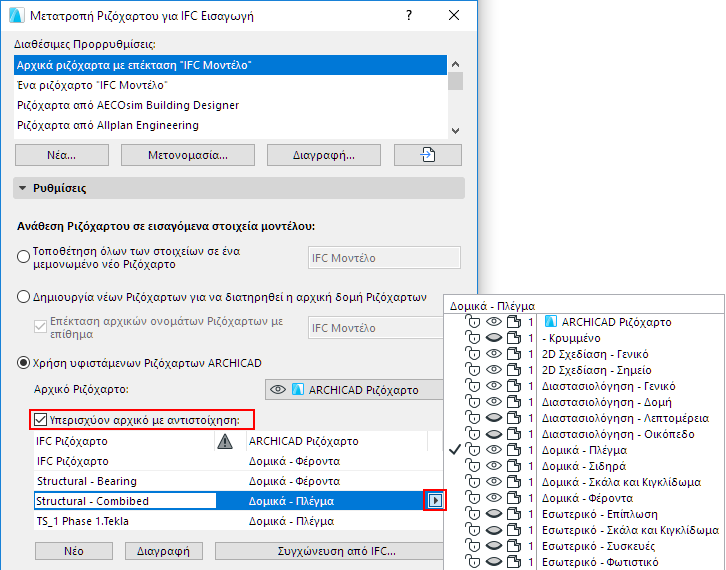

Υπερισχύον αρχικό με αντιστοίχηση

Τσεκάρετε αυτό το κουτάκι για να αντιστοιχήσετε χειροκίνητα μεμονωμένα ριζόχαρτα, αντί να χρησιμοποιήσετε το αρχικό Ριζόχαρτο που ανατέθηκε από το pop-up.

Πατήστε Συγχώνευση από IFC για να αναζητήσετε το IFC μοντέλο και να προσαρτήσετε τα ονόματα των IFC Ριζόχαρτών του στη λίστα του διαλόγου Αντιστοίχησης.

Εναλλακτικά, πατήστε Νέο για να προσθέσετε χειροκίνητα ένα όνομα IFC Ριζόχαρτου.

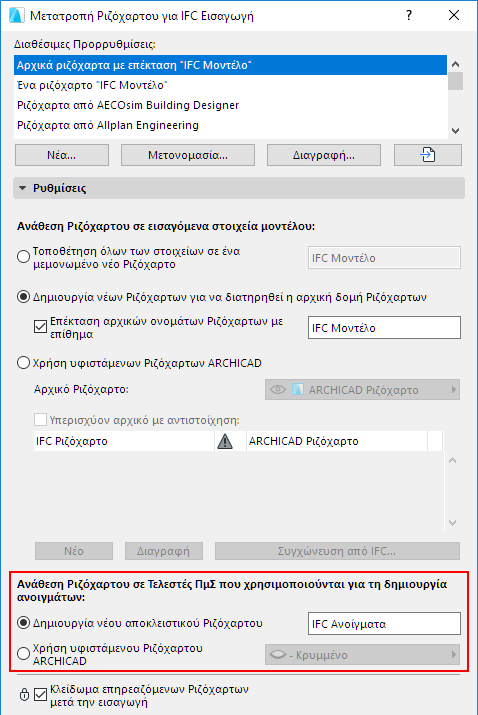

Ανάθεση Ριζόχαρτου σε Τελεστές ΠμΣ που χρησιμοποιούνται για τη δημιουργία ανοιγμάτων

Μερικά εισαγόμενα ανοίγματα μπορούν να δημιουργηθούν στο ARCHICAD, μόνο με τη χρήση Πράξεων Μεταξύ Στερεών. Σε τέτοιες περιπτώσεις, το ARCHICAD χρησιμοποιεί στοιχεία τελεστές για την αυτόματη δημιουργία ανοιγμάτων, μέσω ΠμΣ.

Στην IFC εισαγωγή, μπορείτε να καθορίσετε τις ρυθμίσεις ριζόχαρτου αυτών των στοιχείων τελεστών των ΠμΣ:

•Δημιουργία νέου αποκλειστικού Ριζόχαρτου

•Χρήση υφιστάμενου Ριζόχαρτου ARCHICAD

Σημείωση: Εάν μετακινήσετε οποιοδήποτε από τα στοιχεία-στόχος, βεβαιωθείτε ότι τα ριζόχαρτα των στοιχείων τελεστής είναι ορατά, και μετακινήστε μαζί τα στοιχεία στόχος και τελεστής: κάντε αυτό για να αποφύγετε την τροποποίηση της αρχικής γεωμετρίας των εισαγόμενων στοιχείων.

Σχόλια για την Μετατροπή Ριζόχαρτου:

•Η διαδικασία εισαγωγής ορίζει αυτόματα αριθμό ομάδας αλληλοτομίας για όλα τα εισαγόμενα ριζόχαρτα, και αυτός ο αριθμός θα διαφέρει από τον αριθμό ομάδας αλληλοτομίας ριζόχαρτων της τρέχουσας μελέτης. Αυτή η διαφορά εξασφαλίζει ότι τα στοιχεία των εισαγόμενων ριζόχαρτων δεν θα τέμνονται με τα υφιστάμενα στοιχεία της μελέτης.

•Εάν τα στοιχεία έχουν μετατραπεί σε ομόλογά τους κατασκευαστικά στοιχεία εργαλείων του ARCHICAD, δηλαδή, δεν έχουν μετατραπεί σε Αντικείμενα ή Μορφές (δείτε πιο πάνω Μετατροπή Γεωμετρίας για IFC Εισαγωγή), τότε τα στοιχεία των ίδιων ριζόχαρτων μπορεί να έχουν τροποποιημένη τη γεωμετρία τους, εξ αιτίας των αυτόματων διασταυρώσεων. Για να αποφύγετε κάτι τέτοιο, ρυθμίστε τον αριθμό ομάδας αλληλοτομίας σε 0.

•Εάν στο ARCHICAD υπάρχουν ριζόχαρτα με τα ίδια ονόματα, δεν θα δημιουργηθεί κανένα νέο ριζόχαρτο. Τα εισαγόμενα στοιχεία τοποθετούνται στα αντίστοιχα υπάρχοντα ριζόχαρτα ARCHICAD.
