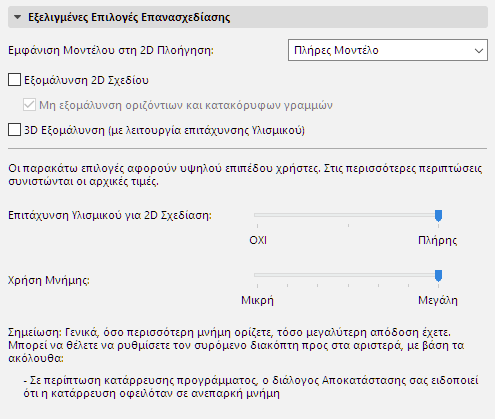

Εξελιγμένες Επιλογές Επανασχεδίασης

Επιλογές > Περιβάλλον Εργασίας > Εξελιγμένες Επιλογές Επανασχεδίασης

Αυτές οι επιλογές έχουν σχεδιαστεί για προχωρημένου-επιπέδου χρήστες ή IT προϊστάμενους, που είναι εξοικειωμένοι με θέματα επεξεργαστών και διαχείρισης μνήμης. Η διατήρηση αυτών των ρυθμίσεων στις προκαθορισμένες τους τιμές, καλύπτει τους περισσότερους χρήστες.

Εμφάνιση Μοντέλου στη 2D Πλοήγηση

Επιλέξτε μία από τις τρεις δυνατότητες εμφάνισης των στοιχείων μελέτης κατά τη λειτουργία μετατόπισης χαρτιού. Αν διαπιστώνετε ότι γίνονται προσαρμογές και ενάρξεις κατά τη διάρκεια της πλοήγησης σε μεγάλα περίπλοκα μοντέλα, η εναλλαγή μεταξύ αυτών των επιλογών μπορεί να επιταχύνει και να εξομαλύνει αυτήν τη διαδικασία.

•Απλουστευμένο Μοντέλο: Εμφανίζεται το πλήρες μοντέλο στην απλουστευμένη του έκδοση (π.χ. με προσωρινή απόκρυψη διαγραμμίσεων).

•Μόνο Κατασκευαστικά Περιγράμματα: Εμφανίζονται μόνο τα περιγράμματα των κατασκευαστικών στοιχείων.

•Πλήρες Μοντέλο: Όλα τα στοιχεία εμφανίζονται σε πλήρη μορφή.

Μόλις ολοκληρώσετε τη λειτουργία μετατόπισης χαρτιού, όλα τα στοιχεία εμφανίζονται και πάλι σε πλήρη μορφή.

Εξομάλυνση 2D Σχεδίου

Τσεκάρετε αυτό το κουτάκι αν θέλετε να έχετε εξομάλυνση (antialiasing) στα στοιχεία τύπου-γραμμής των 2D Σχεδίων.

•Μόνο Mac: Μη εξομάλυνση οριζόντιων και κατακόρυφων γραμμών. Τσεκάρετε αυτό το κουτάκι αν θέλετε να εξαιρεθούν οι οριζόντιες και οι κατακόρυφες γραμμές από τη διαδικασία εξομάλυνσης.

3D Εξομάλυνση (με λειτουργία επιτάχυνσης Υλισμικού)

Τσεκάρετε αυτό το κουτάκι εάν θέλετε να έχετε εξομάλυνση στο 3D, όταν χρησιμοποιείται η 3D Μηχανή Επιτάχυνσης Υλισμικού. Εξ ορισμού, αυτό το κουτάκι είναι τσεκαρισμένο.

Επιτάχυνση Υλισμικού για 2D Σχεδίαση

Χρησιμοποιήστε τον συρόμενο διακόπτη για να ρυθμίσετε το επίπεδο στο οποίο θα γίνεται χρήση του υλισμικού (π.χ. κάρτα γραφικών) αντί του λογισμικού, σε διαδικασίες 2D Σχεδίασης (π.χ. γραμμές, ράστερ, ...).

Για να κλείσετε την Επιτάχυνση Υλισμικού (ΟΧΙ), σύρετε το διακόπτη τελείως αριστερά.

ΟΧΙ: Η Επιτάχυνση Υλισμικού είναι ΟΧΙ. Η 2D Σχεδίαση γίνεται μόνο από το λογισμικό.

Επίπεδο 1: Η 2D σχεδίαση γραμμών, ράστερ, κτλ. γίνεται με χρήση του λογισμικού, αλλά κάποια επίπεδα πληροφορίας (π.χ. Κάτοψη, Αναφορά Ίχνους) κατασκευάζονται με χρήση της κάρτας γραφικών. Αν η μελέτη ARCHICAD διαιρείται σε αρκετές οθόνες, τότε η συγχώνευση αυτών των επιπέδων υποβοηθείται σε κάποιο βαθμό από διαδικασίες λογισμικού.

Επίπεδο 2: Η 2D σχεδίαση, συμπεριλαμβανομένης της εξομάλυνσης, καθώς και η διαστρωμάτωση των διαφόρων τύπων πληροφοριών γίνονται με χρήση του υλισμικού (κάρτα γραφικών), εφόσον η μελέτη εμφανίζεται σε μία μόνο οθόνη.

Αν η μελέτη διαιρείται σε αρκετές οθόνες:

•XP - Οι διαδικασίες είναι σαν του επιπέδου 1 της Επιτάχυνσης Υλισμικού.

•Vista - Πλήρης λειτουργία της επιτάχυνσης υλισμικού, αλλά χωρίς εξομάλυνση (πρόκειται για τεχνικό περιορισμό).

Πλήρης: Πλήρης λειτουργία του υλισμικού. Ανεξαρτήτως αριθμού οθονών, όλες οι διαδικασίες 2D Σχεδίασης, συμπεριλαμβανομένης της εξομάλυνσης, εκτελούνται από την κάρτα γραφικών. Εντούτοις, η απόδοση κάποιων παλαιότερων καρτών γραφικών (όσον αφορά ταχύτητα και μνήμη) μπορεί να είναι ανεπαρκής: η διαδικασία επανασχεδίασης πρέπει να επαναληφθεί σε κάθε οθόνη, απαιτώντας μεγάλη ποσότητα μνήμης γραφικών.

Αυθαίρετη Μείωση Επιπέδου Επιτάχυνσης Υλισμικού

Εάν ρυθμίσετε την Επιτάχυνση Υλισμικού σε ένα επίπεδο που για κάποιες καταστάσεις υπερβαίνει τις δυνατότητες της κάρτας γραφικών, τότε το ARCHICAD μπορεί να επιστρέψει αυτόματα σε μικρότερο Επίπεδο Επιτάχυνσης Υλισμικού από εκείνο που ορίσατε. Ο συρόμενος διακόπτης δεν θα μετακινηθεί από το ARCHICAD αλλά θα υπάρξει μία προειδοποίηση για αυτό το γεγονός, στο κάτω μέρος του διαλόγου:

Προσοχή: Ο έλεγχος του υλισμικού δείχνει ότι το Επίπεδο 2D Επιτάχυνσης Υλισμικού που έχει οριστεί, σε κάποιες καταστάσεις υπερβαίνει τις δυνατότητες απόδοσης της κάρτας γραφικών. Επομένως, το ARCHICAD θα γυρίσει αυτόματα σε ένα μικρότερο επίπεδο 2D Επιτάχυνσης Υλισμικού.

Χρήση Μνήμης

Χρησιμοποιήστε αυτό το συρόμενο διακόπτη για να ρυθμίσετε το επίπεδο της χρήσης μνήμης από το ARCHICAD. Με δεδομένο ότι έχετε αρκετή διαθέσιμη μνήμη και αναλόγως του επεξεργαστή σας, η αύξηση αυτής της τιμής (σύρσιμο του διακόπτη προς τα δεξιά) μπορεί να βελτιώσει την απόδοση.

Ο συρόμενος διακόπτης Χρήση Μνήμης αναφέρεται σε επεξεργασίες του ARCHICAD που δεν έχουν απόλυτη σχέση με την 2D απεικόνιση, ωστόσο επηρεάζουν την ταχύτητα των 2D απεικονίσεων. Εξ ορισμού, ο συρόμενος διακόπτης είναι ρυθμισμένος στο Πλήρης. Σε αυτήν την κατάσταση, όταν είναι ανοικτό το ARCHICAD, μέρος της μνήμης δεσμεύεται για την προσθήκη δεικτών στα στοιχεία. Αυτή η δεσμευμένη μνήμη επιτρέπει στο ARCHICAD να εκτελεί ταχύτερα διάφορες εργασίες, οι περισσότερες από τις οποίες επηρεάζουν την ταχύτητα στο 2D.

Εάν η χρήση μνήμης είναι πολύ μεγάλη (όπως όταν εργάζεστε με μεγάλα αρχεία), είναι καλύτερα να μετακινήσετε τον συρόμενο διακόπτη προς τα αριστερά. Σε αυτήν την περίπτωση, θα δεσμευτεί λιγότερη μνήμη για τη λειτουργία δημιουργίας δεικτών και επομένως θα μείνει ελεύθερη περισσότερη μνήμη για τις συνήθεις λειτουργίες του ARCHICAD. Σημειώστε ότι, εάν εργάζεστε με μικρά αρχεία, η διαφορά των δύο τρόπων εργασίας δεν είναι αισθητή. Συστήνουμε να αφήσετε τον συρόμενο διακόπτη στην προκαθορισμένη θέση του (δεξιά) και να τον μετακινήσετε προς τα αριστερά μόνο στην περίπτωση που το ARCHICAD συναντήσει σοβαρά προβλήματα έλλειψης μνήμης.
