Χρησιμοποιήστε την εντολή Επιλογές > Χαρακτηριστικά Στοιχείων > Γραμμές για άνοιγμα αυτού του διαλόγου.
Γενικές πληροφορίες για τα στοιχεία τύπου-Γραμμή, δείτε: Γραμμές.

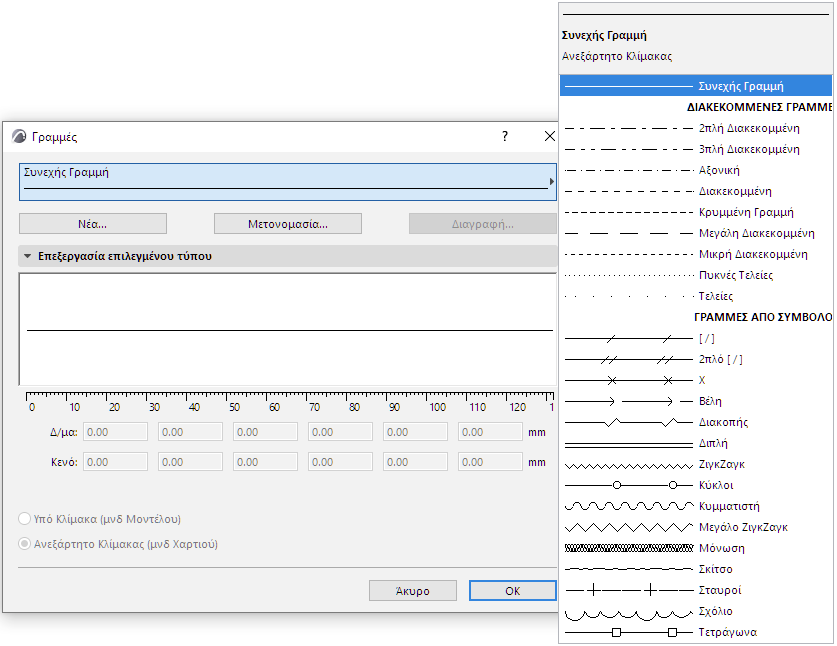

Από την pop-up λίστα, στο άνω μέρος του διαλόγου, επιλέξτε έναν προκαθορισμένο Τύπο Γραμμής. Πρώτη στη λίστα είναι η Συνεχής Γραμμή που δεν είναι επεξεργάσιμη.
Το επόμενο σύνολο γραμμών στη λίστα είναι οι εστιγμένες/διακεκομμένες γραμμές οι οποίες είναι επεξεργάσιμες.
Για περισσότερες πληροφορίες, δείτε: Γραμμή - Πάνελ Επεξεργασία Επιλεγμένου Τύπου Γραμμής (Διακεκομμένη).
Οι υπόλοιπες γραμμές της λίστας είναι γραμμές από σύμβολο, οι οποίες είναι και αυτές επεξεργάσιμες.
Για περισσότερες πληροφορίες, δείτε: Γραμμή - Πάνελ Επεξεργασία Επιλεγμένου τύπου Γραμμής (από Σύμβολο).
Για δημιουργία ενός νέου τύπου γραμμής:
Νέα: Κάντε κλικ σε αυτό το κουμπί για να δημιουργήσετε ένα νέο τύπο γραμμής. Στον διάλογο που εμφανίζεται, επιλέξτε μία από τις ακόλουθες επιλογές:
•Διακεκομμένη: Χρησιμοποιήστε αυτήν την επιλογή για να δημιουργήσετε έναν τύπο γραμμής, που βασίζεται σε μία διακεκομμένη γραμμή. Στη συνέχεια, ρυθμίστε τις επιλογές της στο πάνελ Επεξεργασία Επιλεγμένου Τύπου - δείτε παρακάτω.
•από Σύμβολο: Χρησιμοποιήστε αυτήν την επιλογή για να δημιουργήσετε έναν τύπο γραμμής που βασίζεται σε ένα πρότυπο από 2D σχεδιαστικά στοιχεία, τα οποία έχουν αντιγραφεί από ένα παράθυρο του ARCHICAD. Στη συνέχεια, ρυθμίστε τις επιλογές της στο πάνελ Επεξεργασία Επιλεγμένου Τύπου - δείτε παρακάτω.
•Αντίγραφο: Χρησιμοποιήστε αυτήν την επιλογή για να δημιουργήσετε, με αναπαραγωγή του επιλεγμένου τύπου γραμμής, έναν νέο τύπο γραμμής που θα έχει νέο όνομα και δυνατότητα επεξεργασίας των ιδιοτήτων του.
Μετονομασία: Κάντε κλικ για να μετονομάσετε τον τρέχοντα επιλεγμένο τύπο γραμμής.
Διαγραφή: Κάντε κλικ για να διαγράψετε τον επιλεγμένο τύπο γραμμής.
Δείτε επίσης: Διαγραφή και Αντικατάσταση Χαρακτηριστικών σε ένα Μοντέλο.
Σημείωση: Οι βασικές γραμμές (Συνεχής, Διακεκομμένη, Τελείες και Πυκνές Τελείες) δεν μπορούν να διαγραφούν.

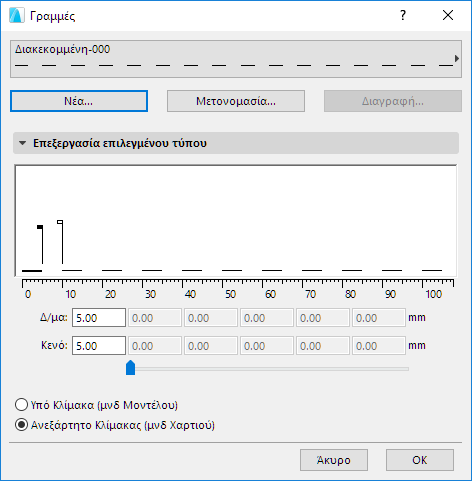

Γραμμή - Πάνελ Επεξεργασία Επιλεγμένου Τύπου Γραμμής (Διακεκομμένη)
Χρησιμοποιήστε αυτό το πεδίο για να επεξεργαστείτε γραφικά το πρώτο συστατικό της νέας ή της επιλεγμένης διακεκομμένης γραμμής. Οι μαύρες και άσπρες σημαίες δείχνουν τα επαναλαμβανόμενα τμήματα της γραμμής.
Κάθε μαύρη σημαία δείχνει το τέλος ενός ευθ. τμήματος της γραμμής, το μήκος του οποίου αλλάζει είτε σύροντας τη σημαία, είτε εισάγοντας άλλη τιμή στο πεδίο Δ/μα. Η άσπρη σημαία δείχνει το κενό μεταξύ των συνεχών διαστημάτων και τροποποιείται με τον ίδιο τρόπο. Οι τιμές στα αριθμητικά πεδία εισαγωγής δίνονται στις μονάδες που έχετε καθορίσει μέσα από το μενού Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας.
Γραμμή - Πάνελ Επεξεργασία Επιλεγμένου τύπου Γραμμής (από Σύμβολο)
Για να δημιουργήσετε έναν νέο τύπο γραμμής από σύμβολο, σχεδιάστε το πρότυπο σχέδιο στην Κάτοψη ή σε ένα άλλο παράθυρο, χρησιμοποιώντας Γραμμές, Τόξα και Χαρ. Σημεία. Επιλέξτε όλα τα συστατικά του πρότυπου σχεδίου και στη συνέχεια επιλέξτε Επεξεργασία > Αντιγραφή.
Επιλέξτε Επιλογές > Χαρακτηριστικά Στοιχείου > Γραμμές....
Κάντε κλικ στο Νέο. Στον διάλογο Προσθήκη γραμμής, επιλέξτε από Σύμβολο και κάντε κλικ στο ΟΚ.

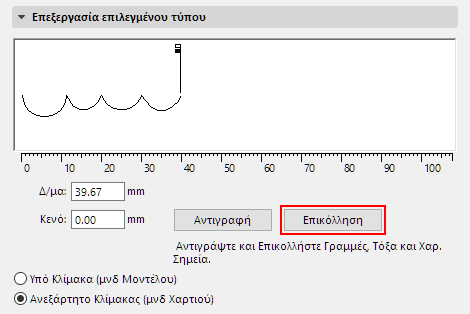

Από τον διάλογο Γραμμές, κάντε κλικ στο Επικόλληση Στοιχείων κάτω από το τμήμα γραφικής επεξεργασίας.
Τα στοιχεία που είχατε αντιγράψει από την Κάτοψη, θα εμφανιστούν μέσα σε αυτήν την περιοχή. Μπορείτε να αλλάζετε τα μεγέθη του συμβόλου και των κενών είτε σύροντας τις μικρές σημαίες, είτε δίνοντας αριθμητικές τιμές στα πεδία που βρίσκονται πιο κάτω. Το σύμβολο μεγαλώνει σαν σύνολο. Όλες οι τροποποιήσεις που κάνετε, αντικατοπτρίζονται άμεσα μέσα στα αριθμητικά πεδία επεξεργασίας.
Σημειώσεις: Κατά τη σχεδίαση του Συμβόλου, μπορείτε να χρησιμοποιήσετε μόνον Τόξα, Γραμμές και Χαρ. Σημεία. Εάν τα επιλεγμένα στοιχεία που έχουν αντιγραφεί από το παράθυρο ARCHICAD περιλαμβάνουν splines, ράστερ, κείμενα ή άλλα στοιχεία, τότε αυτά δεν πρόκειται να επικολληθούν στο παράθυρο επεξεργασίας Γραμμές. Το περίγραμμα των επικολλημένων στοιχείων θα κεντραριστεί στον άξονα της Γραμμής-Σύμβολο. Αν η Αρχή της Μελέτης βρισκόταν μέσα στο περίγραμμα των στοιχείων που έχουν αντιγραφεί, θα χρησιμοποιηθεί για τη στοίχιση.
Οι συνήθεις λειτουργίες Αντιγραφής-Επικόλλησης δεν είναι διαθέσιμες μέσα σε αυτόν τον διάλογο.
Για να αλλάξετε μία συμβολική γραμμή, μετά τη διαγραφή των πρωτότυπων συστατικών από την Κάτοψη, επιλέξτε την προς επεξεργασία γραμμή μέσα στον διάλογο Γραμμές, και πατήστε Αντιγραφή. Μετά, κάντε Επικόλληση αυτών των συστατικών στην Κάτοψη, όπου πλέον μπορείτε να τα επεξεργαστείτε.
Η εμφάνιση των γραμμών στην οθόνη, στον εκτυπωτή ή στον plotter, εξαρτάται από τα ακόλουθα:
•Υπό Κλίμακα (μνδ Μοντέλου): Χρησιμοποιήστε αυτήν την επιλογή για να εξασφαλίσετε ότι ο τρέχων τύπος Γραμμής, σε κάθε εξαγωγή, θα απεικονίζεται με την κλίμακα που έχει το μοντέλο.
Σημείωση: Αποφύγετε την επεξεργασία μίας υπό κλίμακα γραμμής, εάν η κλίμακα της μελέτης διαφέρει από εκείνην της Γραμμής, διότι θα παραμορφωθεί.
•Ανεξάρτητο Κλίμακας (μνδ Χαρτιού): Χρησιμοποιήστε αυτό το κουμπί για εμφάνιση, πλοτάρισμα και εκτύπωση του τρέχοντος τύπου Γραμμής σε σταθερό μέγεθος, ανεξαρτήτως κλίμακας εξαγωγής.
