Χρησιμοποιήστε τον διάλογο Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικό Υλικό για να καθορίσετε και/ή να επεξεργαστείτε ορισμούς Δομικών Υλικών. Αυτοί οι ορισμοί περιλαμβάνουν:
•Ράστερ Τεμνομένων
•Πένες ράστερ τεμνομένων (Προσκήνιο/Φόντο)
•Προτεραιότητα Αλληλοτομίας
•Προσανατολισμό Ράστερ (αν έχει χρησιμοποιηθεί για Στοιχείο Σύνθετης Δομής ή Σύμπλοκο Στοιχείο)
•Επιφάνεια
•Ταξινόμηση και Ιδιότητες, συμπεριλαμβανομένων Φυσικών Ιδιοτήτων
Στην αριστερή πλευρά του διαλόγου, παρουσιάζεται λίστα με τα προκαθορισμένα Δομικά Υλικά της μελέτης σας, ανά Όνομα και Προτεραιότητα Αλληλοτομίας.
•Ταξινομήστε τη λίστα ανά όνομα ή προτεραιότητα, κάνοντας κλικ σε μία από αυτές τις δύο επικεφαλίδες.
•Εάν κάνατε κλικ στην επικεφαλίδα προτεραιότητα, για ταξινόμησή τους ανά προτεραιότητα, μπορείτε στη συνέχεια να επεξεργαστείτε την προτεραιότητα αλληλοτομίας οποιουδήποτε επιλεγμένου στοιχείου, σύροντάς το προς τα πάνω ή προς τα κάτω.
•Οποιοδήποτε Δομικό Υλικό χρησιμοποιείται από στοιχεία που είναι επιλεγμένα στην τρέχουσα άποψη ARCHICAD, τονίζονται με πράσινο χρώμα και παρουσιάζονται με το εικονίδιο του “επιλεγμένου”.
1.Από τη λίστα, επιλέξτε το Δομικό Υλικό(ά) που θέλετε να επεξεργαστείτε.
2.Χρησιμοποιήστε τα πεδία της δεξιάς πλευράς του διαλόγου για να επεξεργαστείτε τις ιδιότητες του επιλεγμένου ή των επιλεγμένων Δομικών Υλικών της λίστας. Μπορείτε να επιλέγετε και να επεξεργάζεστε πολλά Δομικά Υλικά ταυτοχρόνως, αλλά σε αυτή την περίπτωση δεν μπορείτε να αλλάζετε τα ονόματά τους.
Σημείωση: Αυτή η λειτουργία είναι διαθέσιμη και στη Διαχείριση Χαρακτηριστικών: Δείτε Δομικά Υλικά (Διαχείριση Χαρακτηριστικών).
Ράστερ Τεμνομένων: Από το pop-up, καθορίστε ένα Ράστερ Τεμνομένων για αυτό το Δομικό Υλικό. Τα Ράστερ που βλέπετε εδώ είναι εκείνα που έχουν οριστεί ως “Ράστερ Τεμνομένων” στον διάλογο Ράστερ. Είναι διαθέσιμα μόνον ράστερ τεμνομένων.
Πένα Προσκηνίου/Φόντου Ράστερ Τεμνομένων: Από τα pop-ups επιλογής πένας, καθορίστε την πένα του προσκηνίου και του φόντου για αυτό το Δομικό Υλικό.
Δείτε επίσης: Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου.
Προσανατολισμός Ράστερ: Αυτή η επιλογή επηρεάζει την εμφάνιση του μοτίβου του ράστερ τεμνομένων των Δομικών Υλικών που εφαρμόζονται μόνον στα σύνθετης δομής στοιχεία και τις Σύμπλοκες Διατομές.
•Αρχή Μελέτης: Το ράστερ σχεδιάζεται με το μοτίβο του να αρχίζει στην Αρχή Μελέτης.
•Αρχή Στοιχείου: Το ράστερ σχεδιάζεται με το μοτίβο του να στοιχίζεται στη διεύθυνση του στοιχείου .
•Προσαρμογή σε Στρώση: Διατίθεται μόνον για τα Ράστερ από Σύμβολο. Το μοτίβο θα σχεδιαστεί με τέτοιο τρόπο, ώστε να "χωρέσει" εντός του Πάχους Στρώσης.
Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ)
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
Καθορίστε Επιφάνεια Δομικού Υλικού
Καθορίστε μία Επιφάνεια για την εμφάνιση αυτού του Δομικού Υλικού στο 3D.
Σημείωση: Είναι δυνατή η χρήση υπερισχύουσας Επιφάνειας για ένα συγκεκριμένο στοιχείο είτε στον διάλογο Ρυθμίσεών του (Πάνελ Μοντέλο), είτε χρησιμοποιώντας το pop-up Υπερισχύουσα Επιφάνεια στην Παλέτα Πληροφοριών του στοιχείου.
Αλλαγή Προτεραιότητας Αλληλοτομίας
Υπάρχουν δύο τρόποι αλλαγής της προτεραιότητας αλληλοτομίας ενός Δομικού Υλικού:

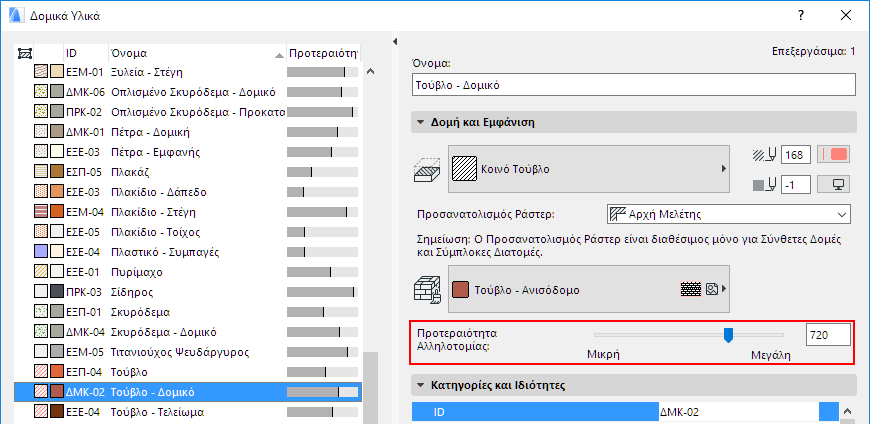

•Χρησιμοποιήστε τον συρόμενο διακόπτη στα δεξιά, για να ρυθμίσετε τη σχετική προτεραιότητα αυτού του Δομικού Υλικού στις αλληλοτομίες του με άλλα κατασκευαστικά στοιχεία. Εκφραζόμενη σε αριθμούς, μία προτεραιότητα αλληλοτομίας μπορεί να είναι από μικρή (ελάχιστη = 0) έως μεγάλη (μέγιστο = 999). Αυτή θα επηρεάσει τις αλληλοτομίες και την εμφάνιση του στοιχείου στις απόψεις μοντέλου.
Δείτε: Βασικές Αρχές Αλληλοτομιών και Αλληλοτομίες Στοιχείων της Ίδιας Προτεραιότητας.

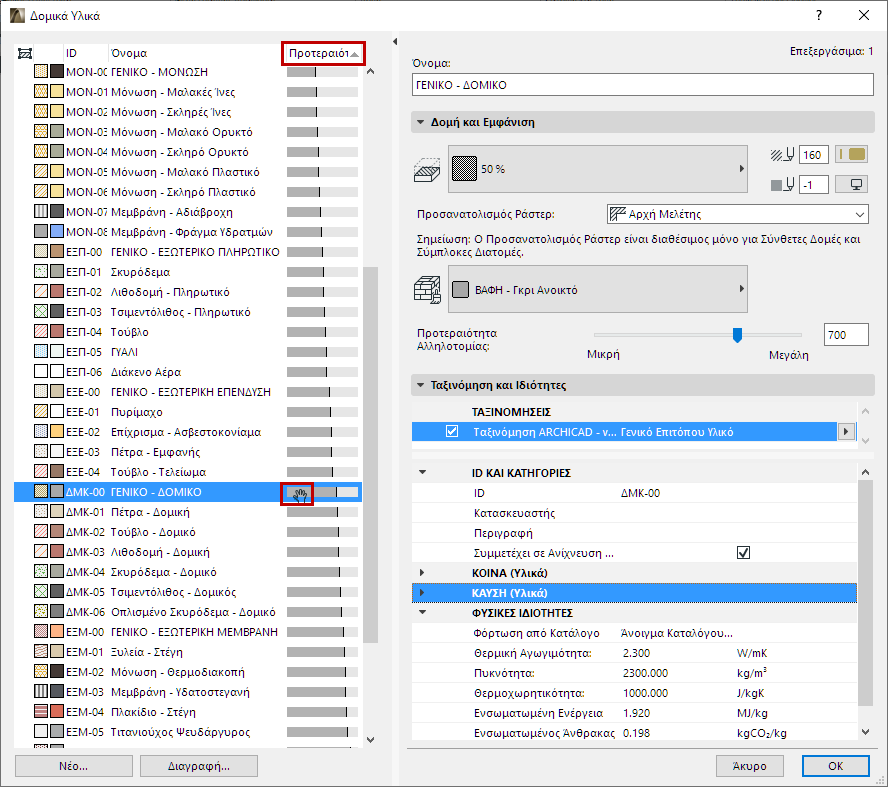

•Ένας άλλος τρόπος ρύθμισης της προτεραιότητας βρίσκεται στην αριστερή πλευρά του διαλόγου Δομικό Υλικό: Εάν κάνατε κλικ στην επικεφαλίδα προτεραιότητα, για ταξινόμηση της λίστας ανά προτεραιότητα, μπορείτε στη συνέχεια να επεξεργαστείτε την προτεραιότητα αλληλοτομίας οποιουδήποτε επιλεγμένου στοιχείου, σύροντάς το προς τα πάνω ή προς τα κάτω.
Θα πρέπει να γνωρίζετε ότι οι ορισμοί Δομικού Υλικού είναι καθολικοί. Οι αλλαγές που κάνετε εδώ θα επηρεάζουν όλα τα στοιχεία μελέτης που χρησιμοποιούν αυτό το Δομικό Υλικό και όχι μόνον τα επιλεγμένα στοιχεία!
Εάν θέλετε να ρυθμίσετε την προτεραιότητα ενός μόνον στοιχείου της μελέτης, μπορείτε να δημιουργήσετε ένα αντίτυπο του Δομικού Υλικού με διαφορετική προτεραιότητα.
Δείτε στη συνέχεια: Δημιουργία Νέου ή Αναπαραγωγή Δομικού Υλικού.
Γενικές πληροφορίες για την μοντελοποίηση αλληλοτομιών, δείτε τα θέματα στο: Αλληλοτομίες Στοιχείου.
Δείτε: Συστήματα Ταξινόμησης και Ιδιοτήτων.
ID και Κατηγορίες
•ID: Αναθέστε ένα προαιρετικό ID σε αυτό το Δομικό Υλικό. Μπορεί να χρησιμοποιηθεί οποιοσδήποτε χαρακτήρας, χωρίς περιορισμό αριθμού χαρακτήρων.
Το πεδίο ID είναι ένας τρόπος ταυτοποίησης των Δομικών Υλικών στις λίστες και στις σημάνσεις. Μπορείτε επίσης να κάνετε Εύρεση και Επιλογή στοιχείων, χρησιμοποιώντας το ID Δομικού Υλικού ως κριτήριο έρευνας.
•Κατασκευαστής: Εισάγετε προαιρετικά ένα όνομα κατασκευαστή για αυτό το Δομικό Υλικό. Μπορείτε να προσθέσετε τον Κατασκευαστή ως ένα πεδίο στον Διαδραστικό σας Πίνακα, π.χ. για μία λίστα όλων των Δομικών Υλικών ανά κατασκευαστή.
•Περιγραφή: Εισάγετε προαιρετικά μία Περιγραφή για αυτό το Δομικό Υλικό. Μπορείτε να προσθέσετε την Περιγραφή ως ένα πεδίο στον Διαδραστικό σας Πίνακα.
•Συμμετέχει σε Ανίχνευση Συγκρούσεων: Αυτά τα δεδομένα χρησιμοποιούνται στα εξαγόμενα στοιχεία σε διάταξη IFC, και στη δυνατότητα Ανίχνευσης Συγκρούσεων του ARCHICAD.
Δείτε: Ανίχνευση Σύγκρουσης.
Αυτά τα δεδομένα είναι προκαθορισμένα για τα Δομικά Υλικά του ARCHICAD, αλλά μπορείτε να τα επεξεργάζεστε άμεσα.
•Φόρτωση από Κατάλογο: Μπορείτε επίσης να προσπελάσετε τον ενσωματωμένο Κατάλογο Υλικών (κάντε κλικ στο κουμπί Κατάλογος Υλικών) και στη συνέχεια στο όνομα του υλικού που έχει τα χαρακτηριστικά που χρειάζεστε. Οι φυσικές του ιδιότητες θα εφαρμοστούν αμέσως στο Δομικό Υλικό που επεξεργάζεστε.
Για περισσότερες πληροφορίες, δείτε: Κατάλογος Υλικών.
Για το επιλεγμένο Δομικό Υλικό, εισάγετε τιμές για τις παραμέτρους:
•Θερμική Αγωγιμότητα (σε W/mK)
•Πυκνότητα:

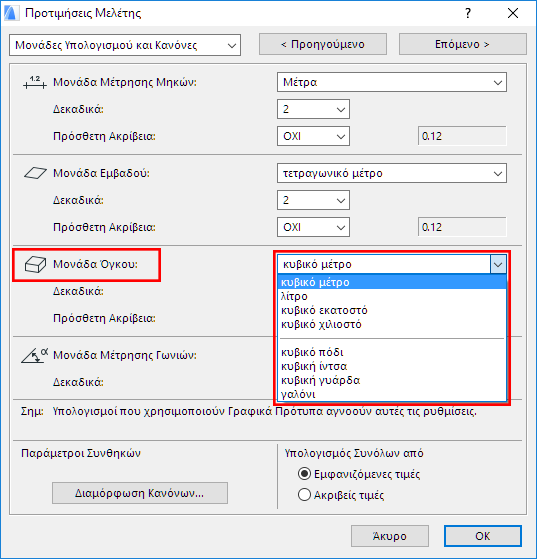

Σημείωση: Η μονάδα για την ιδιότητα Πυκνότητα είναι lb/cu ft όταν η μονάδα Υπολογισμού όγκου είναι μία αγγλοσαξονική, ή kg/m3 όταν η μονάδα Υπολογισμού όγκου είναι μετρική, όπως ορίστηκε στις Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού.
•Θερμοχωρητικότητα (σε J/kgK)
•Ενσωματωμένη Ενέργεια (σε MJ/kg, ή Μjoules ανά χιλιόγραμμο)
•Ενσωματωμένος Άνθρακας
Σημείωση: Η μονάδα για την ιδιότητα Ενσωματωμένος Άνθρακας είναι lbCO2/lb όταν η μονάδα Υπολογισμού όγκου είναι μία αγγλοσαξονική, ή kgCO2/kg όταν η μονάδα Υπολογισμού όγκου είναι μετρική, όπως ορίστηκε στις Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού.
Δημιουργία Νέου ή Αναπαραγωγή Δομικού Υλικού
Κάντε κλικ στο Νέο, στο κάτω μέρος του διαλόγου Δομικά Υλικά.

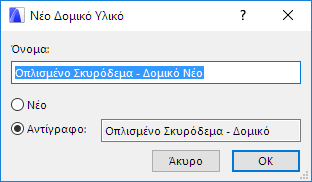

Στον διάλογο που εμφανίζεται, διαλέξτε εάν θέλετε να δημιουργήσετε ένα εντελώς νέο Δομικό Υλικό ή εάν θέλετε ένα αντίγραφο του τρέχοντος.
Δώστε ένα Όνομα στο νέο Δομικό Υλικό και στη συνέχεια πατήστε OK.
Προσαρμόστε τις ρυθμίσεις του νέου Δομικού Υλικού, και στη συνέχεια πατήστε OK για να κλείσετε τον διάλογο Δομικό Υλικό.
Διαγραφή Δομικού Υλικού
Δείτε: Διαγραφή και Αντικατάσταση Χαρακτηριστικών σε ένα Μοντέλο.
