Az igazítási szabályok segítségével biztosítható a szerkezetelemzési modell folytonossága, amely elengedhetetlen a szerkezetelemzéshez. Az ARCHICAD igazítási szabályai rugalmasan a kívánt elemcsoportokra szabhatók (pl. osztályozás vagy geometria révén).
Az eltolási igazításnál új eljárások elérhetők az összetettebb szerkezetekhez, valamint annak érdekében, hogy a statikus a lehető legtöbb valós forgatókönyvvel tudjon dolgozni.

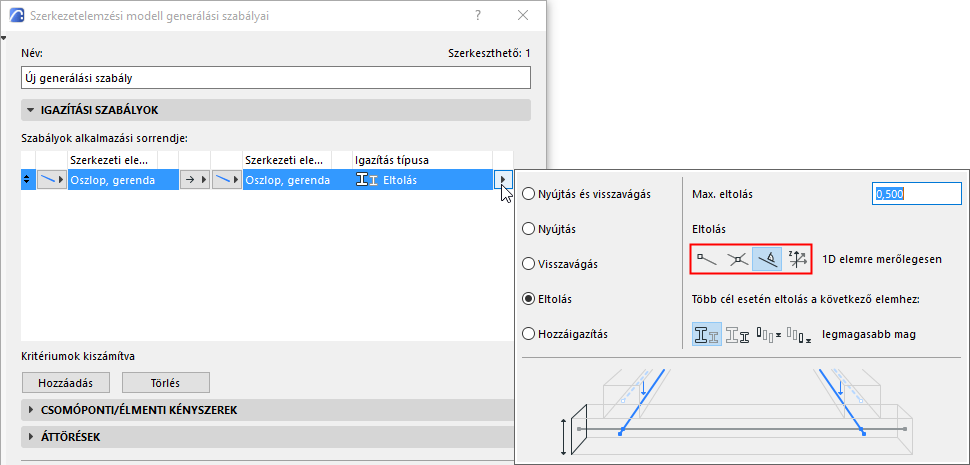

Új eltolási beállítások: 1D elem az 1D elemhez

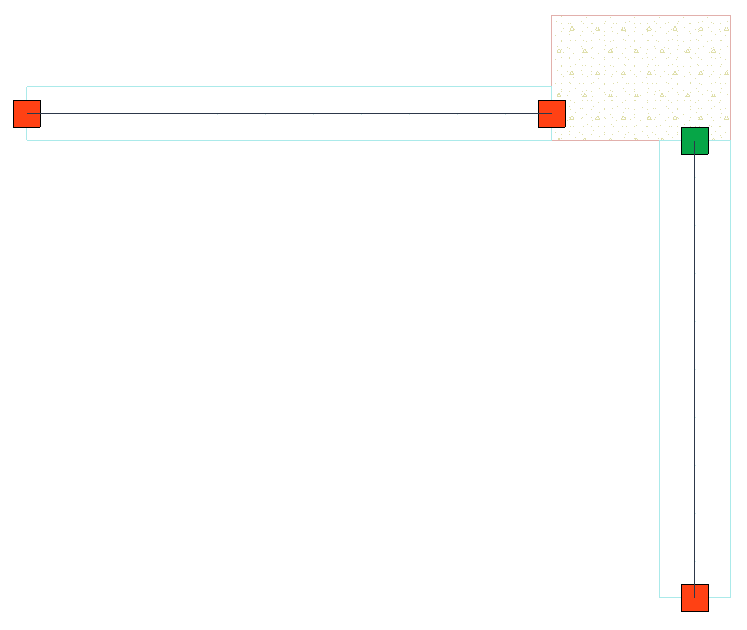

Lássunk egy példát, ahol 2 gerenda csatlakozik egy oszlophoz. A két gerenda keresztmetszete eltérő, és az oszlophoz viszonyított külpontosságuk is különbözik.
Ilyen helyzetekhez az 1D elemekre vonatkozó eltolási igazításnál mostantól további 3 eljárás elérhető:
•1D elem záró csomópontjához
•elemek metsződéséhez
•1D elemre merőlegesen

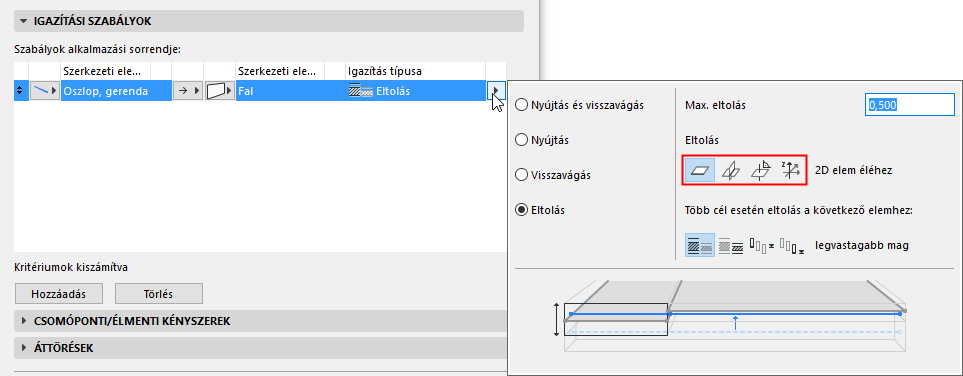

Új eltolási beállítások: 1D elem a 2D elemhez
Lássunk egy példát, ahol 2 fal csatlakozik egy oszlophoz. A két fal magvastagsága eltérő, és a külső oldaluk igazodik az oszlophoz.
Ilyen helyzetekhez az 1D és 2D elemek közötti eltolási igazításnál mostantól ugyancsak további 3 eljárás elérhető:
•2D elemek metsződéséhez
•2D elemre merőlegesen
•2D elem éléhez
2D elemek átfedő elemeinek eltávolítása
A „Visszavágás” igazítási szabályok mostantól automatikusan törlik a 2D elemek átfedő részét. Így valósághűbb szerkezetelemzési modell hozható létre, és kevesebb javítandó modellellenőrzési hiba születik.
