Megjelenítés

Helyiségek megjelenítése metszet/homlokzat/falnézet esetén

Mostantól a helyiségek metszett és nem metszett formában jelennek meg, közvetlenül metszet, homlokzat, falnézetben és az alaprajzból készült 3D dokumentumokban, a nagyobb rugalmasságért a dokumentálás és modellezés során. (A korábbi verziókban a 3D nézetből készült 3D dokumentumokban is megjeleníthetők voltak a helyiségek.)

A metszett helyiségek háttérkitöltéssel és a helyiségkategória színében jelennek meg (mint az alaprajzon), míg a nem metszett helyiségek a felületet használják (mint 3D-ben).

A helyiségek megjelenésének módosításához használja az új Rajz felülírás beállításokat (lásd A rajz felülírást érintő fejlesztések), melyekkel szabályok szerint módosítható a megjelenés – például beállítható az átlátszóság, amellyel az elemek láthatók a helyiségeken túl vagy azok mögött.

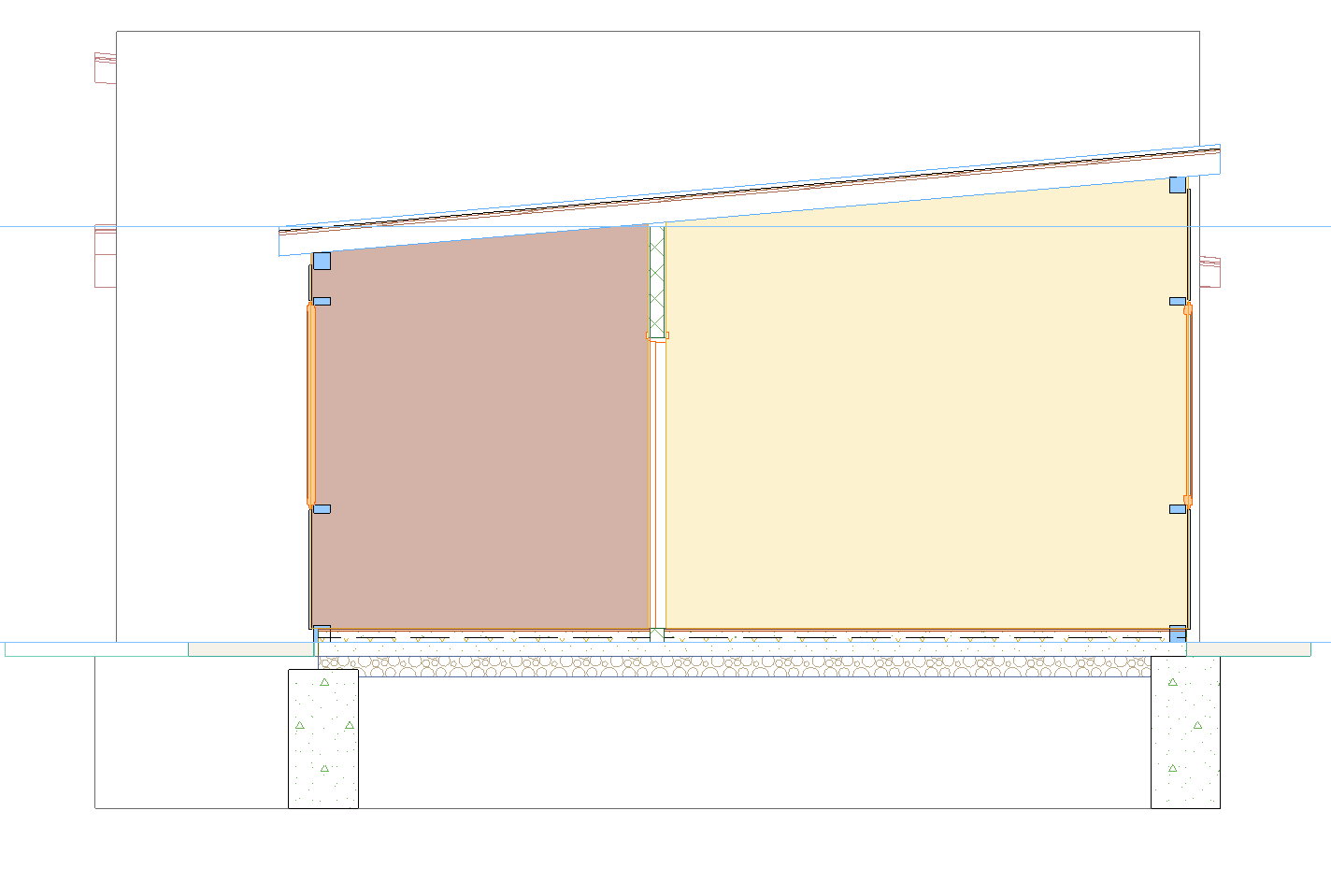

Metszet – alapértelmezett metszett (kategóriaszín)

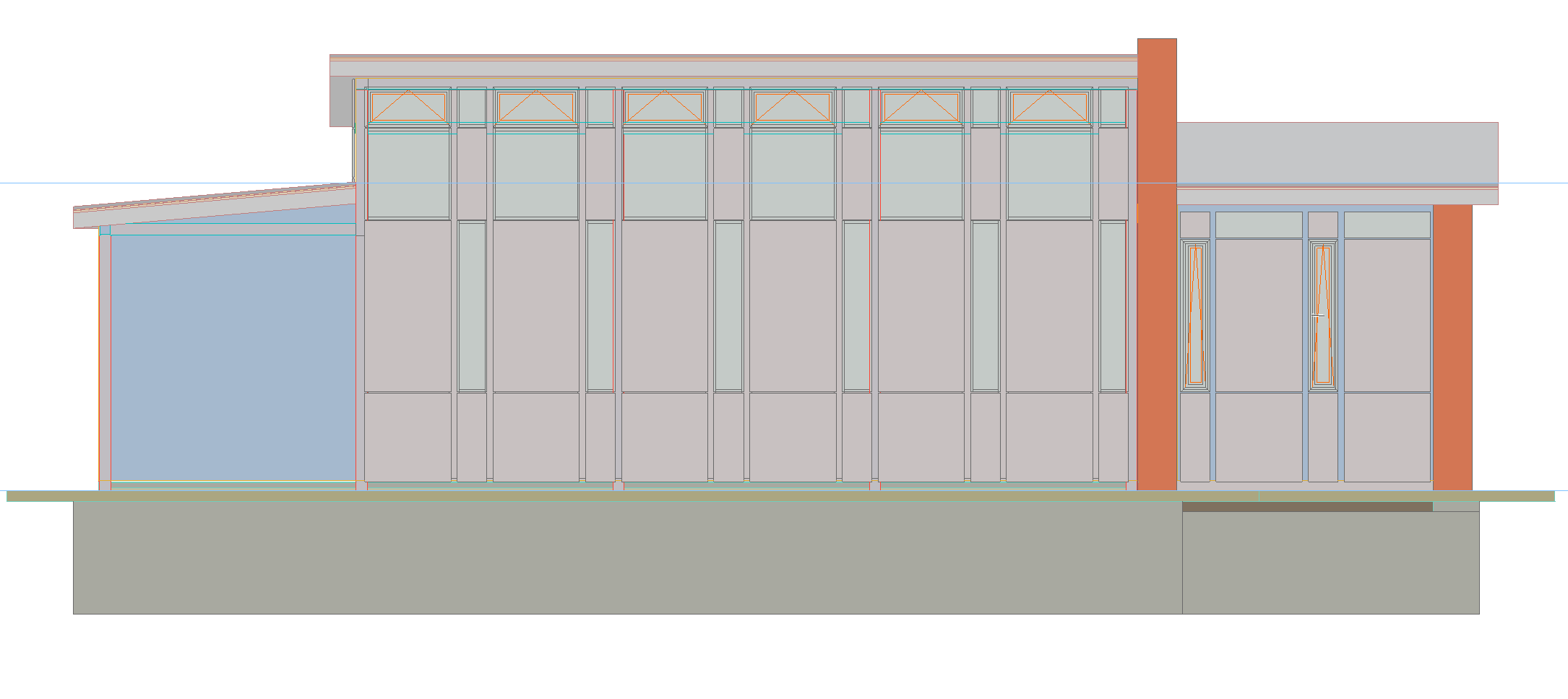

Homlokzat – alapértelmezett nem metszett (felület)

A migrációs folyamat támogatása érdekében a felfelé frissített terveknél automatikusan aktív az új „Örökölt beállítások” funkció, melynek köszönhetően a helyiségek nem láthatók, és így nem módosul a terv dokumentációja.

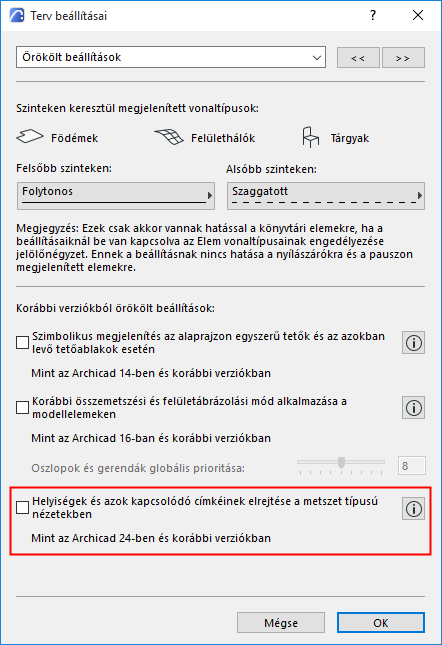

Meglévő terv migrációja után: ha minden nézetben meg kívánja jeleníteni a helyiségeket, nyissa meg a Terv beállításai > Örökölt beállítások menüpontot, és törölje a „Helyiségek és azok kapcsolódó címkéinek elrejtése a metszet típusú nézetekben” lehetőség jelölését.

Új tervek esetén az Örökölt beállítások lehetőség ki van kapcsolva.

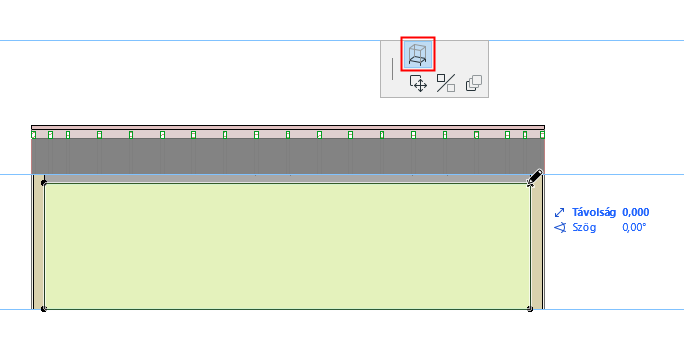

A metszet típusú nézetekben a helyiségekre vonatkozó, új „magasság nyújtása” művelettel egyszerűen, a modellnek megfelelően igazítható a helyiség magassága.

Ha átfedő elmetszett elemek vannak a metszet nézetben, a helyiségek automatikusan a többi elmetszett elem mögött jelennek meg az ütköző sokszögek elkerülése érdekében.
