Változáskövetés és Modellek összehasonlítása
Az új „Szerkezet” paraméter mostantól különálló ellenőrzési opcióként működik, így szűrhetünk csak az építőanyagok, réteges szerkezetek vagy profil terén történt változásokra (az egyéb Geometria és Elhelyezés paraméterektől függetlenül).
Tárgy előnézeti beállítások
A Magasság és 3D előnézetek mostantól elforgathatók anélkül, hogy módosítanánk a terv elforgatási beállításait.
Vonal előugró ablak
A vonal tulajdonságai egyszerűbben kereshetők és kijelölhetők: a nevek mindig láthatók, és a rendezés betűrendben történik.
Több fóliacsoport szerkesztése
A Fóliabeállításoknál (az Attribútumkezelőhöz hasonlóan) mostantól több fóliacsoport kijelölhető, és így az állapotuk egyszerre módosítható. Megjelenítés/elrejtés, zárolás/feloldás, valamint 3D nézet megjelenítés és fólia metszéscsoportok beállítása egyszerre több fóliacsoportra vonatkozóan.
Továbbfejlesztett IFC exportálás a nyílásoknál
A korábbi verziókban az elemek geometrikus áttörései és nyílásai IFC-ben nyílásként lettek exportálva. Mostantól csak a Nyílás eszköz nyílásaiból lesznek IFC-nyílások, a geometrikus áttörések nem nyílás elemek, hanem a geometria valódi kivágásai lesznek. Ezzel a változással a héjszerkezet áttöréseinek exportálása mostantól helyesen, geometrikus áttörésként történik (korábban ezek hiányoztak).
Összefűzött IFC fájl igazítása az ARCHICAD felmérési ponthoz
A modell koordinációja hatékonyabban vezérelhető az IFC munkafolyamatokban. Igazítsa a bejövő IFC modell helyzetét az ARCHICAD felmérési ponthoz.
RVT kapcsolt modul igazítása a felmérési ponthoz
RVT-alapú kapcsolt modul elhelyezésekor az igazítás mostantól történhet a felmérési ponthoz vagy a tervorigóhoz is. Korábban csak a tervorigó volt választható.
Új beállítás a modell helyzetére IFC exportálás esetén
IFC exportáláskor a fordító három lehetőséget kínál az IFC modell helyzetének meghatározására.
•A legtöbb koordinációs munkafolyamatnál az első, alapértelmezett beállítást (Felmérési pont és tervorigó) használjuk. Ez a legelterjedtebb beállítás, amelyet az ARCHICAD korábbi verziói használtak.
•A második beállítás új lehetőség az ARCHICAD 25 programban: válassza a „Csak tervorigó” lehetőséget az IFC fájl adatcseréjekor olyan munkafolyamatban, ahol a modell helyzetének nincs jelentősége (pl. a modell használata költségvetési számításokhoz). Ez a munkafolyamat elsősorban a német nyelvű piacokon jellemző.
•A harmadik beállítás is egy korábban már létező, örökölt opció.
Ennek a vezérlőnek a használatához ugorjon a Fájl > Együttműködés > IFC > IFC fordítók menüpontra.
Nyisson meg egy exportáló fordítót, és használja az „IFC modell helyzetének meghatározása” vezérlőt (Korábban „IFC hely megfeleltetése”.)

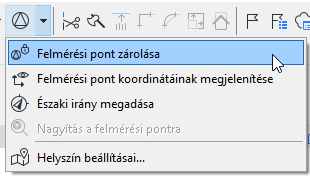

Felmérési pont zárolása
A felmérési pont véletlen szerkesztésének megakadályozása. A Zárolás paranccsal elkerülhető, hogy Ön és/vagy munkatársai véletlenül áthelyezzék vagy módosítsák ezt a fontos tervadatot.
Csapatmunka esetén: a felmérési pont szerkesztéséhez (valamint zárolásához vagy feloldásához) először foglalja le a helybeállításokat.
Lineáris elemek átfedéseinek ellenőrzése
A dokumentáció elkészítése előtt futtassa le ezt a gyors ellenőrzést, mellyel azonosíthatók azok a lineáris elemek (falak, oszlopok, gerendák, vonalak, sokszögvonalak), amelyek referenciavonalai részben vagy teljesen fedik egymást. Ezek az elemek feladatként jelennek meg, így könnyen észrevehetők és szükség esetén javíthatók.
Megjegyzés: Ez nem egyezik a meglévő Duplikátumok keresése paranccsal, amely csak az egymást teljesen fedő elemeket azonosítja.
Ez egy kísérleti funkció. Ellenőrizze, hogy engedélyezve van-e a Beállítások > Munkakörnyezet > További lehetőségek > Kísérleti funkciók menüpont alatt.
Az eltüntetett GDL pontok méretei megmaradnak
Az ARCHICAD 24-es és korábbi verzióiban, miután a GDL elemek (pl. ajtók/ablakok) pontjainak méretei a nézet alapú módosítások miatt eltűntek, a méretek gyakran véletlenszerű pontokra kerültek, mivel az eredeti pont megszűnt.
Például a méretek módosulhattak, ha a GDL elemet módosították vagy áthelyezték a nézet megváltoztatása után.
Az ARCHICAD 25-ös frissítésétől ezek a méretezési pontok alapértelmezés szerint a GDL elemek origójához kapcsolódnak mindaddig, amíg a nézet módosítása után a pont ismét meg nem jelenik.
Egyéb változások
•A vektoros kitöltés új neve „fedő kitöltés”
•A Metszet/Homlokzat nézet Megjelölt távoli terület funkciója mostantól Távoli elemek halványítása néven elérhető
•Rhino 6 és 7 támogatása
•Építőanyag-osztályozások exportálása IFC osztályozási referenciaként
•A megújult BIMx Desktop Viewer megjelenítő része az ARCHICAD 25 telepítő csomagjának
•MacOS-en: az Open GL rajztechnológiát a natív Metal megoldás váltja
