Lépcsőket érintő fejlesztések

Az ARCHICAD lépcsőgeneráló motorja több szempontból is megújult:

Nézze meg a videót

Új számítási módok a lépcsőkhöz

A „Hossz számítása” vezérlő elemei:

•Húr mentén: Ezzel az eljárással úgy helyezhetők el lépcsőlapok a járóvonalon, hogy azok mélységét egy egyenes vonal mentén mérjük (a járóvonal és a lépcsőlap külső élének metszési pontjától a járóvonal és a lépcsőlap belső élének metszési pontjáig).

Ez az eljárás az egyenes szakasz mérésére vonatkozó német szabványnak megfelelő.

•Ív mentén: Az ARCHICAD 25-ös frissítésétől ez az eljárás új algoritmust használ (mint a „húr” eljárásnál), amely további számítási/építési jellemzőket tesz lehetővé a lépcsőknél.

•Ív mentén (elavult): Ennek megfelelően, és a kompatibilitás biztosítása érdekében a migráció során, a korábbi eljárást átneveztük („Ív mentén (elavult)”).

Alapvonal feloldása a lépcsők rugalmasabb tervezése érdekében

A lépcsőkarok szükség szerint automatikusan megnyúlnak vagy zsugorodnak a lépcső elhelyezésekor vagy szerkesztésekor. Ennek aktiválásához törölje az „Alapvonal rögzítése” beállítás jelölését a lépcső beállításainál. (Az „Ív mentén – elavult” számítási módnál nem elérhető.)

Az alapvonal feloldásakor a program automatikusan kijelöli és feloldja a fordulók közötti karokat.

Ezzel a kiegészítő rugalmassággal elkerülhetők a nem lehetséges geometriai konfigurációk, de továbbra is készíthetők nem szokványos lépcsők a Megoldó használata nélkül.

Automatikus pihenők: a pihenő geometriájának kezelése

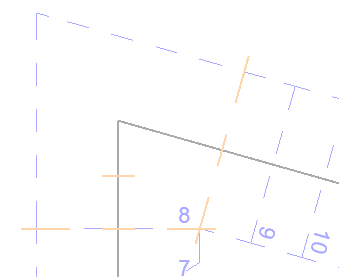

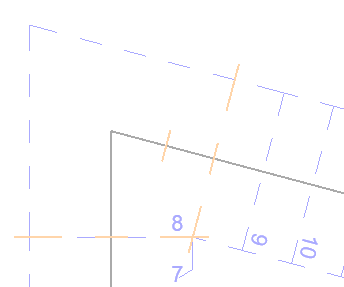

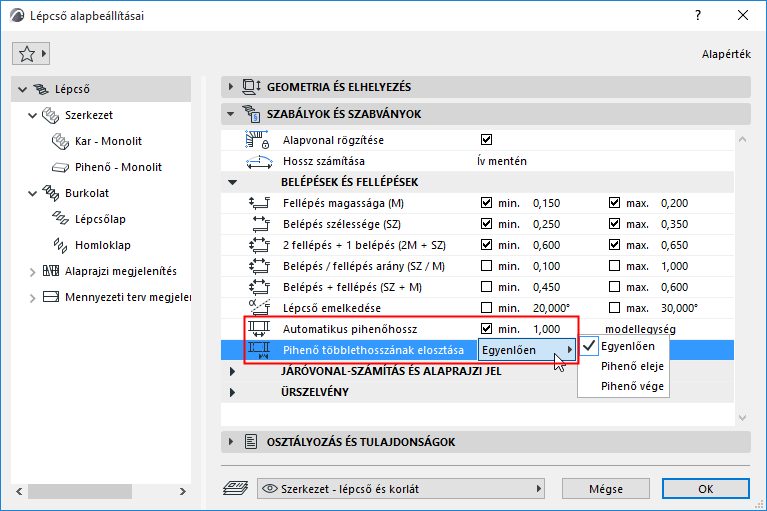

Ha minimális pihenőhosszt állítunk be az automatikus lépcsőpihenőkhöz, mostantól megadható, hova kerüljön a kiegészítő pihenőhossz (pihenő eleje, pihenő vége, a két oldalra egyenlően elosztva).

(Az „Ív mentén – elavult” számítási módnál nem elérhető.)

Az eredmény ellenőrzéséhez kapcsolja be az új lépcsőpihenő-számítási segédvonalakat (Nézet > Csak képernyős megjelenítési lehetőségek).

 Megjegyzés: Ezek a segédvonalak csak az automatikus pihenőknél láthatók.

A lépcsőlapok szimmetriájára vonatkozó új kombinációk minden húzott fordulóhoz

Mostantól a húzás négy fordulótípusának (Egypontos forduló, Kétpontos forduló, Másodlagos járóvonal, Tengelyes szerkesztés) mindegyike támogatja a húzásnál vagy a húzás körül szimmetrikus lépcsőlaphoz szükséges három beállítást:

•Fordulási pont: Fellépés

•Fordulási pont: Szimmetrikus belépés

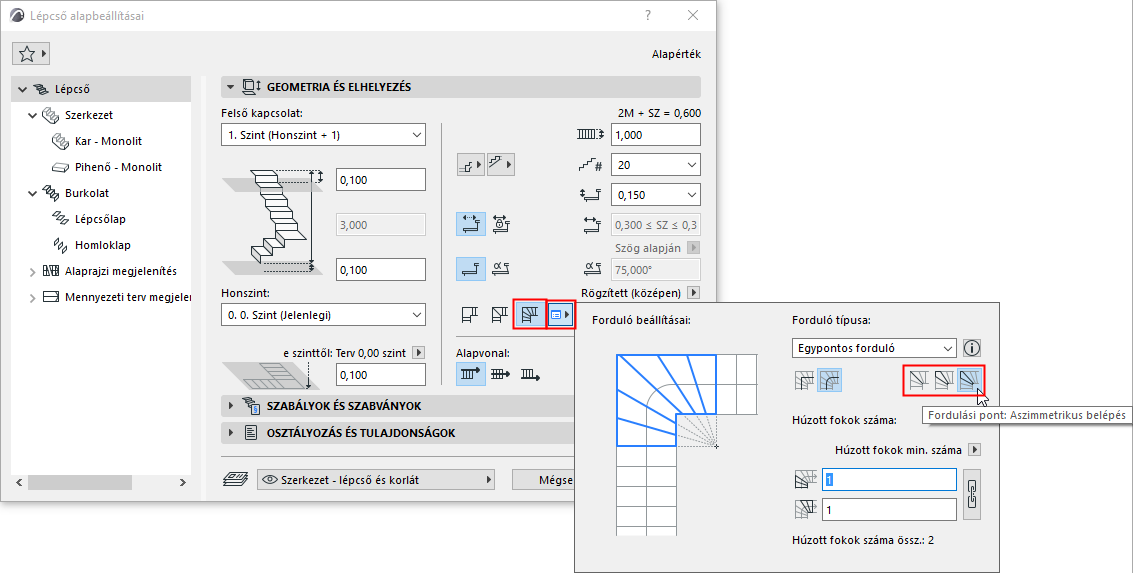

•Fordulási pont: Aszimmetrikus belépés (új!): A lépcsőlap járóvonal mentén történő elhelyezésére nem vonatkozik geometriai korlát
