Teher kezelése szerkezetelemzési modellben

Az építészek és statikusok adatvesztés nélküli együttműködése érdekében az ARCHICAD szerkezetelemzési modellje mostantól támogatja a tehert és a teherrel kapcsolatos adatokat. Ezek SAF formátumban is elérhetők.

Az oda-vissza történő küldéskor a teherrel kapcsolatos információk megőrződnek a BIM-modellben, és így bármikor hozzáférhetők – nemcsak ARCHICAD környezetben, hanem a mérnök által választott SAF-kompatibilis elemzési szoftverben is. Az ARCHICAD által nem felismert teheradatok is megőrződnek az SAF-alapú kommunikáció során: nem történik adatvesztés az SAF fájl szerkezetelemzési programba történő ismételt importálásakor.

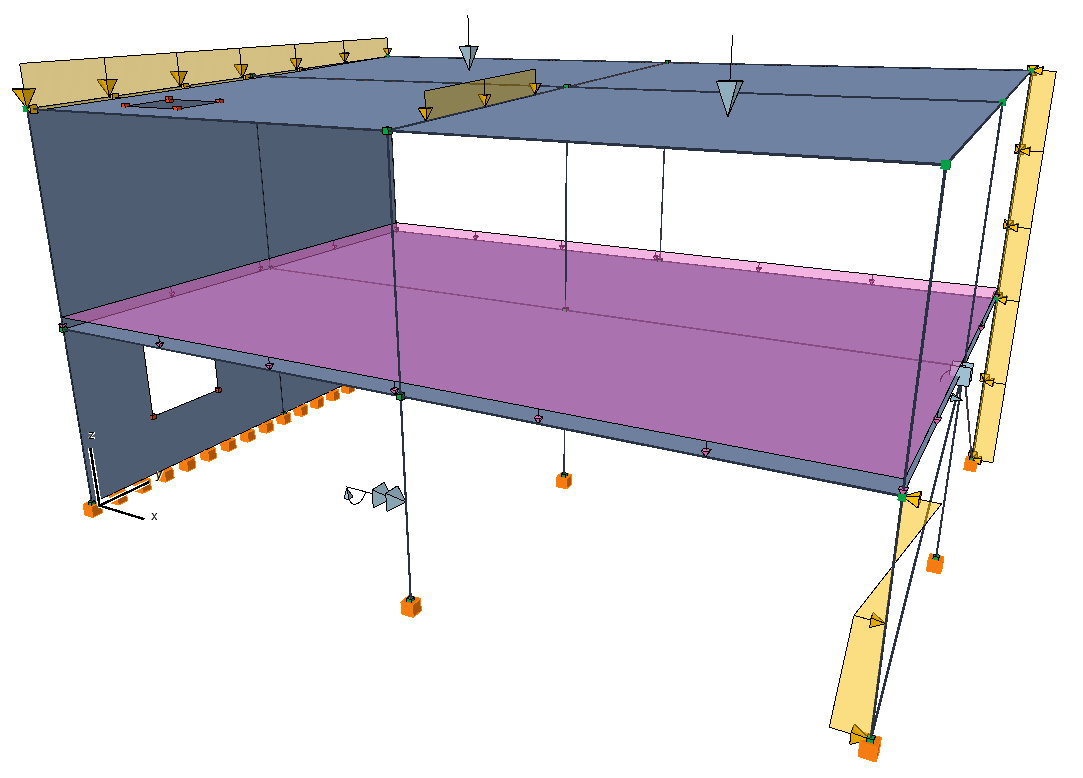

•A teherelemek megjeleníthetők és módosíthatók a szerkezetelemzési modellben.

•A teherrel kapcsolatos módosítások a Modellek összehasonlítása és Feladatkezelés funkcióknál tekinthetők meg és kezelhetők.

•Új teherelemek (pont, vonal, felület) is elhelyezhetők ARCHICAD-ben. A teheresetekre, csoportokra és kombinációkra vonatkozó adatok adhatók meg az ARCHICAD-ben.

A teher hatékonyabb kezelése a tehereset rugalmas megjelenítésével

Az AC25-ös frissítéstől kezdve egy új palettával és a tehereset Nézet beállításainál elérhető új opcióival egyszerre jeleníthető meg a tervben lévő összes vagy bármely teher, a teheresettől függetlenül.

A terhek mostantól könnyebben kezelhetők a teljes tervre vonatkozóan. Terhek megjelenítése, módosítása vagy törlése a teljes tervre vonatkozóan egyetlen művelettel lehetséges, az egyes tehereseteknél végzett több művelet helyett.

A statikusokkal végzett munka is egyszerűbb: a statikus teheradatainak importálásakor a Modellek összehasonlítása folyamat keretében mostantól a terhek bármely nézetpárban összehasonlíthatók, beleértve az összes teheresetet egyszerre.

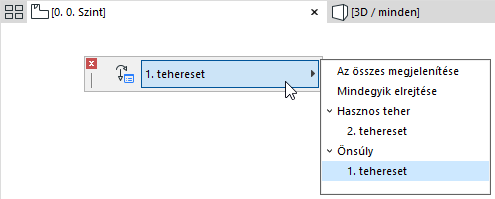

Új Tehereset paletta

•A látható tehereset egyszerű beállítása (további párbeszédpanelek megnyitása nélkül)

•Minden tehereset egyszerre történő megjelenítése vagy elrejtése

•A Tehereset paletta alapértelmezés szerint a „Szerkezeti” munkakörnyezetekben található

•A korábbi Teher kapcsológombot váltja fel

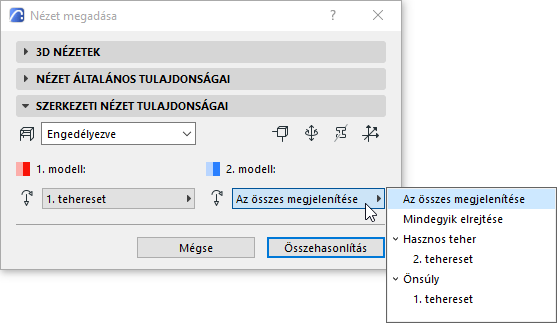

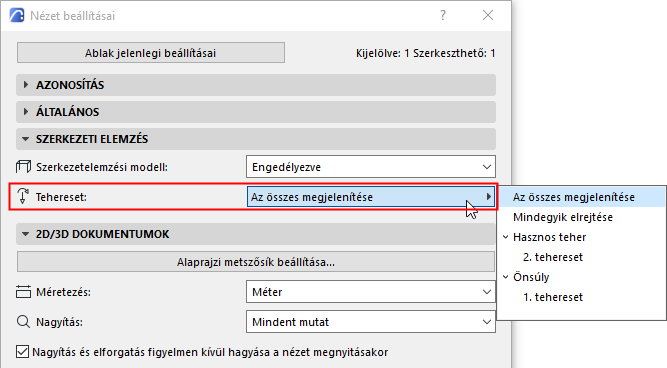

„Minden teher mutatása” megjelenítési beállítás a modellek hatékonyabb összehasonlításához

A teheresetekre vonatkozó „Összes mutatása” beállítások külön nézetben történő mentése. Így a modellek összehasonlításakor az összes teheresetre vonatkozóan ellenőrizheti a különbségeket (ahelyett, hogy külön nézetet hozna létre minden egyes teheresethez, majd ezeket hasonlítaná össze)

A teher egyszerűbb bevitele és jobb visszajelzés

•Teher elhelyezésekor az új, elhelyezést segítő kiemelés egyértelműen jelzi az új terhet fogadó elemet.

•Ha a kurzorral több szomszédos vagy egymást fedő fogadó elemen áll, a tabulátorral válthat a kívánt elemre.

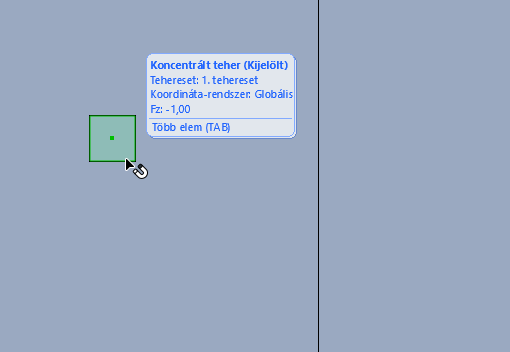

•A terhekhez tartozó infócímke segítségével egyszerűen azonosíthatók és kiválaszthatók a teherelemek

•Bármely teher esetén: ellenőrizze a terhelési értékeket, a teheresetet és a koordináta-rendszert – egy szempillantás alatt!

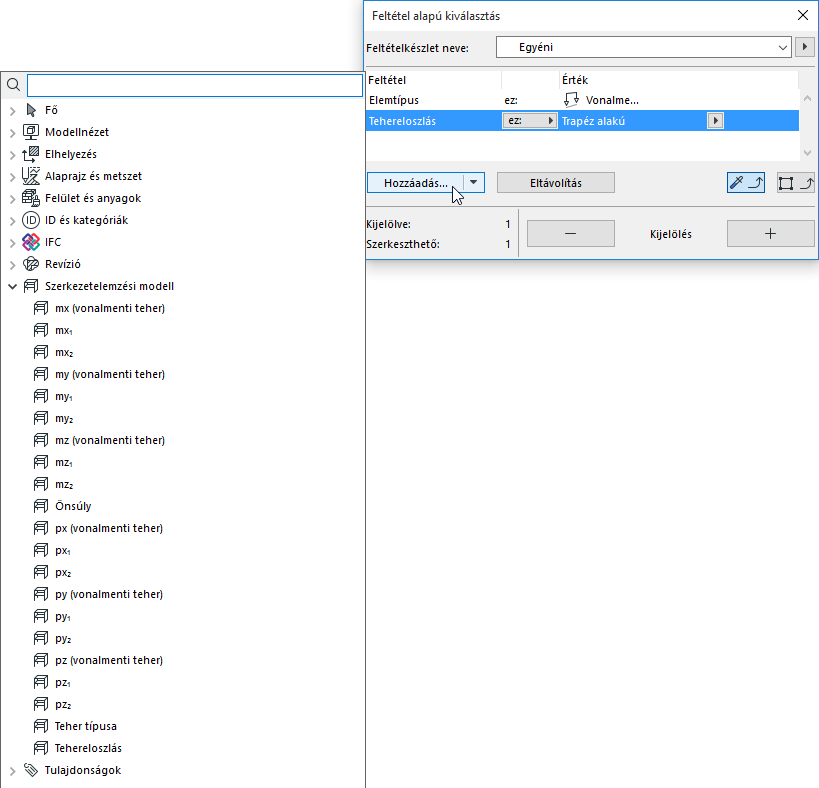

•Teherelemek feltételes kiválasztása paraméter szerint

Teherelemek megjelenítése metszet/homlokzat és tervlap szintjén

A teher mostantól minden modellnézetben megjelenik, a tervlapokat és metszeteket/homlokzatokat is beleértve.
