Összetevőkre vonatkozó adatok ARCHICAD-ben
Mik azok az összetevők?
Az építőanyaggal rendelkező szerkezeti elemek vagy könyvtári elemek egy vagy több összetevőből állnak.
•Az egyszerű födém egy építőanyaggal és egy összetevővel rendelkezik.
•A réteges födém annyi összetevővel rendelkezik, ahány réteggel: mindegyik réteghez tartozik egy építőanyag, és mindegyik réteg külön összetevőt alkot (még akkor is, ha több réteg ugyanazt az építőanyagot használja).
•Profil elem esetén: mindegyik kitöltés (a Profilszerkesztőben látható formában) külön összetevőt alkot.
•A GDL tárgyak másképpen működnek. A tárgy összes olyan része, amely ugyanazt az építőanyagot használja, egyetlen összetevőnek minősül. Például, több olyan, tárgyhoz tartozó rész, amely ugyanazt az üveg építőanyagot használja, egyetlen összetevőnek minősül.
Összetevők adatainak használata a BIM-modellben
Az összetevők adatai a következő helyeken láthatók:
•Az Interaktív konszignáció anyaglistája
•Az összetevők információit listázó címkék
•Exportált IFC fájl

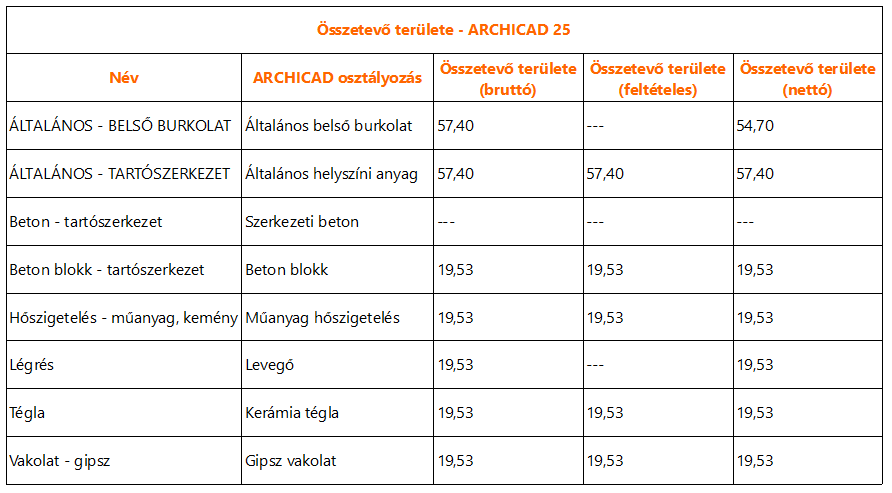

Anyaglisták
Az Anyaglisták összetett profil vagy alapelemek (réteges falak, födémek, tetők, alakzatok, felülethálók és/vagy profilos elemek) összetevőivel kapcsolatos egyéni információ listázására optimalizáltak.
Az anyaglistán a következő információk szerepelhetnek:
•Összetevők meghatározott jellemzői (lásd: Anyaglista paraméterek az Interaktív konszignációban)
•Az építőanyag bármely jellemzője (mivel mindegyik összetevő legfeljebb egy építőanyagot tartalmaz)
•Természetesen a lista bővíthető elemtulajdonságokkal, de ezek a tulajdonságértékek elemszintű adatok lesznek (azaz nem az összetevő adatait tükrözik)
Osztályozási adatok megjelenítése az anyaglistában
Magukhoz az összetevőkhöz nem tartozik osztályozás.
Ha az összetevői sémában szerepel az Osztályozás paraméter: kattintson az előugró ablakba, és adja meg, hogy melyik osztályozási adatokat kívánja megjeleníteni:
•elem szerint (az összetevőt tartalmazó elem osztályozásának listázása)
•építőanyag szerint (az összetevő építőanyagához rendelt osztályozás listázása)
