Épületgépészeti csomópont elemek beillesztése

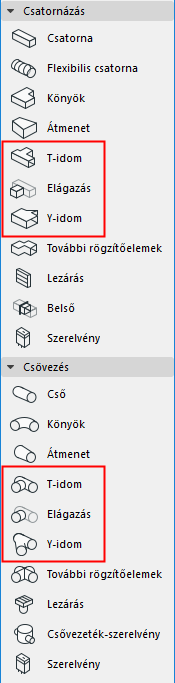

A csomópont típusú épületgépészeti eszközök a következők: T-idom, Y-idom, Elágazás.


Általánosságban csomópont típusú épületgépészeti elemeket a már elhelyezett egyenes épületgépészeti elemekhez adunk hozzá.

Megjegyzés: Ellenőrizze, hogy a Folyamatos csoportképzés funkció ki van-e kapcsolva (Szerkesztés > Csoportok kezelése > Folyamatos csoportképzés). Csomópontok nem helyezhetők csoportosított elemekre.


1.Kapcsolja be a kívánt Csomópont eszközt (T-idom, Y-idom vagy Elágazás).

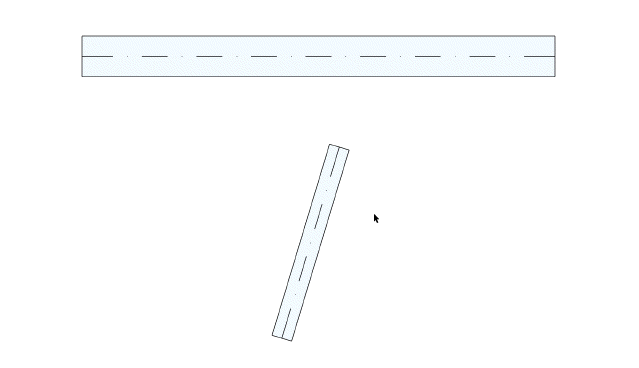

2.Kattintson a meglévő elemre – annak középvonalára vagy végpontjára – a csomópont elhelyezéséhez.

Megjegyzés: Elágazás elhelyezéséhez kattintson az elem középvonalára.

3.Attól függően, hogy hova kattintott és milyen típusú csomópontról van szó, további kattintásokra lehet szükség: mozgassa a kurzort a lehetséges helyzetek megtekintéséhez (elágazás a csatorna jobb oldalán, bal oldalán, tetejénél vagy aljánál).

4.A kívánt geometria kiválasztásához kattintson a négy helyzet egyikére.

Inline2.pngjobb Inline3DRight.png

   Inline3.png bal Inline3DLeft.png

   Inline4.png Felső végpont Inline3DTop.png

   Inline5.png Alsó Inline3DBottom.png

Lásd még Vonalvezetés indítása csomóponttal.

5.Adott esetben a szerkesztővonalak jelzik, hogy kattintással meg kell határozni, milyen szögben folytatódjon az útvonal következő eleme.


Megjegyzés: Ha a következő lépésben függőlegesen kíván elhelyezni elemet, ne a négy vízszintes irány közül válasszon. Helyette váltson a Függőleges emelkedés építési módszerre [ehhez használja a Gépészeti vonalvezetés palettát vagy a Követőt], majd helyezze el a következő elemet.)

Vonalvezetés indítása csomóponttal

A vonalvezetés megkezdéséhez helyezzen el egy csomópontot (T-idom, Elágazás, Y-idom) egy már korábban elhelyezett, egyenes épületgépészeti szakaszon.

1.Kattintson az Vonalvezetés indítása parancsra a Gépészeti vonalvezetés palettán

2.Kattintson az elhelyezett épületgépészeti elem középvonalára

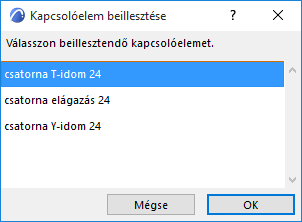

3.Megjelenik a Kapcsolóelem beillesztése párbeszédpanel.

Válassza ki a beilleszteni kívánt csomópont típusát (Csatorna T-idom, Csatorna elágazás, Csatorna Y-idom), majd kattintson az OK gombra. (A csomópont elérhető típusai attól függnek, hogy milyen elemre kattintott: csatornára, kábelre vagy csőre.)
