Többféle keresztmetszetből álló gerenda/oszlop: helyettesítő profil használata

Bizonyos oszlop- vagy gerendaelemek több keresztmetszettel és/vagy építőanyaggal rendelkezhetnek:

Több szakaszból álló gerendák vagy oszlopok

Keskenyedő gerendák vagy oszlopok

Egyetlen összetett profil különböző profilmódosítókkal a végeken

Ebből az oszlopból vagy gerendából egyetlen 1D elem készül a szerkezetelemzési modellben a Helyettesítő profil segítségével.

Az ábrázolása a szerkezetelemzési modellben látható: kapcsolja be a Teherhordó magok profiljai menüpontot (a Szerkezetelemzési modell eszköztárban).


Többszakaszos gerenda 1D eleme egyetlen tartószerkezeti profillal

Az 1D elem elemzési programokba történő exportálásakor ennek a helyettesítő profilnak az adatait használjuk. Az elem helyettesítő profilja nincs hatással az elem ARCHICAD-ben készített fizikai modelljére.

A többféle keresztmetszettel rendelkező 1D elemeknél ki kell választani a helyettesítő profilt az elem Beállítások párbeszédablakában.

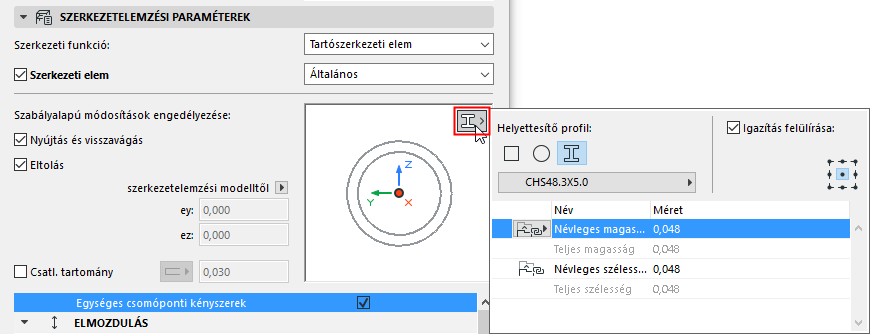

Helyettesítő profil kiválasztása

1.Nyissa meg a gerenda vagy oszlop beállításainál található Szerkezetelemzési paraméterek panelt.

2.Ha az elem a fent leírtak szerint többféle keresztmetszettel rendelkezik: a Helyettesítő profil előugró ablak az előnézeti ablakból elérhető.


3.Kattintson a helyettesítő profilmag szerkezetének kiválasztásához: Téglalap, Kör vagy Összetett profil

Összetett profilos szerkezet esetén:

Az előugró ablakban válasszon profilt, és állítsa be a szerkeszthető paramétereket (ha vannak). Az előugró ablakban található profilok:

-oszlopokra és gerendákra vonatkoznak (az adott helyzet szerint)

-legalább egy tartószerkezeti összetevőt tartalmaznak

Téglalap alakú vagy kör keresztmetszetű szerkezet esetén:

Válassza ki az építőanyagot és annak méretezését a legördülő menüből.

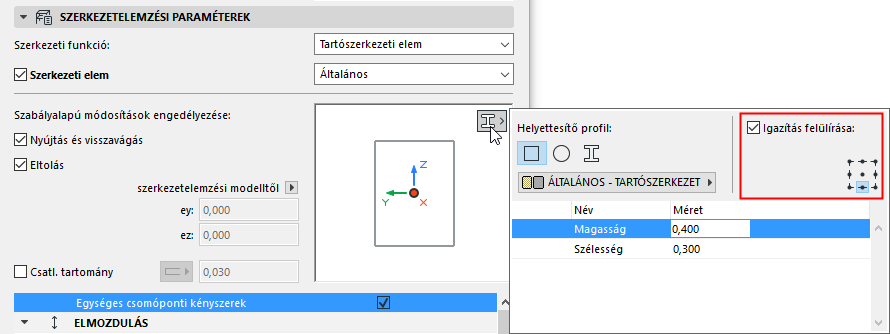

Igazítás felülírása

Alapértelmezés szerint a helyettesítő profil origója az elem referenciavonalára kerül.


Szükség esetén a profil origója áthelyezhető, hogy jobban tükrözze az építészeti modellt. Jelölje be az Igazítás felülírása négyzetet, majd válasszon másik horgonypontot:



Téglalap vagy kör alakú szerkezet esetén az elem alapértelmezés szerint a szerkezet referenciavonalához igazodik. (Az igazítási szabály itt is felülírható: ehhez válasszon másik horgonypontot.)
