Profilmegfeleltetés (Exportálás SAF formátumba)
A Profilmegfeleltetés segítségével az összetett profilt tartalmazó 1D elemek pontos megfelelőjükre képezhetők le („SAF keresztmetszet”) a fogadó szoftverben.

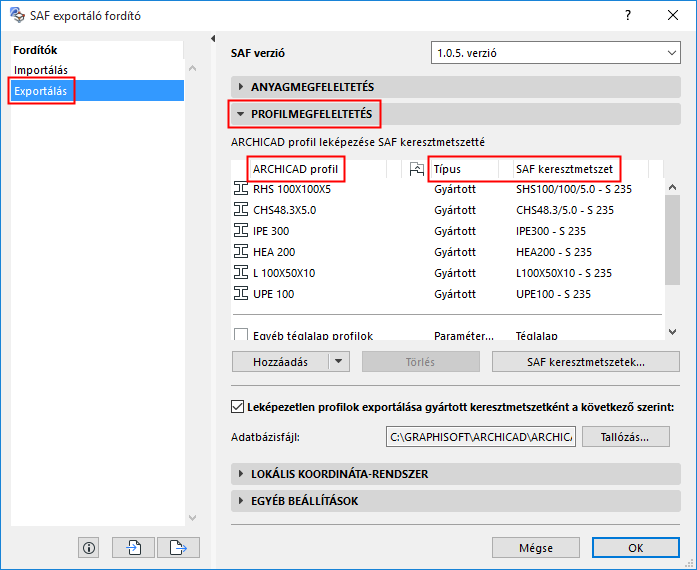

Nyissa meg a Fájl > Együttműködés > SAF > SAF fordítók menüpontot, és válassza az Exportáló fordító lehetőséget.
Keresztmetszeti típusok SAF-ben
Az SAF szabvány négy keresztmetszeti típust határoz meg:
•Gyártott: Ipari előállítású keresztmetszetek szabványos elnevezéssel.
•Összetett: több gyártott profilra épülő összetett szelvény (pl. két I-szelvény). Példa összetett keresztmetszet megadására: profil = IPE200 és paraméterek = 10mm (profilok közötti távolság).
•Parametrikus: forma és méret (paraméterek) által meghatározott keresztmetszetek.
•Általános: a keresztmetszet bármely általános formájának meghatározására szolgál. Egy vagy több zárt poligonból áll, nyílásokkal együtt. Ezek nem szabványos elnevezést használnak.
Összetett profilok leképezése (név szerint)
Automatikus leképezés adatbázis fájl alapján (Exportálás ARCHICAD-ből SAF fájlként)
Alapértelmezett megfeleltetés az exportált keresztmetszetek esetén
