I pilastri e gli altri elementi

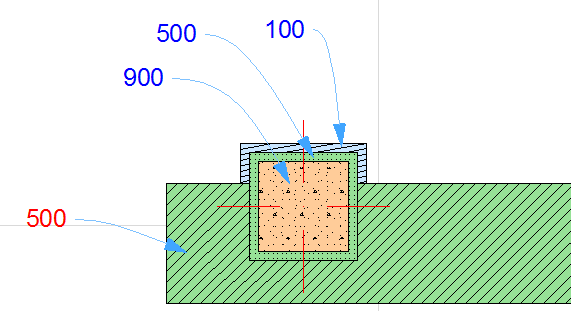

La visualizzazione delle loro intersezioni dipende dalle priorità intersezione dei materiali da costruzione: il numero più alto prevale sul numero più basso.
Nota: ciascun materiale da costruzione ha una priorità intersezione separata, impostata nella finestra di dialogo Materiali da costruzione.

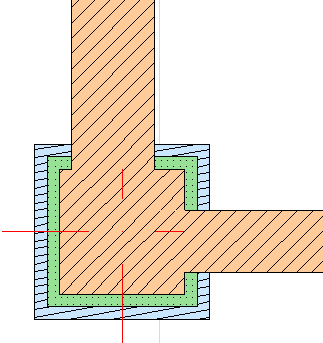

•Se due materiali da costruzione identici si incontrano, la linea di separazione sarà nascosta.
Vedere anche Intersezioni tra elementi.
Pilastri e muri compositi: Incamiciati o Indipendenti
Usare le icone incamiciato/indipendente dalla Palette Informazioni pilastro o dalla finestra di dialogo Impostazioni pilastro per determinare le modalità d'interazione tra i pilastri e i muri composti.

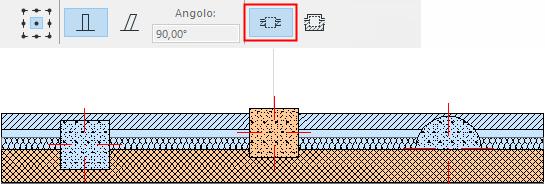

Non incamiciati
I pilastri non incamiciati (indipendenti) non modificano la forma del muro - ritagliano soltanto il posto per il loro inserimento all'interno degli strati del muro.
Le linee di separazione tra i rivestimenti e il pilastro vengono rimossi dove i Materiali da costruzione corrispondono.

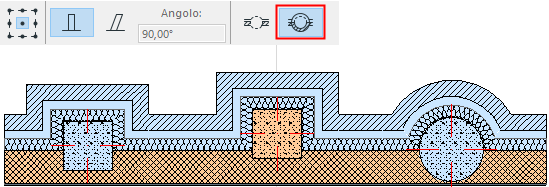

Incamiciato
I pilastri inseriti con il metodo di legatura automatica interrompono solo lo strato strutturale del muro composto diritto, verticale.
Gli altri strati (non-interno) del muro si dispongono attorno al pilastro, aggiungendo il loro spessore a quello del pilastro.
•Il tipo di Muro composto deve avere almeno uno strato interno e uno strato non-interno (che possa eseguire l'avvolgimento)
•Il pilastro deve intersecare lo strato strutturale (o gli strati strutturali) del muro composto
Nota: per i muri composti, gli strati interni sono definiti in Opzioni > Attributi Elemento > Strutture composte.
•Incamiciato non è disponibile per:
–Pilastri inclinati, profilati, rastremati o multisegmento
–Pilastri il cui rivestimento è definito come "Finitura" (vedere Struttura Rivestimento: Nucleo, Rivestimento, Altro)
–Pilastri che si intersecano con muri curvi, inclinati o poligonali
–Pilastri con un'estremità angolata
Visualizzazione in 3D dei Pilastri incamiciati
Nella vista 3D, i pilastri posizionati con il Metodo di Costruzione incamiciata ereditano la superficie dei muri cui si connette, anche se tale muro non è un muro composto, ed anche se non ci sono strati del muro configurati che avvolgono effettivamente i pilastri.
I pilastri indipendenti conservano le rispettive superfici in 3D.
I pilastri possono essere ritagliati secondo le falde o le shell.
Vedere Taglia gli elementi da Falda o Shell.
È possibile tagliare un Pilastro secondo una Falda Piano-Singolo.
Vedere Taglia elementi alla falda a piano-singolo.
Usare Aggiusta gli Elementi ai Solai per regolare i pilastri ai livelli specifici di uno o più solai che si trovano sopra o sotto di essi.
Vedere Aggiusta Elementi ai Solai.
Per i Pilastri all'interno di una zona:
Vedere Relazione con le Zone.
