Riduzione massima/Sporgenza massima

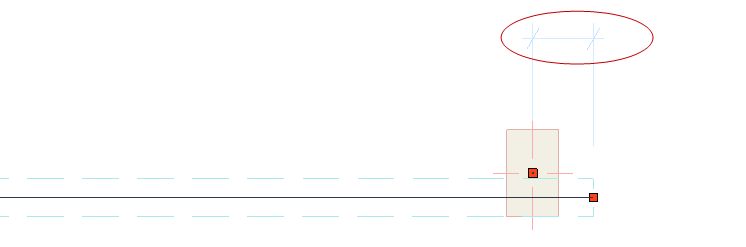

Riduzione massima

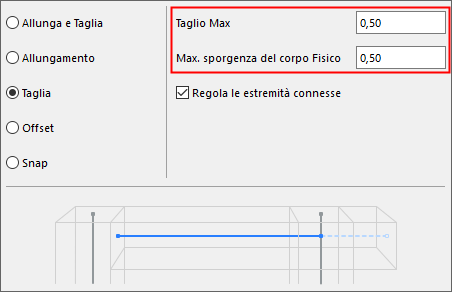

Per ogni Riduzione (o Riduci e Allunga) di adattamento, è possibile impostare una riduzione massima consentita ("Max. Riduzione"). Questa distanza è misurata tra i Nodi dei Membri 1D non adattati e/o i piani dei Membri 2D non adattati, nel modello di analisi strutturale.

Sporgenza massima del Corpo fisico

Al contrario del valore della riduzione massima (che si riferisce all'elemento strutturale), la Sporgenza massima si riferisce alla sporgenza del corpo fisico. Impostare questo limite in modo che non vengano tagliate le estensioni più lunghe nel modello fisico (ad es. mensole).

Nota: le tolleranze definite sono valori di tipo lunghezza dunque valgono le unità specificate per la lunghezza in Preferenze > Unità di Lavoro.
