조정 규칙을 이용하면 구조 분석에 필수적인 연속적 구조 해석 모델이 가능합니다. ARCHICAD의 조정 규칙은 모든 요소 그룹에 맞게 유연하게 수정할 수 있습니다. (예: 분류 또는 지오메트리 기준)
오프셋 조절기는 더욱 복잡한 구조를 지원하고 구조 엔지니어가 가능한 많은 실제 시나리오를 관리할 수 있도록 새로운 방법이 추가되었습니다.
새로운 오프셋 옵션: 1D에서 1D 부재로
한개의 기둥에 2개의 보가 연결된 예를 살펴보겠습니다. 각 보의 횡단면이 다르며 각각 다른 편심이 적용되어 기둥에 배치되어 있습니다.
이 상황에서는 1D 부재 간 오프셋 조절기에 3가지 추가 방법을 사용할 수 있습니다.
•1D 부재의 엔드 노드에
•부재들의 교차점에
•1D 부재에 수직
새로운 오프셋 옵션: 1D에서 2D 부재로
한개의 기둥에 2개의 벽이 연결된 예를 살펴보겠습니다. 각 벽의 코어 두께가 다르며 바깥 면이 기둥과 정렬되어 배치되어 있습니다.
이 상황에서는 1D와 2D 부재 간 오프셋 조절기에서 3가지 추가 방법을 사용할 수 있습니다.
•2D 부재들의 교차점에
•2D 부재에 수직

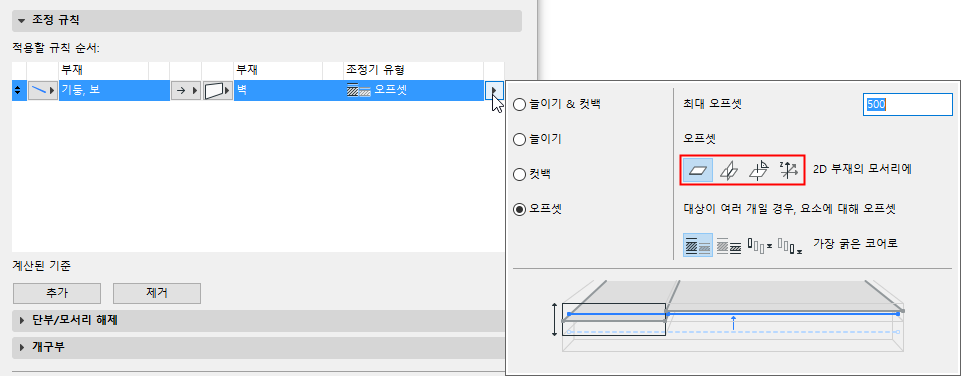

•2D 부재의 모서리에
2D 부재의 중복 부품 제거
이제 "컷백" 조정 규칙이 2D 부재의 중복 부품을 자동으로 제거합니다. 따라서 더욱 현실적인 구조 해석 모델을 제공하며 사용자가 수정할 모델 체크 오류가 줄어듭니다.
조정기 유형 및 옵션를 참조하십시오.
