구조 엔지니어는 분석 모델의 조정 방식을 완벽히 관리하는 기능과 이를 위한 사용자 정의 옵션을 원합니다. 늘이기 조절기는 요소 간 코어 연결이 있는 경우에만 작동합니다. 그렇지 않을 경우 사용자는 정의 가능한 연결 범위 내에서 분석 축을 확장할 수 있도록 허용하여 모델을 올바르게 조절할 수 있습니다.
이제 이 연결 범위 기능이 개선되어 설계자의 의도와 실제 요소 지오메트리를 더욱 정확히 복제할 수 있게 되었습니다.
•연결 범위가 호스트 요소의 앤드컷을 고려합니다.
•호스트 요소에 교체 프로파일이 있는 경우에도 연결 범위의 횡단면이 호스트 요소의 프로파일 코어를 기준으로 합니다.

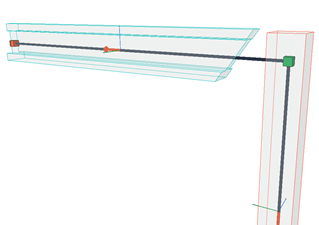

•확장된 가상 코어가 인접한 물리적 요소의 코어와 접하기만 해도 코어 연결로 간주됩니다.
사용자가 두 개의 길이 매개변수를 정의해야 합니다.

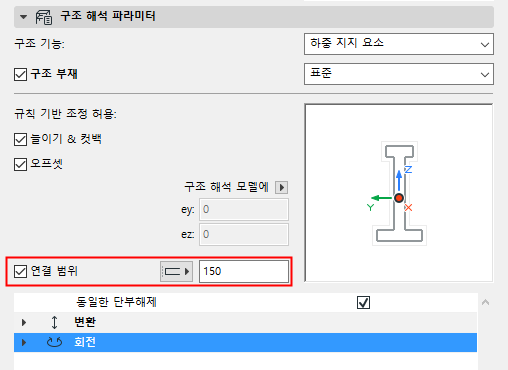

•(요소 설정의) 연결 범위 값. 이 값은 적어도 연결할 요소의 코어 간 최단거리 이상이 되어야 합니다.

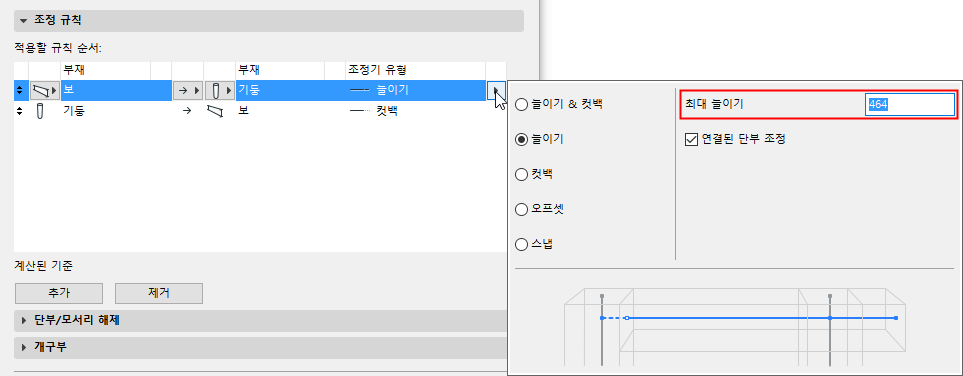

•(생성 규칙 대화상자의 조정 규칙에서) 최대 허용 늘이기. 이 값은 연결할 구조 축 간 거리보다 커야 합니다. 이 "최대 늘이기" 값은 요소 설정에 설정된 대로 연결 범위의 한쪽 또는 양 끝단에 적용됩니다.
연결 범위 (코어를 연결 가능하도록 연장)를 참조하십시오.
