계단 향상

ARCHICAD 계단 생성 엔진이 몇 가지 측면에서 개선되었습니다.

관련 동영상 보기

새로운 계단 계산 방법

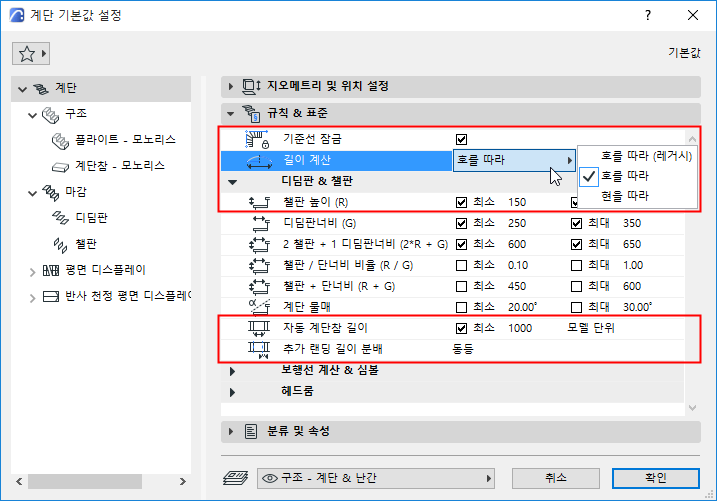

"길이 계산" 컨트롤에는 다음이 포함됩니다.

•현을 따라: 보행선을 따라 계단 디딤판을 배치하여 디딤판 깊이가 직선을 따라 측정되도록 합니다. (보행선과 디딤판 앞부분의 교차점에서 보행선과 디딤판 뒷부분의 교차점까지)

직선 세그먼트 측정에 대한 독일 표준을 충족합니다.

•호를 따라: Archicad 25 업데이트부터 이 방법은 추가 계단 계산/구성 기능을 지원하기 위해 새로운 알고리즘 (현 방법과 같은)을 사용합니다.

•호를 따라 (레거시): 결과적으로, 마이그레이션 중 호환성을 유지하기 위해 이전 방법의 이름이 "호를 따라 (레거시)"로 변경되었습니다.

더욱 유연한 계단 설계를 위한 기준선 잠금해제

계단 플라이트는 계단 배치 또는 편집 중 필요에 따라 자동으로 늘리거나 축소할 수 있습니다. 이 기능을 사용하려면 계단 설정에서 "기준선 잠금"을 선택 취소하십시오. ("호를 따라 - 레거시" 계산 방법에서는 사용할 수 없습니다.)

기준선을 잠금해제할 경우 회전 사이의 플라이트가 자동으로 선택 및 잠금해제됩니다.

이처럼 향상된 유연성은 불가능한 기하학적 구성을 회피하면서 계단해결기 없이도 특이한 계단을 배치할 수 있습니다.

자동 계단참: 계단참 지오메트리 조절

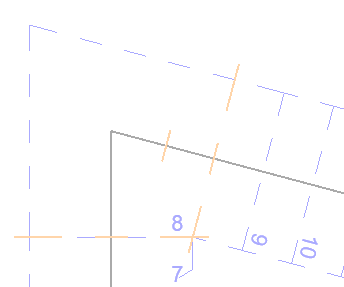

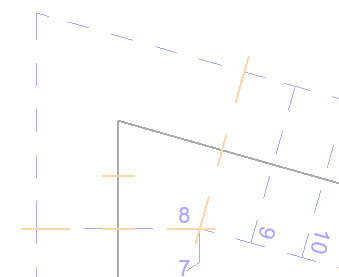

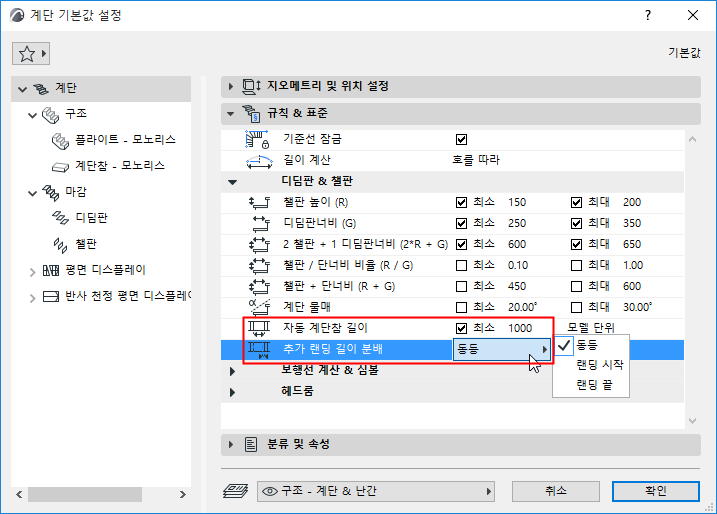

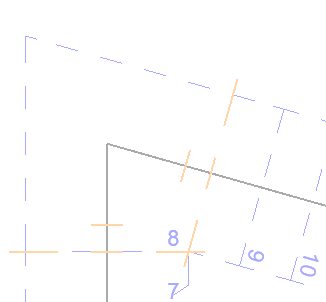

자동 계단참에 최소 계단참 길이를 설정할 경우 이제 추가 계단참 길이를 분산할 위치를 선택할 수 있습니다. 즉 계단참 시작, 계단참 끝 또는 양측에 동등하게 분산합니다.

("호를 따라 - 레거시" 계산 방법에서는 사용할 수 없습니다.)

결과를 확인하려면 새로운 계단참 계산 가이드라인을 켜십시오. (뷰 > 화면에 나타내기 옵션

 참고: 이 가이드라인은 자동 계단참에서만 보입니다.

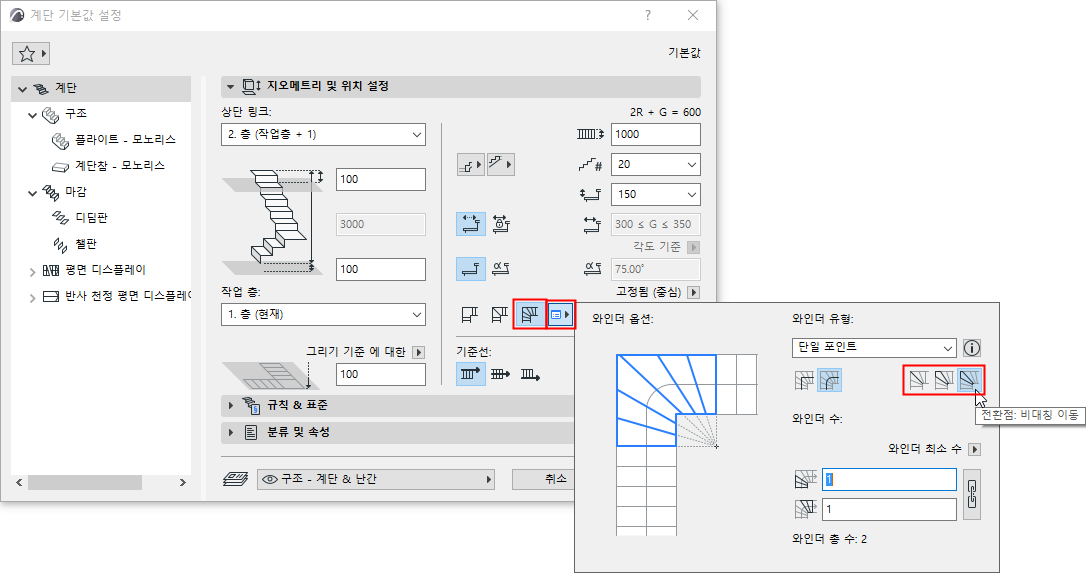

전체 와인더 유형에 대한 새로운 디딤판 대칭 조합

이제 네 가지 와인더 유형 (단일 포인트, 2개 포인트, 보조 보행선, 주요 선) 모두 와인더에서 또는 와인더 주위에 디딤판 대칭에 대한 세 가지 옵션을 지원합니다.

•전환점: 수직화

•전환점: 대칭 이동

•전환점: 비대칭 이동 (새 기능!): 보행선을 따라 디딤판을 배치할 경우 기하학적 제한이 없습니다

.
