건축가와 구조 엔지니어가 데이터 손실 없이 협업할 수 있도록 ARCHICAD의 구조 해석 모델에서 이제 하중 및 하중 관련 데이터를 지원합니다. 이러한 데이터는 SAF 포맷을 통해서도 사용할 수 있습니다.
가져오기 내보내기 중 하중 관련 정보가 BIM 모델에 유지되며 ARCHICAD 환경뿐만 아니라 엔지니어가 선호하는 SAF 호환 분석 소프트웨어를 통해서도 언제든지 액세스할 수 있습니다. ARCHICAD가 인식하지 못하는 하중 데이터는 SAF 기반 주고받기에 유지되며 SAF 파일을 구조 해석 프로그램으로 다시 가져올 때 데이터가 전혀 손실되지 않습니다.

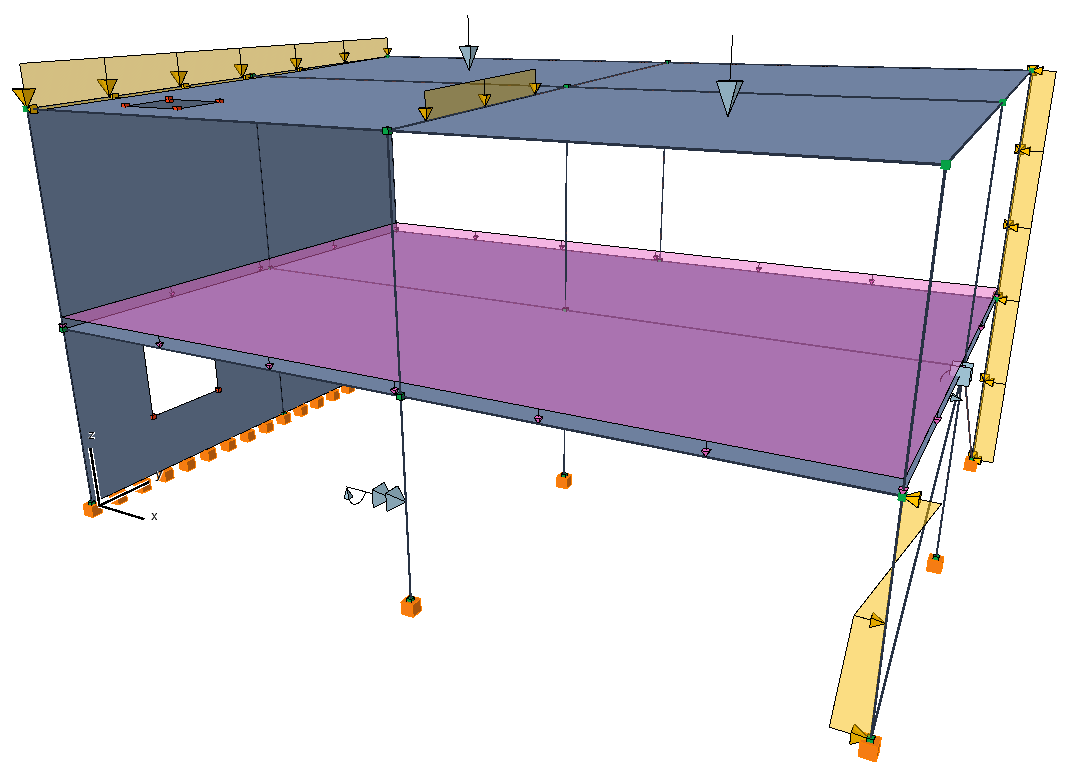

•구조 해석 모델에서 하중 요소를 시각화 및 수정합니다.
•모델 비교 및 이슈 처리를 통해 하중 관련 수정사항을 보고 관리합니다.
•ARCHICAD에 새 하중 요소 (점, 선, 표면)도 배치할 수 있습니다. ARCHICAD에서 하중 케이스, 그룹 및 조합에 대한 데이터를 정의할 수 있습니다.
유연한 하중 케이스 시각화를 통한 간소화된 하중 관리
AC25 업데이트부터 뷰 설정의 새로운 하중 케이스 옵션과 새로운 팔레트를 사용하면 하중 케이스에 관계없이 프로젝트의 일부 또는 모든 하중을 한 번에 시각화하고 관리할 수 있습니다.
이제 전체 프로젝트의 하중을 더 쉽게 관리할 수 있습니다.각 하중 케이스 대신 단일 작업으로 전체 프로젝트에 대한 하중을 시각화, 수정 또는 삭제합니다.
구조 엔지니어와의 왕복 워크플로도 더 쉬워집니다. 구조 엔지니어의 하중 데이터를 가져올 때 이제 모델 비교 프로세스를 통해 한 번에 모든 하중 케이스를 포함하여 모든 뷰에서 하중을 비교할 수 있습니다.

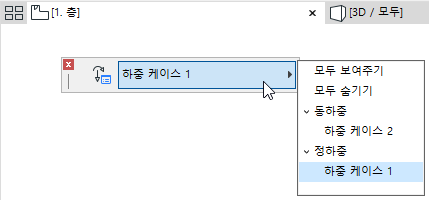

새로운 하중 케이스 팔레트
•보이는 하중 케이스를 쉽게 설정합니다. (추가 대화 상자 열 필요 없음)
•한 번에 일부 또는 모든 하중 케이스를 표시하거나 숨깁니다.
•하중 케이스 팔레트는 "구조" 작업 환경에서 기본적으로 나타납니다.
•이전 하중 토글 버튼을 대체합니다.

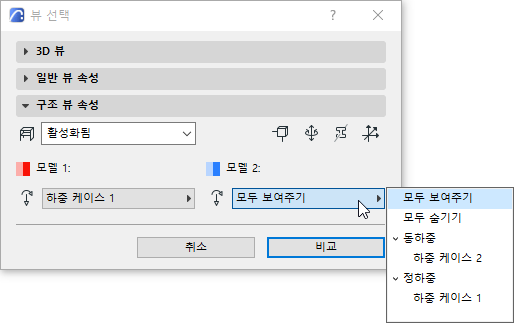

간소화된 모델 비교를 위한 "모든 하중 표시" 뷰 옵션
뷰에 "모두 표시" 하중 케이스 설정을 저장합니다.이를 통해 모델 비교 중 모든 하중 케이스의 차이점을 확인할 수 있습니다. (각 하중 케이스에 대해 별도의 뷰를 생성한 다음 각각 비교하는 대신)
더 쉬운 하중 입력 - 더 나은 피드백

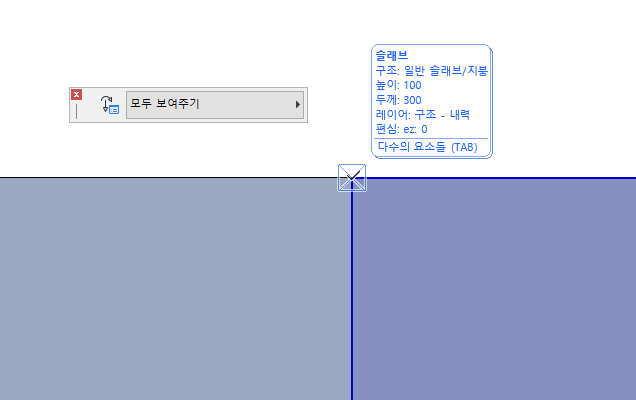

•하중을 배치할 때, 새로운 사전 배치 강조 표시는 새 하중의 호스트 요소를 명확하게 식별합니다.
•인접하거나 겹치는 여러 호스트 요소 위로 마우스를 가져갈 때, 탭을 사용하여 원하는 요소로 전환합니다.

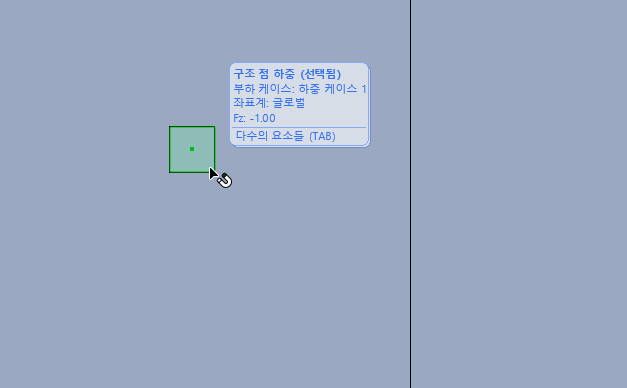

•하중에서 사용할 수 있는 정보 태그를 사용하면 하중 요소를 쉽게 식별하고 선택할 수 있습니다.
•모든 하중에 대해: 하중 값, 하중 케이스 및 좌표계를 한눈에 확인하십시오!

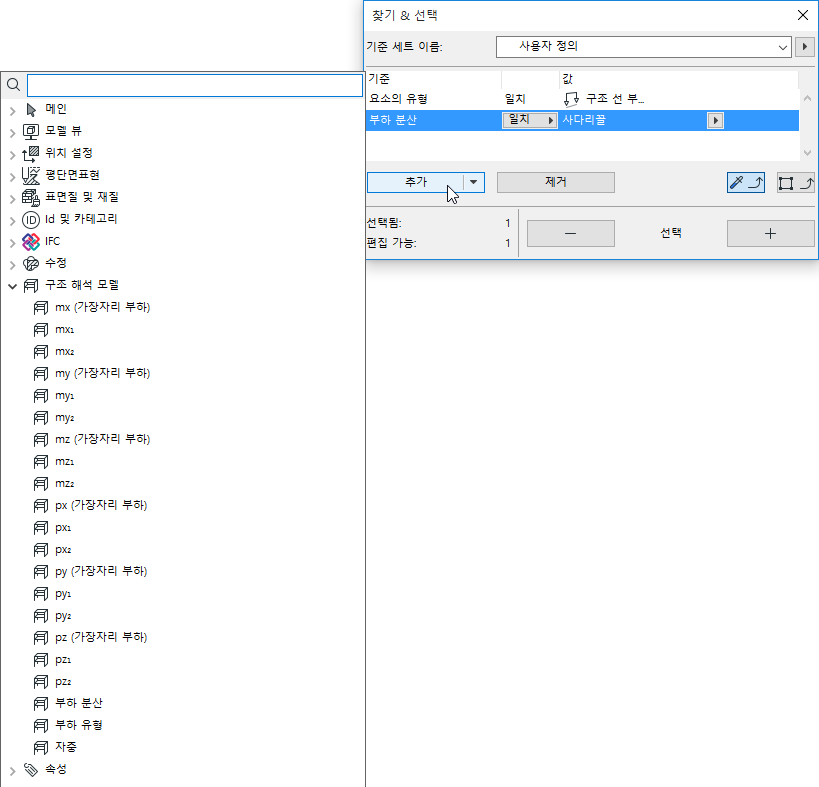

•매개변수로 하중 요소 찾기 및 선택
단면/입면 및 레이아웃에 하중 요소 표시
이제 레이아웃 및 단면/입면을 포함한 모든 모델 뷰에서 하중 표시가 구현되었습니다.
