ARCHICAD 25 버전으로 PlotMaker 레이아웃 북 마이그레이션하기
ARCHICAD 8.1/9 및 PlotMaker 8.1/9 버전에서 마이그레이션.
이 장은 ARCHICAD 8.1 또는 ARCHICAD 9 버전 프로젝트 파일들과 PlotMaker 8.1 또는 PlotMaker 9 레이아웃 북들을 어떻게 ARCHICAD 25 버전으로 마이그레이션하는지 자세한 정보를 포함하고 있습니다.
참고: 이 설명에서, 버전 “9”는 버전 8.1 또는 버전 9 로 이해해야 합니다.
버전 9 에서, 프로젝트 모델은 항상 PLN 파일에, 레이아웃은 LBK (레이아웃 북) 파일에 위치합니다. ARCHICAD 25 (그리고 10 이상 모든 ARCHICAD 버전)는 단일 파일에서 마이그레이션된 환경의 모델 뷰와 레이아웃을 갖고있습니다.
ARCHICAD 25 프로젝트를 여러 개의 ARCHICAD PLN 파일로 분할할 수 있으므로 ARCHICAD 9 프로젝트와 PlotMaker 9 레이아웃 북은 기본적으로 두 가지 방법으로 ARCHICAD 25로 마이그레이션할 수 있습니다.
1.ARCHICAD 25에서 두 개의 별도 파일 생성: ARCHICAD 9 버전 프로젝트 파일은 ARCHICAD 25에서 자체 프로젝트 파일로 배치해야 합니다. (이 파일에는 모델 뷰와 기본 레이아웃 북만 포함됨) 또한 PlotMaker 9 레이아웃 북은 ARCHICAD 25에서 별도의 두 번째 프로젝트 파일로 배치해야 합니다. (이 파일에는 모델 정보가 없는 모든 레이아웃이 포함됨)
2.ARCHICAD 25에서 단일 파일로 만들기: 만약 프로젝트가 무척 작다면, ARCHICAD 9 프로젝트 파일 (PLN) 과 PlotMaker 9 레이아웃 북 (LBK) 모두 ARCHICAD 25에서 단일 파일로 합칠 수 있습니다.
다음 섹션은 두 옵션의 실행 방법을 간략히 설명합니다.
옵션 1: ARCHICAD 25 에서 두 개 독립된 파일로 만들기
1.ARCHICAD 9 프로젝트 파일을 마이그레이션하려면, ARCHICAD 25에서 PLN 파일을 열고 저장하면 됩니다. 평면에 요소들이 어떻게 나타나는지에 영향을 줄 수 있는 몇 가지 설정들이 있는데, 가능한한 ARCHICAD 에서 같은 형태로 유지될 수 있도록 변환 중에 모두 자동으로 설정됩니다. ARCHICAD 25 버전의 새로운 설정 때문에, 어떤 요소들은 ARCHICAD 9에서와는 조금 다르게 보일 수 있습니다.
상세한 정보는, AC 25로 모델 뷰 전환하기: 평면 디스플레이 이슈의 목록 참조.

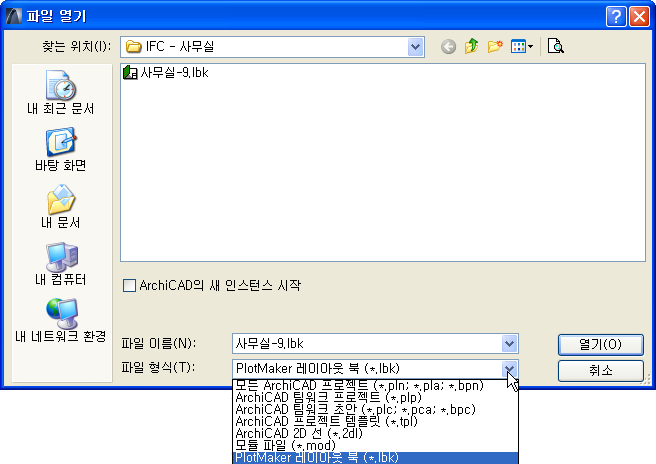

2.PlotMaker 9 레이아웃 북을 마이그레이션하려면, 파일 > 열기 명령 사용하기. 대화상자에서, PlotMaker 레이아웃 북 (*.lbk)을 파일 유형으로 선택하고 원하는 LBK 파일 선택하기. 실행하려면 열기 버튼 클릭하기.
3.PlotMaker 9의 타이틀 유형은 ARCHICAD 25에서 GDL 객체가 되므로 레이아웃 북 파일에서 정의된 모든 타이틀 유형이 라이브러리 객체 (GSM 파일)로 변환됩니다. ARCHICAD는 생성된 라이브러리 파트들을 내장된 라이브러리로 배치합니다. 그것들은 라이브러리 관리자 기능에서 보여줍니다.
참고: 이렇게 생성된 타이틀 유형은 ARCHICAD 25에서 비-파라메트릭 GDL 객체가 되므로 PlotMaker 9의 소스 타이틀 유형과 동일한 정보를 표시합니다. 하지만 PlotMaker 9에서 기본 타이틀 유형을 사용한 경우에는 ARCHICAD 25 라이브러리에도 이에 대응하는 유형이 표시되며 생성된 타이틀 유형을 ARCHICAD 25에 기본 제공되는 타이틀 유형으로 변경할 수 있습니다.
4.ARCHICAD에서 레이아웃 북 데이터 변환을 마치면 ARCHICAD 25와 PlotMaker 9 기능 간 기본적 차이로 인해 변환되지 못한 데이터를 알려주는 정보 대화상자가 나타납니다. 변환되지 않은 데이터와 그 이유, 그리고 그것을 어떻게 처리할 것인지 관련된 상세 정보를 보려면 브라우저에서 상세 리포트 보기 버튼 클릭합니다 .
예를 들어, PlotMaker 9에서는, 각 개별적인 그리기 요소 (예, 선, 채우기 등.)에 대해 사용자 정의 선 두께를 정의할 수 있습니다. ARCHICAD 25에서는 펜의 선 두께만 정의할 수 있고 특정 펜을 사용하는 모든 요소는 해당 펜에 대해 정의된 선 두께로 그려집니다. 이러한 차이로 인해 PlotMaker 9에서 정의된 특정 선 두께는 ARCHICAD 25의 펜 & 색상 대화상자에서 지정된 선 두께로 다시 변환됩니다.
변환 주의 사항들의 자세한 사항은 변환 경고 참조.
5.이제 새로운 ARCHICAD 25 문서 프로젝트 파일 (레이아웃 북 정보만 포함하는 파일)을 사용할 준비가 되었습니다. 하나의 층이 기본으로 만들어집니다, 그러나 어떤 데이터 모델도 모델 뷰에 존재하지 않습니다. 모든 레이아웃이 내비게이터의 레이아웃 북에 나타나게 됩니다.
옵션 2: ARCHICAD 25에서 단일 파일 생성하기
이 옵션은 상대적으로 작은 프로젝트에 사용하며, PlotMaker의 레이아웃 북과 ARCHICAD 9의 프로젝트 파일을 ARCHICAD 25의 프로젝트 파일로 병합하는 데 사용합니다.
ARCHICAD 25에서 단일 PLN 파일을 생성할 경우 레이아웃 데이터를 프로젝트 파일로 병합해야 합니다. ARCHICAD 25에서는 모든 프로젝트 파일에 기본적으로 모델 뷰와 레이아웃 북이 포함되어야 합니다. 이것은 레이아웃 북 데이터가 합쳐진 PLN 파일이 이미 자체 속성과 설정을 가지고 있는, 하나 또는 그 이상의 레이아웃을 포함하고 있음을 의미합니다. 이런 이유로, 절차는 합치기의 일반적인 규칙을 따릅니다. 이것은 받는 파일에 특정한 설정이 존재하면, 기존 데이터가 사용되고, 합쳐진 데이터에 의해 덮어쓰기가 되지 않습니다. 따라서, PLN 파일에 레이아웃 북을 합칠 때, 레이아웃 북의 다음 설정들은 합쳐지지 않습니다:
•북 설정
•프로젝트 정보
•그리드 설정
•기본 마스터 레이아웃 설정
또한, ARCHICAD 25 작업환경에서 특정 레이아웃 설정은 가져오기된 레이아웃 북의 데이터에 의해 수정되지 않습니다.
프로그램은 합쳐진 파일과 호스트 ARCHICAD 25 파일의 속성과 마스터 레이아웃의 이름을 비교합니다.
프로그램은 속성/마스터 레이아웃이 일치하는지를 체크할 때 이름만 (내용이나 정의는 아님) 비교한다는 점에 유의하십시오.
두 파일의 속성 또는 마스터 레이아웃 이름이 동일할 경우 두 파일은 동일한 것으로 간주되고 ARCHICAD 25에 있는 기존 파일은 해당 설정과 함께 유지됩니다.
합쳐진 레이아웃 북의 구조는 (그것의 레이아웃, 서브셋, 마스터 레이아웃 그리고 배치된 드로잉) ARCHICAD 25 PLN 파일의 기존의 레이아웃 북 구조에 삽입됩니다.
다음 단계를 따라합니다:
1.ARCHICAD 25 버전에서 PlotMaker 9 LBK 파일을 열고 그것을 AC 25 PLN 파일로 저장하기.
2.ARCHICAD 25 버전에서 ARCHICAD 9 PLN 파일을 열고 그것을 다른 AC 25 PLN 파일로 저장하기.
현재 두 개의 새로운 ARCHICAD 25 파일 생성되었습니다; 이제 두 파일을 합칩니다.
3.후자의 활성화된 프로젝트 파일(모델 데이터를 포함하는 파일)에서, 파일 > 설계 협업 > 합치기 명령을 사용하여 다른 저장된 ARCHICAD 25 파일(레이아웃 북 데이터를 포함하는 파일)의 데이터를 합칠 수 있습니다. 나타나는 대화상자에서, 레이아웃 북을 선택하여, 파일의 레이아웃 북 데이터를 활성화된 프로젝트 파일에 합치기 합니다. 합치기 버튼 클릭하기.

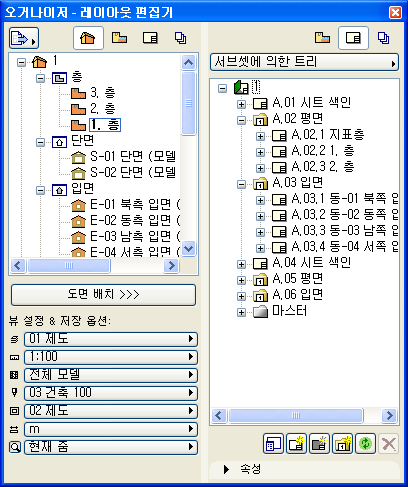

내비게이터에서 오거나이저를 열면, 모든 레이아웃 북 데이터가 프로젝트 파일에 합쳐진 것을 볼 수 있습니다.
참고: 이 가이드에서 지정한 방법으로 진행하십시오. 즉, 레이아웃 북 데이터를 포함하는 PLN 파일을 모델 데이터를 포함하는 PLN 파일에 합치기 합니다. 이것은 합치기의 규칙 때문이며, 그리고 모델 데이터를 레이아웃 북 데이터를 포함하는 파일에 합치기했을 때 뷰와 특정한 다른 데이터가 나타나지 않을 수 있기 때문입니다.
레이아웃 북 전체가 아닌 일부 레이아웃만 합치고자 하는 경우, 다음과 같이 실행하십시오:
1.모델 데이터를 포함하는 ARCHICAD 25 PLN 파일 열기.
2.레이아웃 북 데이터를 포함하는 ARCHICAD 25 PLN 파일 열기.

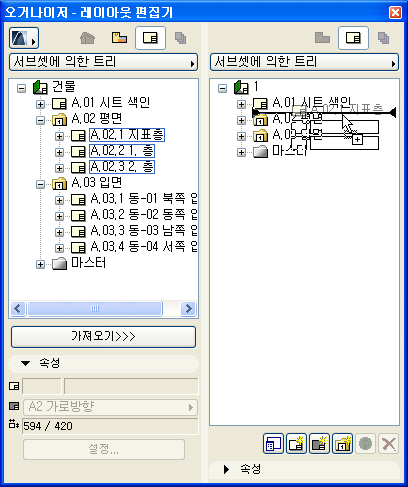

3.모델 데이터를 포함하는 PLN 파일에서, 두 파일의 레이아웃 북을 볼 수 있는 방법으로 오거나이저를 엽니다. 아래 그림에서는, 모델 데이터를 포함하는 PLN 파일이 오른쪽에 있습니다.
4.드래그 앤 드롭을 사용하여, 원하는 레이아웃을 (왼쪽의) 레이아웃 북 PLN 파일로부터 (오른쪽의) 모델 PLN 파일로 이동하기.
PLN 모델을 소스로 지정하는 레이아웃 북 PLN으로 배치된 드로잉을 가지면, 드로잉 참조는 레이아웃이 합쳐진 후 외부 파일 참조에서 내부 참조로 자동적으로 전환됩니다.
참고: 드로잉이 배치된 이후에 소스 프로젝트 파일의 이름이 변경되었다면, 그런 드로잉 링크는 내부 참조로 재정의되지 않습니다. 이 경우에, 사용자는 드로잉 관리자 기능에서 그런 드로잉을 모두 선택하고 이런 드로잉을 그들의 소스 PLN (개칭된 프로젝트 파일) 으로 재 링크하기위해 다음으로 링크 버튼을 사용해야합니다.
PlotMaker 9 레이아웃 북 파일을 마이그레이션 할 때, ARCHICAD 25 프로그램은 변경된 기능 설정으로 인해, ARCHICAD 25 버전에서 재생될 수 없는 일부 프로젝트 요소를 알려줍니다.
다음은 변환 중에 프로그램이 나타내는 모든 경고 사항들입니다. 나타나는 경고들은 항상 현재 변환 중인 파일에 적용됩니다.
1.출판 세트 인쇄하기/플로팅은 검토가 필요합니다
PlotMaker 9의 일부 인쇄/플로트 옵션에 상응하는 것이 ARCHICAD에 없기 때문에, 이 설정들은 인쇄/플로팅하기 전에 검토가 필요합니다.
2.레이아웃으로 그리거나 붙여넣기된 요소들의 원래 출력 색상이 복원되었습니다
북 설정 대화상자에서, PlotMaker 9의 레이아웃에 있는 요소들의 출력 색상을 그레이스케일이나 검정으로 설정할 수 있습니다. 이 옵션에 상응하는 것이 ARCHICAD에 없어, 요소는 원래 색상으로 나타납니다.
3.채우기-관련 디스플레이와 출력 옵션들은 변환되지 않습니다.
PlotMaker 9 에서 채우기에 전역 설정을 적용할 수 있습니다. 이 옵션들은 ARCHICAD 에 상응하는것이 없어, 변환될 수 없습니다. 따라서, 모든 채우기는 채우기 설정 대화상자에서 정의한대로 나타납니다.
4.OLE 드로잉은 변환되지 않습니다
ARCHICAD 는 OLE 기술을 지원하지 않아, LBK 파일에서 OLE 드로잉은 적절하게 변환되지 않습니다. (OLE 드로잉이 소스 애플리케이션으로 작동하는 링크가 없는 LBK 파일에 포함되었다면, 드로잉을 볼 수 있지만, 업데이트는 할 수 없습니다.) 드로잉 관리자 팔레트를 사용하여 OLE 도면을 식별할 수 있습니다: 유형 열에서 OLE 아이콘을 찾을 수 있습니다. ARCHICAD 25 에서 이 OLE 드로잉을 PDF 파일로 대체할 것을 권유합니다.
5.수정된 드로잉 레이어는 복원됩니다
PlotMaker에서 드로잉 레이어의 상태 보이기/숨기기를 수정할 수 있습니다. 이 옵션이 ARCHICAD 에는 존재하지 않아, 이 드로잉 레이어는 원래 보이기/숨기기 상태에 따라서 나타나게 됩니다.
6.텍스트와 마커 크기가 변경됩니다
PlotMaker 에서, 출력 스케일이 수정된 후에도 원래 크기를 유지하도록 텍스트와 마커 크기를 설정할 수 있습니다. (드로잉 설정 기능창에서 텍스트와 마커에 대한 크기 고정 옵션을 체크했습니다.) 이 옵션이 ARCHICAD 에 존재하지 않아, 텍스트와 마커는 드로잉의 다른 요소와 마찬가지로, 스케일 변화에 따라 크기가 조정됩니다.
7.사용자 정의 선 두께가 펜 선 두께로 복원됩니다
PlotMaker 에서, 사용자 정의 선 두께를 선, 원, 그리고 스플라인으로 할당할 수 있습니다. 이 경우, 선 색상은 할당된 펜에서 비롯되지만, 두께는 요소의 설정 기능창에서 사용자 정의로 설정됩니다. 이 옵션이 ARCHICAD 에는 없습니다, 그래서 선, 원 또는 스플라인의 선 두께는 펜 & 색상 기능에서 지정된 값들로 설정됩니다.
다른 속성/설정의 변환
레이어, 펜, 채우기: ARCHICAD 25 PLN 파일은 LBK 레이아웃 북의 레이어를 물려받습니다. PlotMaker 레이어는 ARCHICAD 레이어로 이름이 변경됩니다. 펜과 채우기는 변경되지 않고 나타납니다.
자동텍스트 항목: 모든 상용구 입력사항들이 변환됩니다. 이 항목들의 일부는 이름이 변경됩니다. 아래의 자동 텍스트 항목 (PlotMaker 9의 북 정보 대화상자에 위치)은 이제 ARCHICAD 25의 프로젝트 정보 대화상자에 표시됩니다.
•고객
•프로젝트 이름
•거리
•도시
•주/국가
•우편번호
•회사
•프로젝트 번호
•건축가
•제도기사 (ARCHICAD 25 CAD 기술자)
•프로젝트 상태
•작성 날짜
•사용자정의 1
•사용자정의 2
•사용자정의 3
다음의 상용구 항목들도 변환됩니다. 모델 뷰 또는 레이아웃에서 텍스트 블록을 편집하는 동안 ARCHICAD 25에서 이러한 자동 텍스트 항목을 사용할 수 있습니다. 일부 이름들은 변경되었습니다. 일부는 더 이상 적용할 수 없어, 가장 가깝게 일치하는 것으로 변환됩니다:
•레이아웃 이름
•레이아웃 번호 (ARCHICAD 25에서 레이아웃 ID)
•서브셋 이름
•서브셋 번호 (ARCHICAD 25에서 서브셋 ID)
•페이지 번호 (ARCHICAD 25에서 레이아웃 번호)
•페이지의 수 (ARCHICAD 25에서 레이아웃 수)
•북 이름 (ARCHICAD 25에서 파일 이름)
•북 경로 (ARCHICAD 25에서 파일 경로)
•드로잉 이름
•확장자를 포함한 도면 이름 (ARCHICAD 25에서 도면 이름)
•도면 번호 (ARCHICAD 25에서 도면 ID)
•도면 경로 (ARCHICAD 25에서 파일 경로)
•도면 스케일 (ARCHICAD 25에서 원래 축척)
•출력 축척 (ARCHICAD 25에서 도면 스케일)
•AC 파일 이름 (ARCHICAD 25에서 파일 이름)
•AC 파일 경로 (ARCHICAD 25에서 파일 경로)
•마지막으로 저장됨
•마지막으로 저장됨
•긴 날짜 표기
•짧은 날짜 표기
•시각
마스터 레이아웃: 레이아웃 크기는 ARCHICAD 25 버전에서는 다르게 정의됩니다. PlotMaker 9과 이전 버전에서, 레이아웃의 크기는 페이지의 인쇄 가능한 영역을 의미합니다 (용지의 전체 크기 중 네 변에서 여백 빼기). ARCHICAD 25에서 레이아웃 크기는 용지의 전체 크기를 의미합니다. 이 변경은 레이아웃의 전체 크기 (네 변에서 인쇄 가능한 영역에 여백 더하기) 또는 인쇄 가능한 영역의 크기나 여백에 영향을 주지 않습니다. 이것은 이전 버전들과 같습니다; 오직 이름들만 실제 사용에 더 근접하도록 변경됩니다. 거기에서 레이아웃은 전 용지가 인쇄/플로팅하기에 사용됩니다. 이에 따라 마스터 레이아웃 크기가 변환됩니다. 드로잉 번호 부여를 위한 그리드와 마스터 레이아웃 기본값은 변경되지 않고 나타납니다.
레이아웃 설정: 변경되지 않고 나타납니다.
서브셋 설정: 변경되지 않고 나타납니다.
북 설정: 마이그레이션되지 않는 출력 색상 설정을 제외하고 변경되지 않은 상태로 전달됩니다. (ARCHICAD에 해당 사항 없음, 위의 경고 2 참조)
드로잉 설정: 모든 설정이 시행됩니다 (타이틀은 GDL 객체로 변환됩니다), ARCHICAD 25 버전에 상응하는 것이 없는 속성 업데이트 규칙을 제외하고. 레이어 변경은 나타나지 않습니다 (위의 경고 5 참조). PlotMaker 에서 만약 텍스트와 마커 옵션이 고정 크기로 설정되어 왔으면, 위의 경고 6 에 디스플레이됩니다. 배치된 드로잉에 자체 펜 세트가 있는 경우 ARCHICAD 25에서 동일한 펜 세트가 생성되고 배치된 드로잉은 해당 세트를 계속 사용합니다. 출력 스케일 설정은 드로잉 스케일로 변환됩니다.
참고: ARCHICAD 25 에서, “원래 스케일”이 드로잉 소스 뷰인 반면, 드로잉 스케일은 출력될 레이아웃의 드로잉 스케일입니다.
PlotMaker 9에서 여러 드로잉이 같은 펜 세트를 사용한 경우 ARCHICAD 25는 모든 드로잉에 대해 하나의 펜 세트를 생성합니다. 이 펜 세트는 이 펜 세트를 사용하는 드로잉 중 가장 먼저 변환된 도면과 같은 이름으로 지정됩니다. 그러나 PlotMaker 9에서 이 펜 세트를 사용한 모든 변환된 드로잉들은 ARCHICAD 25에서 해당 펜 세트를 사용합니다.
그리드: 변경되지 않고 나타납니다.
프로젝트 환경설정: 작업 단위, 마우스 제한, 출판 환경설정, 균등한 펜과 색상 설정, 기타 설정은 처리됩니다. ARCHICAD 25에는 균일한 펜 및 색상 설정 체크박스가 없으므로 사실상 모든 드로잉에 동일한 펜 세트가 적용됩니다. 만약 캐시 데이터가 PlotMaker 9의 레이아웃 파일에 저장되었으면 (환경설정 > 캐시 폴더 메뉴에서 옵션 지정함), 드로잉은 ARCHICAD 25 프로젝트 파일에 저장됩니다(레이아웃에 배치된 드로잉 아래 참조). 사용자 정의 선 두께는 마이그레이션되지 않습니다. (ARCHICAD 25에서 대응하는 기능 없음. 위의 경고 7 참조)
레이아웃에 배치된 드로잉: PlotMaker 9에서, 프로젝트 링크는 레이아웃 북 파일과 함께 저장됩니다 (환경설정 > 특수 폴더 > 레이아웃 북에서 캐시 포함). 기본적으로, 외부 링크는 (예. PMK 파일들, 비트맵 파일들) 레이아웃 북 파일과 함께 저장되지 않습니다.
드로잉이 PlotMaker 9에서 레이아웃과 함께 저장된 경우 (PlotMaker 9의 다른 이름으로 저장 대화상자에서 링크된 모든 파일 포함 체크박스를 선택한 경우) ARCHICAD 25에서 해당 드로잉으로부터 생성된 드로잉은 수동 업데이트 드로잉으로 설정되고 ARCHICAD 25 프로젝트 파일과 함께 저장됩니다. (도면 설정 대화상자에서 프로젝트 파일에 드로잉 저장 체크박스가 선택됨)
드로잉이 PlotMaker 9에서 레이아웃과 함께 저장되지 않은 경우 (PlotMaker 9의 다른 이름으로 저장 대화상자에서 링크된 모든 파일 포함 체크박스를 선택하지 않은 경우) ARCHICAD 25에서 해당 드로잉으로부터 생성된 드로잉은 자동 업데이트 드로잉으로 설정되고 ARCHICAD 25 프로젝트 파일과 함께 저장되지 않습니다. (드로잉 설정 대화상자에서 프로젝트 파일에 드로잉 저장 체크박스가 선택되지 않음)
드로잉 상태
PlotMaker 9 LBK 파일을 ARCHICAD 25 버전에서 열거나 합치기 한 후에 배치된 모든 드로잉을 업데이트할 것을 권장합니다.
배경: 드로잉의 수정 상태 확인은 PlotMaker 9에 비해 ARCHICAD 25에서 크게 개선되었습니다. PlotMaker 9에서, 프로그램은 드로잉의 소스 파일의 마지막 수정 날짜를 파악합니다. 파일의 마지막 수정 날짜가 변경되면, 프로그램은 모든 드로잉은 업데이트가 필요한 파일에서 파생한 것으로 가정합니다.
대조적으로, ARCHICAD 25 버전은 PLN 소스를 가진 각 드로잉의 수정 상태를 독립적으로 파악할 수 있습니다 .
ARCHICAD 25에서 PlotMaker 9 LBK 파일을 열 경우 전환 상태가 존재합니다. LBK 파일에는 ARCHICAD 25가 레이아웃 북 파일에 있는 드로잉의 수정 상태를 판단하는 데 필요한 모든 정보가 들어 있지 않습니다. ( 이 변환 상태는 PlotMaker 의 “확인” 상태인 드로잉이 ARCHICAD 에서 “수정됨” 상태로 나타나지 않은 원인일 수 있습니다.)
이 경우에, 상태 체크는 (수정된 PLN 소스에서 나온 모든 드로잉은 업데이트가 필요한 것으로 여겨지는) 이전 방법에 따라 실행됩니다. ARCHICAD 25 에서 수행된 첫번째 업데이트 이후로만 상태 체크 메카니즘은 파일 레벨 대신에 드로잉 레벨에서 수행합니다.
드로잉 이름과 드로잉 ID
PlotMaker 9 LBK 파일에서 가져온 드로잉을 ARCHICAD 25에서 열면 드로잉의 일부 이름과 ID가 다르게 표시될 수 있습니다. 그러므로, 모든 것이 정확히 나타나도록 드로잉 이름과 드로잉 ID를 검토하는 편이 좋습니다.
드로잉 이름/ID 체크와 드로잉 업데이트에 대해, ARCHICAD 25 드로잉 관리자 기능을 사용할 것을 강력히 권장합니다, 그것은 드로잉에 관한 많은 사용자정의 항목을 보여줍니다.
배경: PlotMaker 9에서, 드로잉 이름은 그것이 생성된 뷰의 이름과 항상 같았습니다. ARCHICAD 25 에서, 뷰 이름은 두 파트로 구성됩니다 : 뷰 이름 그리고 뷰 ID. 이러한 이유로, 드로잉 이름은 “뷰 이름” 또는 “뷰 이름 + 뷰 ID” (또는 사용자 정의)가 될 수 있습니다.
PlotMaker 9에서, 드로잉 ID의 값은 (PlotMaker 9에서 드로잉 번호라고 칭함), 레이아웃이나 ARCHICAD 뷰포인트로부터 파생되었거나 사용자 정의 값으로 설정될 수 있습니다. ARCHICAD 25에서는 ARCHICAD 뷰포인트 옵션을 사용할 수 없습니다. 대신에, 뷰 ID 값을 사용합니다.
라이브러리 객체
LBK 파일을 ARCHICAD 25로 병합할 경우 라이브러리 파트를 포함하여 레이아웃에 배치된 모든 요소도 병합됩니다. 그러나, 합쳐진 프로젝트에 의해 사용된 라이브러리는 자동으로 ARCHICAD 25 프로젝트에 로드되지 않습니다. 따라서, 합치기 후 어떠한 라이브러리 파트가 누락된것을 발견하게 되면, 문제를 해결하기 위해 누락된 라이브러리를 로드해야 합니다.
ARCHICAD 25에는 ARCHICAD 9에 비해 요소에 대해 더 정교한 디스플레이 옵션을 제공하지만 사전 정의된 설정은 ARCHICAD 9에서 호환되는 디스플레이를 갖도록 합니다.
ARCHICAD 9 이후 버전에서는 디스플레이 옵션이 변경되었지만 (모델 뷰 옵션으로 변경, 채우기는 그래픽 오버라이드 규칙으로 변경) 마이그레이션한 프로젝트를 ARCHICAD 25에서 동일하게 디스플레이하려면 아래 내용을 참조하십시오.
문/창 디스플레이 옵션
ARCHICAD 25에서는 문 및 창에 대한 옵션을 문서 > 모델 뷰 > 모델 뷰 옵션의 구조 요소 옵션 패널에서 별도로 설정할 수 있어 모델 뷰를 더욱 유연한 방법으로 표시할 수 있습니다.
•전체 보이기 옵션을 선택했으나 마커 있음 체크박스를 체크하지 않은 경우, ARCHICAD 9에서 평면에서 보이기 옵션과 동일한 결과를 얻습니다.
•전체 보이기 옵션을 선택하고 마커 있음 체크박스를 체크한 경우, ARCHICAD 9에서 치수와 같이 보이기 옵션과 동일한 결과를 얻습니다.
•개구부만 보이기 라디오 버튼을 선택하고, 윤곽으로 체크상자를 체크 해제하면, ARCHICAD 9의 평면에서 숨기기 옵션과 같은 결과를 얻게 됩니다.
•개구부만 보이기 라디오 버튼을 선택하고, 윤곽 포함을 체크하면, 이것은 ARCHICAD 9의 천장도 옵션과 같은 결과를 갖게 됩니다.
•평면에서 숨기기 라디오 버튼은 ARCHICAD 에서 새로운 선택 사항이며, 그것을 선택하면, 벽에 문/창문이 없는 것처럼 문/창문이 평면에서 보이지 않게 됩니다. 단면, 입면, 그리고 내부 입면, 문/창문 구멍은 볼 수 있습니다.
채우기 관련 오버라이드
문서 > 그래픽 오버라이드 > 그래픽 오버라이드 규칙에서 채우기 관련 오버라이드를 설정할 수 있습니다.
단면 채우기 디스플레이에 관련하여, 비트맵 팔레트를 설정하는 옵션은 없습니다. 비트맵 디스플레이는 화면 나타내기 디스플레이에서만 사용 가능합니다. 비트맵 또는 벡터는 뷰 > 화면에 나타내기 옵션에 있는 실제 채우기 모양 옵션을 사용하여 전역적으로 설정할 수 있습니다.
사용자의 프로젝트는 자동으로 마이그레이션되어 사전정의된 그래픽 오버라이드 규칙을 사용하며, 이 규칙은 대개 ARCHICAD 9의 채우기 설정을 복제한 것입니다.
이들 설정을 수정하려면 다음에 유의하십시오.
•채우기 유형, 채우기 펜, 배경 채우기 펜에 대해: 이 기능의 오른쪽에 있는 아이콘 하나 또는 그 이상을 클릭하여 어느 카테고리(제도 채우기, 표면 채우기, 단면 채우기)가 해당 오버라이드의 영향을 받아야 하는지를 선택할 수 있습니다.
단면 채우기가 오버라이드에 선택된 경우:

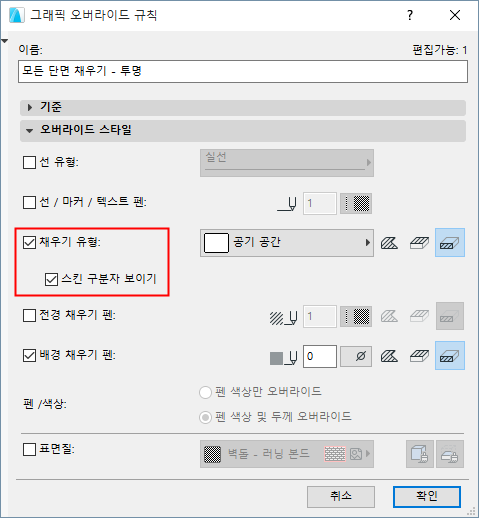

•스킨 구분자 보이기를 체크하여 ARCHICAD 9의 구분자만 옵션과 동일한 결과를 얻을 수 있습니다.
•표면 채우기 - 솔리드 전경을 사용하여 ARCHICAD 9의 구분선 없는 솔리드 옵션과 동일한 결과를 얻을 수 있습니다.
제도 채우기 카테고리를 활용하는 경우:
•모든 제도 채우기 - 솔리드를 사용하여 ARCHICAD 9의 솔리드 옵션과 동일한 결과를 얻을 수 있습니다.
표면 채우기 카테고리를 활용하는 경우:
•모든 표면 채우기 - 솔리드 전경을 사용하여 ARCHICAD 9의 솔리드 옵션을 복제할 수 있습니다.
영역 채우기 디스플레이를 조정하려면, 문서 > 그래픽 오버라이드 > 그래픽 오버라이드 규칙에서 영역 채우기에 대해 사전정의된 그래픽 오버라이드 규칙을 검토하십시오.
•모든 영역 채우기 - 투명: ARCHICAD 9의 "없음" 옵션을 복제했습니다.
•모든 영역 채우기 - 솔리드 카테고리: ARCHICAD 9의 "카테고리 색상" 옵션을 복제했습니다.
•모든 영역 채우기 - 솔리드 배경: ARCHICAD 9의 "솔리드 배경 색상 채우기" 옵션을 복제했습니다.
•모든 영역 채우기 - 카테고리 배경: ARCHICAD 9의 "카테고리에서 채우기 패턴" 옵션을 복제했습니다.
•모든 영역 채우기 - 배경 없음: ARCHICAD 9의 "채우기 패턴만" 옵션을 복제했습니다.
