계단 터닝 유형

계단 설정에서 계단의 터닝 유형 (계단참 또는 와인더)을 설정하고 해당 옵션을 정의합니다.

선택된 터닝 유형은 아무 계단 플라이트 세그먼트 두 개 사이에서 각 터닝(계단 베이스라인을 배치하는 동안 사용자가 클릭한 각 점)에 배치됩니다. 따라서 모든 터닝은 설정이 동일합니다. 하지만 배치된 계단에서, 각 터닝 유형을 별도로 사용자정의할 수 있습니다.

아래의 계단의 터닝 유형 편집하기 참조.

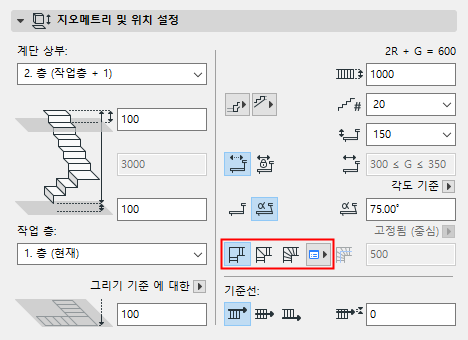

계단 설정이나 정보 상자에서, 전체 계단에 대해 선호하는 터닝 유형을 선택합니다.

자동 계단참

동일 각 와인더

동일 단너비 와인더

주의: 미국 버전의 ARCHICAD에서는, “단너비(Goings)”가 "발판너비(Runs)"입니다.

TurningTypesInfoBox.png     TurningTypeSettings.png

각 유형에 대해, 팝업을 클릭하여 해당 설정을 수정합니다. 각 터닝 유형마다 설정이 다릅니다.

계단참 옵션

동일 각도의 와인더: 분할 방식

동일 단너비 와인더

계단참 옵션


코너에서부터 챌판 오프셋

코너로부터 챌판 오프셋을 고정됨 또는 최소로 정의합니다. (최소를 선택할 경우 계단 입력 지오메트리에 맞게 오프셋이 자동 증가할 수 있습니다.)

계단참의 리드 및 트레일 모서리 값을 입력합니다.

대칭 계단참에 대해 사슬 아이콘을 클릭합니다(양쪽 엔드에서 동일 오프셋).

주의: 사슬 아이콘은 계단의 각 터닝에 대해 대칭 계단참을 만듭니다. 그러나 계단참이 여러 개인 계단은 계단참마다 다른 오프셋 값을 사용할 수 있습니다(오프셋 값이 고정되지 않고 "최소"로 정의된 경우).

오프셋 값을 모델 단위에 대해 정의하거나, 특정 수의 단너비로서 정의하십시오.


동일 각도의 와인더: 분할 방식


분할 방법 설정하기

와인더를 분할하는 방법을 선택합니다.

최적 단너비 폭: 프로그램이 자동으로 와인더에 대한 단너비 폭을 찾습니다. 그 값은 계단의 직선 플라이트에서 단너비 폭에 최대한 가깝습니다.

단너비 최대 수: 프로그램이 현재 계단 설정의 한도 내에서 자동으로, 단너비의 최대 수를 와인더에 삽입합니다.

단너비 고정 수: 아래의 필드에 와인더 분할의 고정 수를 입력하십시오. 계단 설정에서 설정된 규칙에 상관 없이, 그 수에 따라 와인더가 분할됩니다.

WinderEA2D.png   WinderEA3D.png

계단참에 대해서만큼은, 고정된 또는 최대 수로서 정의했던 대로 와인더의 양쪽 엔드에서 챌판 오프셋을 설정합니다.

추가 자료

동일 단너비 와인더


동일 단너비란, 직선 계단과 와인딩 계단 양쪽에서 계단 내 모든 단너비가 동일하다는 의미입니다.

주의: 미국 버전의 ARCHICAD에서는, “단너비(Goings)”가 "발판너비(Runs)"입니다.

단일 계단 내에서, 동일-단너비 와인더는 항상 동일한 와인더 유형을 사용합니다(예: 모두가 "2개 포인트" 와인더).

동일-단너비 와인더에서, 계산된 보행선을 오프셋할 수 있습니다. 이는 단너비 깊이에 영향을 미칩니다. 터닝에서 보행선 오프셋(동일 단너비가 있는 와인더) 참조.

동일-단너비 와인더에서, 보행선을 직선 또는 곡선으로 설정할 수 있습니다.

네 가지 동일-단너비 와인더 유형 중에서 하나를 선택합니다. 각 유형은 구성 방식이 다릅니다. 대화상자의 그림에서 각 유형이 어떻게 작동하는지 볼 수 있습니다.


여기에서 더 많은 그림과 설명을 참조하십시오.

동일-단너비 와인더에 대한 와이더 유형

추가 자료

터닝 유형 vs 세그먼트 유형

(터닝만이 아니라) 계단 세그먼트는 계단참이나 와인더 유형 세그먼트 (또한 플라이트 세그먼트)로 정의할 수 있습니다. 세그먼트 유형은 계단 설정에서가 아니라 계단 입력을 하는 동안 즉석에서 설정됩니다.

계단 세그먼트 유형 참조.

이들 세그먼트 정의는 사용자가 계단 설정에서 설정한 정의와 다른 터닝 유형을 생성할 수 있습니다.

어느 경우든, 계단 입력 후에 터닝 유형 옵션을 사용자정의할 수 있습니다(모든 특정 세그먼트 또는 특정 터닝에 적용).

아래를 참조하십시오.

계단의 터닝 유형 편집하기

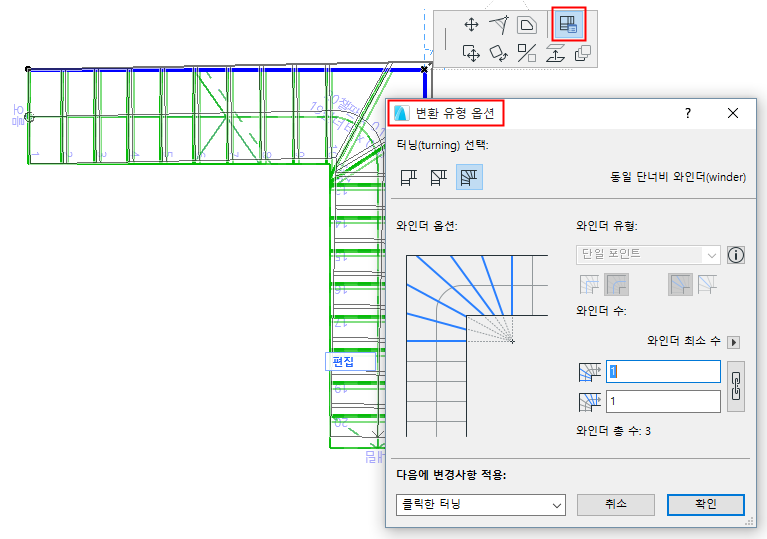

배치된 계단에서, 펫 팔레트를 사용하여 특정 터닝에 대해 터닝 유형 설정을 수정할 수 있습니다.

주의: 단일 계단에서, 단너비가 동일한 모든 와인더는 동일한 와인더 유형을 사용해야 합니다. 선택한 동일 단너비 와인더에서 유일하게 편집 가능한 옵션은 와인더의 수입니다.

1.평면에서 계단을 선택합니다.

2.터닝 점을 클릭한 다음, 펫 팔레트에서 터닝 유형 옵션을 선택합니다.

3.대화상자가 나타나면, 원하는 터닝 유형과 적용되는 옵션을 선택합니다.

다음에 변경 적용: 팝업에서, 클릭된 특정 터닝, 또는 전체 계단의 모든 터닝을 선택합니다.


관련 주제:

계단 세그먼트 유형
