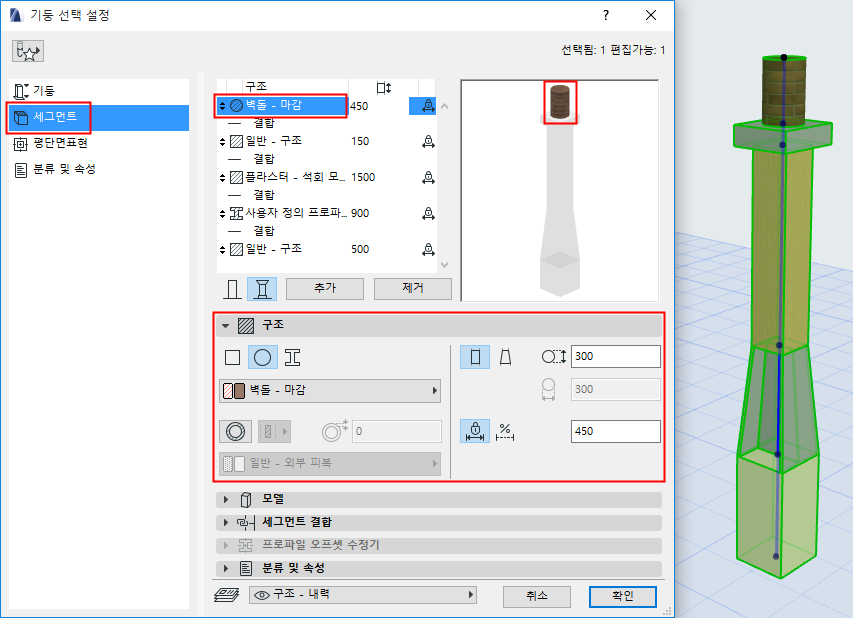

기둥이나 기둥 세그먼트를 선택합니다.
기둥 설정(세그먼트 페이지)의 구조 패널을 사용하여 그 구조 속성 및 길이(고정 또는 가변)를 정의할 수 있습니다.
선택된 세그먼트에 대해: 이들 설정은 기둥 편집 모드에서도 사용 가능합니다.
횡단면
아이콘을 클릭하여 세그먼트 횡단면을 정의할 수 있습니다.
•사각형
•원형
•복합 프로파일

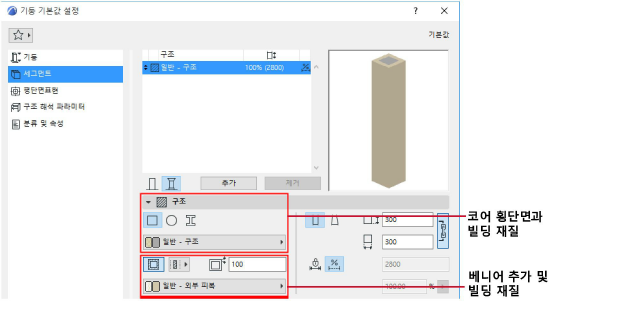

빌딩 재질
사각형 또는 원형 기둥에 대하여:
•그것의 빌딩 재질을 선택하는데 팝업을 사용합니다.
•선택으로 베니어를 추가합니다. (코어 및 베니어도 참조하십시오.)
복합 프로파일 기둥에 대해:
•팝업을 사용하여 그것의 프로파일을 선택합니다.
노트: 이 팝업은 기둥을 포함하는 프로파일의 “다음으로 사용” 컨트롤만을 보여줍니다. 프로파일은 옵션 > 요소 속성 > 프로파일 관리자 메뉴에서 정의합니다.
세그먼트 길이(고정 또는 가변)
선택된 각 세그먼트에 대해: 구조 패널에서 상응하는 아이콘을 클릭하여 고정 또는 가변 중 하나로 그 길이를 정의할 수 있습니다.

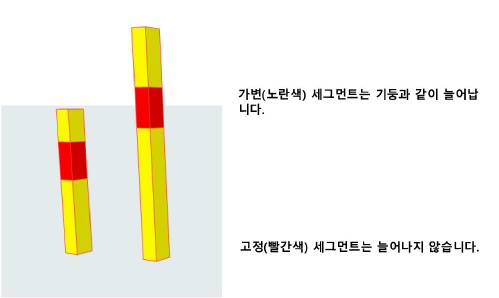

•고정 길이 세그먼트: 길이를 정의합니다. 이 길이는 해당 기둥이 늘어나도 변하지 않습니다. (구조 목록에서 선택된 세그먼트의 길이를 입력할 수도 있습니다.)

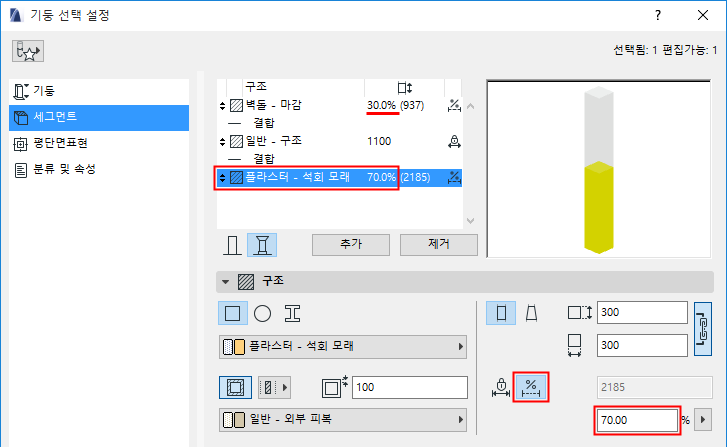

•가변 세그먼트: 모든 가변 세그먼트의 퍼센티지로 그 길이를 정의합니다. (이들 가변 세그먼트는 합하여 100%가 됩니다.) 세그먼트 길이는 해당 기둥이 늘어나면 같이 늘어납니다.

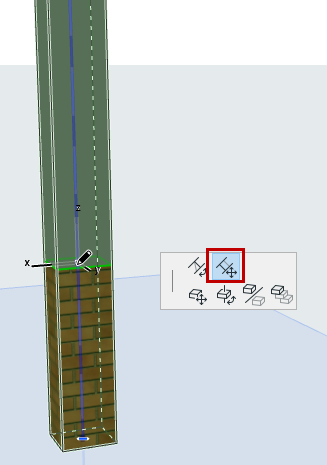

세그먼트 길이 - 3D에서 편집
1.3D 창에서 기둥을 선택합니다.
2.연결 핫스팟을 클릭합니다(기둥 기준 축에 있음).
3.펫 팔레트에서, 세그먼트 연결 이동을 사용하여 세그먼트 길이를 수정합니다.
주의: 인접한 핫스팟 세그먼트로 핫스팟을 드래그하면, 그 세그먼트가 삭제됩니다.
