속성 관리자

속성 관리자 (옵션 > 속성 관리자)를 사용하여 이 프로젝트에 대해 속성 세트를 생성 및 관리하고, 속성 값을 정의하고, 다양한 분류에 대해 속성 사용 가능성을 사용자정의할 수 있습니다.


속성 관리자는 또한 분류 관리자 대화상자에서 열 수 있습니다.

검색 속성 목록

속성 관리자 왼쪽에 해당 프로젝트 내에서 사용 가능한 모든 속성이 열거되어 있습니다.

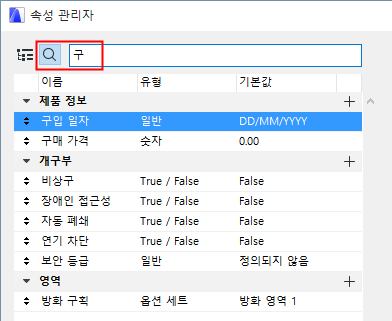

검색 아이콘을 클릭한 다음, 검색 필드에 텍스트를 입력하십시오. 해당 검색 용어를 포함하는 모든 속성 및 그룹 이름이 모두 보입니다.


속성 전체 목록을 다시 보려면, 검색 필드에서 해당 텍스트를 삭제하거나, 트리 계층 아이콘을 클릭합니다.

새 속성 또는 그룹 생성

1.옵션 > 속성 관리자에서, 또는 분류 관리자에서 속성 관리자 대화상자를 엽니다.

2.다음 중 하나를 실행합니다.

속성 목록 아무 곳이나 클릭하여 컨텍스트 메뉴를 사용합니다.

대화상자 하단에 있는 새로 만들기 버튼을 클릭합니다.

그룹 이름 오른쪽에 있는 더하기 기호를 클릭합니다.

NewPropContext.png   NewProperty2.png

3.신규 속성/그룹 대화상자에서, 새 속성 또는 그룹의 라디오 버튼을 선택한 다음, 그 이름을 입력하십시오.

속성 이름은 그 그룹 내에서 유일해야 합니다.


4.그룹에 추가: 새 속성이 배치되어야 할 그룹을 선택하십시오.

5.확인 버튼을 클릭합니다.

속성 복제하기

속성을 선택합니다.

신규 버튼 아래의 컨텍스트 메뉴나 드롭다운 목록에서, 복제를 클릭하여 해당 속성의 복제를 목록에 추가합니다.


속성 설명

선택적으로, 여기에서 추가 정보를 입력하여 사용자로 하여금 이 속성에 값을 할당할 수 있도록 안내할 수 있습니다. 그 형식이나 측정 단위가 예입니다. 내화 등급 속성에는 "분(minutes)", 또는 열 투과율에는 “W/m2K” 등입니다.

해당 항목의 분류 및 속성 패널에서, 이 설명은 속성 이름에 커서를 가져가면 볼 수 있습니다.



데이터 유형

속성의 데이터 유형은 속성에 할당 가능한 값(들)의 형식을 결정합니다.

1.속성 관리자의 좌측에서 속성을 선택합니다(예: 열 투과).

2.속성 관리자의 우측에서 데이터 유형을 선택합니다.


속성의 데이터 유형은 사용자가 수식 기반 속성을 정의할 때 수식의 구문과 관련이 있습니다.

문자열: 텍스트 또는 비-단위 숫자를 사용할 수 있습니다(예: "제조업자" 속성에 대해).

숫자: 소수자리로 표현되는 비-단위 숫자를 사용할 수 있습니다(예: "구매 가격" 속성에 대해). 디스플레이되는 소수자리의 수는 단위 없는 숫자 설정에 따라 다릅니다(옵션 > 작업 단위).

정수: 범자연수(정수)입니다 (예: 차음 등급).

단위 값이 있는 데이터

다음 네 가지 데이터 유형은 단위 값입니다.

면적

길이

각도

체적

태그 목록: 태그 또는 일련의 태그일 수 있습니다 (예: 건물 A, 바닥 2, 공동 사용, 소형 주방).

이 데이터 유형은 수식 기반 속성에 대해 사용할 수 없습니다.

옵션 세트: 고정된 옵션 세트입니다 (예: "방화 등급" 속성의 경우).

이 데이터 유형은 수식 기반 속성에 대해 사용할 수 없습니다. 하지만, 옵션 세트 유형 속성들(다중 선택 없이)은 수식 내에서 사용할 수 있습니다.

자세한 사항은, 옵션 설정 참조.

참/거짓 (예: "가연성" 속성의 경우)

기본 설정 값 및 수식 정의된 값 설정에 대한 정보는 다음을 참조:

기본 속성 값

수식 정의된 요소 속성

옵션 설정

이 버튼은 데이터 유형이 "옵션 세트"인 경우에만 활성화됩니다.

수식 정의 속성에 사용할 수 없습니다. 하지만, 옵션 세트 유형 속성들(다중 선택 없이)은 수식 내에서 사용할 수 있습니다.

클릭하여 옵션 설정 대화상자를 여십시오.

옵션 설정을 사용하면 특정 값의 세트를 나열합니다. 이 세트는 특정 요소 또는 재질에서 이 속성을 정의하면 사용자가 선택할 수 있습니다.


추가를 클릭하여 새 옵션을 추가합니다. (새 옵션 라인에 값을 입력하십시오.)

옵션을 삭제하려면, 선택한 다음 제거를 클릭하십시오.

다중 선택 허용을 체크하면, 이 속성에 대해 하나 이상의 값을 선택할 수 있습니다(속성 관리자, 설정 대회상자, 또는 정보상자에서).

MultiChoice.png    MultiChoicePropMgr.png

기본값: 속성 관리자에서 정의된, 다중 선택 옵션 세트


요소 설정에서 다중 선택 속성 값
