기둥 목록화 파라미터

파라미터

짧은 설명

긴 설명



기둥 횡단면

사각형, 원형, 또는 프로파일됨.

기둥 설정에서 정의됨


코어 높이 / 지름

사각 또는 프로파일형 기둥의 경우: 단면에서의 기둥 치수 중 하나. (다른 치수는 "코어 폭"임.)



베니어는 포함하지 않습니다. (베니어를 포함하려면, 일반 "" 파라미터를 사용하십시오.)

원형 기둥의 경우, 기둥의 지름입니다.

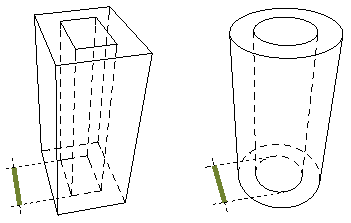

코어 폭

직사각형이나 프로파일형인 기둥에서는, 횡단면에서 해당 기둥의 두 치수 중 하나입니다. (다른 치수는 "코어 높이/지름"임.)



베니어는 포함하지 않습니다. (베니어를 포함하려면, 일반 "" 파라미터를 사용하십시오.)

원형 기둥의 경우, 기둥의 지름입니다.


끝단 표면

기둥 끝단에 할당된 표면질.

기둥 설정에서 정의됨 (빌딩 재질 , 또는 모델 패널에서 오버라이드를 통해)


압출 표면

기둥 압출에 할당된 표면입니다.

기둥 설정에서 정의됨 (빌딩 재질 , 또는 모델 패널에서 오버라이드를 통해)


기둥 코어의 표면적 (Gross)

모든 면에서 기둥 코어의 총 표면적입니다.

솔리드 요소 작업은 무시됩니다.



기둥 코어의 표면적 (순 면적)

모든 면에서 기둥 코어의 순 표면적입니다.

솔리드 요소 작업에 의해 감소됩니다.





기둥 코어의 표면적 (Gross, 상단/하단 제외)

모든 면에서 기둥 코어의 총 표면적입니다.

기둥 상단/하단 표면들은 무시됩니다.

솔리드 요소 작업은 무시됩니다.


기둥 코어 하단의 표면적 (Gross)

기둥 하단에서 코어 횡단면의 표면적입니다.

솔리드 요소 작업은 무시됩니다.



기둥 코어 상단의 표면적 (Gross)

기둥 상단에서 코어의 횡단면의 표면적.

솔리드 요소 작업은 무시됩니다.


기둥 베니어의 표면적 (Gross, 상단/하단 제외)

모든 면에서 기둥 베니어의 총 표면적.

베니어 상단/하단 표면질은 무시됩니다.

솔리드 요소 작업은 무시됩니다.


기둥 베니어 하단의 표면적 (총 면적)

기둥 하단 베니어의 횡단면적.

솔리드 요소 작업은 무시됩니다



기둥 베니어의 표면적 (총 면적)

모든 면에서 기둥 베니어의 표면적.

솔리드 요소 작업은 무시됩니다


기둥 베니어의 표면적 (순 체적)

모든 면에서 기둥 베니어의 순 표면적

베니어 상단/하단 표면질은 무시됩니다.

솔리드 요소 작업에 의해 감소됩니다.


기둥 코어의 볼륨 (Gross)

기둥 코어의 총 체적

솔리드 요소 작업은 무시됩니다.


기둥 베니어의 볼륨 (Gross)

기둥 베니어의 총 체적

솔리드 요소 작업은 무시됩니다.


기둥의 최대 높이

예를 들어, 경사 지붕에 의해 잘려진 기둥의 경우: 기둥의 최고점.

직선 또는 경사 기둥의 경우, 높이와 상응합니다(일반 필드).


기둥의 최소 높이

예를 들어, 경사 지붕에 의해 잘려진 기둥의 경우: 기둥의 최저점.




기둥 코어의 표면적 (Net, 상단/하단 제외)

모든 면에서 기둥 코어의 순 표면적입니다 (하지만 상단 또는 하단은 아님).

기둥 상단/하단 표면들은 무시됩니다.

솔리드 요소 작업에 의해 감소됩니다.


기둥 코어 하단의 표면적 (Net)

기둥 하단에서 코어 횡단면의 표면적입니다.

솔리드 요소 작업에 의해 감소됩니다.


기둥 코어 상단의 표면적 (Net)

기둥 상단에서 코어의 횡단면의 표면적.

솔리드 요소 작업에 의해 감소됩니다.


기둥 베니어 하단의 표면적 (순 면적)

기둥 하단 베니어의 횡단면적

솔리드 요소 작업에 의해 감소됩니다.


기둥 베니어 상단의 표면적 (순 면적)

기둥 상단 베니어의 횡단면적

솔리드 요소 작업에 의해 감소됩니다.


기둥 코어의 볼륨 (Net)

코어의 순 체적

솔리드 요소 작업에 의해 감소됩니다.


베니어의 볼륨 (순 체적)

기둥 베니어 모든 면의 총 체적

솔리드 요소 작업에 의해 감소됩니다.


기둥 프로파일의 둘레(하단)

해당 기둥의 하단에서 기둥 프로파일의 둘레입니다.

프로파일 면은 기둥 축에 직각입니다.


기둥 프로파일의 둘레(상단)

해당 기둥의 상단에서 기둥 프로파일의 둘레입니다.

프로파일 면은 기둥 축에 직각입니다.



베니어 빌딩 재질

베니어에 할당된 빌딩 재질의 이름

기둥 설정에서 정의됨


기둥 베니어의 표면적 (순 체적)

모든 면에서 기둥 베니어의 순 표면적

베니어 상단/하단 표면질은 무시됩니다.

솔리드 요소 작업에 의해 감소됩니다.


베니어 유형

코어, 마감, 또는 없음

기둥 설정에서 정의됨

이 설정은 부분 구조 디스플레이 설정에 따라 기둥의 디스플레이에 영향을 미칩니다.
