여기에서는 구조 해석 모델 (피지컬 모델 아님)의 뷰를 비교합니다.따라서, 모델 비교를 실행하기 전에 아래 설명된 대로 "뷰 선택" 대화 상자에서 구조 모델을 활성화해야 합니다.
참고: 모델 비교를 사용하여 SAF 파일을 열면 현재 프로젝트의 SAF 변환기 설정이 적용됩니다.현재 프로젝트의 SAF 변환기 설정이 필요한 설정인지 확인하십시오.변경하려면, 현재 프로젝트에 다른 변환기 파일을 가져오십시오.참조: SAF 변환기 파일 가져오기/내보내기.
워크플로 예시
구조 엔지니어가 수정된 해석 모델을 되돌려 보냈을 때, 구조 해석을 수행한 후에 이 워크플로를 실행하면 됩니다.

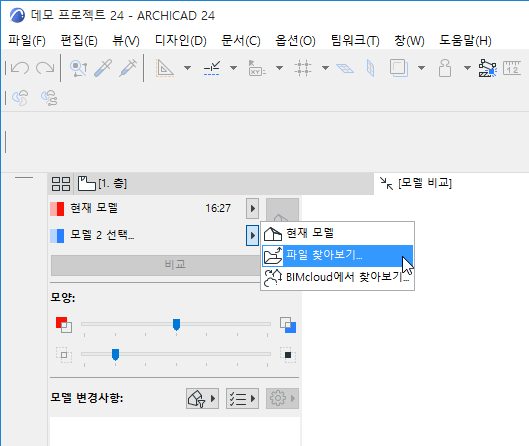

1.디자인 > 모델 비교를 사용합니다.
2.모델 비교 팔레트에서,
모델 1에 대해 현재 모델을 선택합니다.

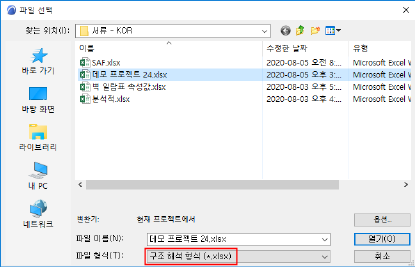

3.모델 2에 대해서는, 구조 담당 엔지니어가 보냈던 SAF 파일(형식: 구조 해석 파일 .xlsx)을 찾습니다.
4.열기를 클릭합니다.

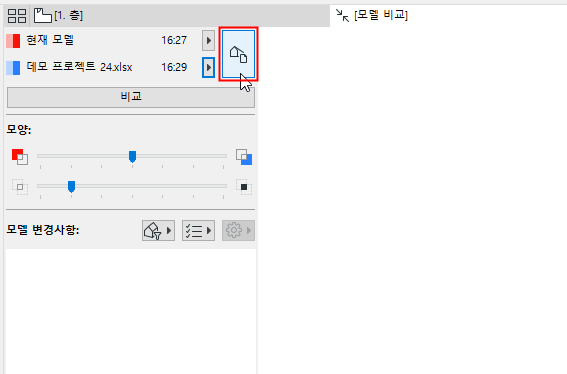

5.모델 비교 팔레트에서, 뷰 선택기 버튼을 클릭합니다.
6.뷰 선택 대화상자가 열립니다.
참고: 비교 모델 중 하나 또는 둘 모두가 SAF 파일인 경우, 뷰 선택 항목이 없습니다.

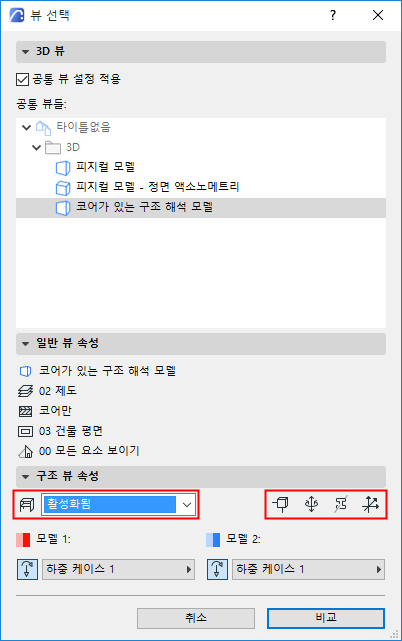

7.구조 뷰 속성 패널에서 구조 해석 모델 옵션을 활성화합니다.
•네 개의 아이콘 (노드, 단부 해제, 프로파일, 로컬 좌표계) 중 하나를 클릭하여 비교 창에 이러한 구조 구성요소를 표시합니다.
•선택적으로, 각 뷰의 특정 하중 케이스를 비교하기 위해 선택합니다.(아래에 모델 비교의 하중 케이스 참조.)
8.비교를 클릭합니다.
•모델 비교 결과가 생성되는 중에, 사용자는 다른 탭이나 창을 내비게이트할 수 있습니다.
9.결과가 모델 비교 창에 디스플레이됩니다.
10.표시하고 싶은 파라미터를 필터링합니다. 사용 가능한 파라미터 세트는 구조 해석 모델 전용입니다.
11.필요한 경우, 이슈를 생성하십시오.
모델 비교 변경사항 목록에서 이슈 생성하기를 참조하십시오.

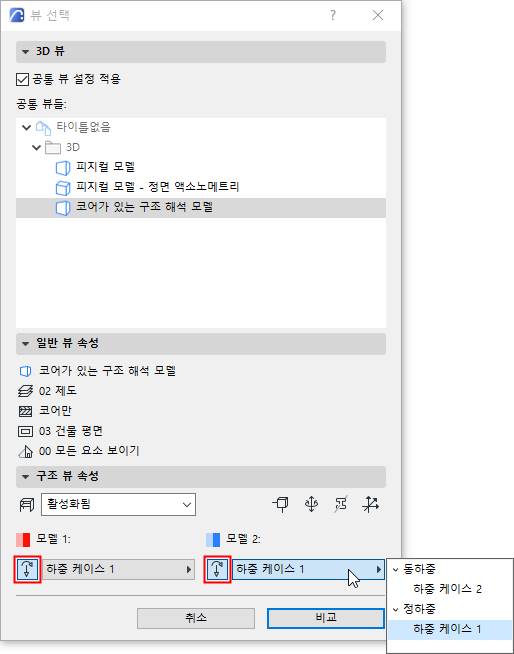

뷰 선택 대화상자 (구조 뷰 속성 패널)에서:
•두 모델 모두 하중 케이스 컨트롤을 체크하십시오.모델의 저장된 하중 케이스 (뷰 설정의 일부)가 표시됩니다.
•선택적으로, 하나 또는 두 모델 모두에 대해 하중 케이스를 활성화하거나 비활성화합니다.하중 케이스를 비활성화하면 해당 모델에 대한 하중 관련 정보가 무시됩니다.
•하나 또는 두 모델 모두에 대해 모델 비교에서 고려할 다른 하중 케이스를 선택할 수 있습니다.
하중 케이스 매개변수가 변경되면 어떻게 됩니까?
비교하는 두 뷰의 하중 케이스가 이름은 같지만 설정이 변경된 경우 (예: 하중 케이스 상태가 정하중에서 동하중으로 변경됨): 모델 비교는 이를 수정된 하중 매개변수로 나열합니다.
이슈를 생성하고 수정 사항을 수락하면, ARCHICAD는 기존 하중 케이스 설정을 덮어쓰거나 새 하중 케이스로 추가하여 하중 케이스 변경을 처리하는 방법을 묻습니다.
