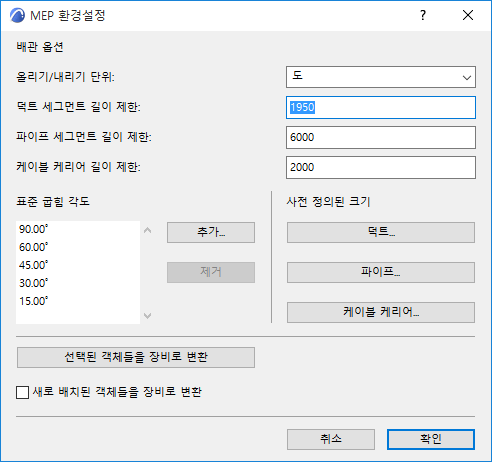

이 대화상자를 사용하여 MEP 모델러와 작업할 때 일반적인 배관 환경설정을 정의할 수 있습니다.
옵션 > 프로젝트 환경설정 > MEP 환경설정에서 대화상자를 엽니다 (또는 MEP 엔지니어링 툴바에서 MEP 환경설정 단축키를 사용하십시오).
올리기/내리기 단위
배관 세그먼트를 어느 각도에 할당합니다: 경사의 각도 단위(도 또는 mm/미터).
세그먼트 길이 제한 (덕트, 파이프, 케이블 캐리어)
배관 도중, 길이를 끌어 클릭하여 일련의 직선형 MEP 요소를 배치할 수 있습니다. 배치된 요소들은 자동적으로 여기에서 정의된 길이의 세그먼트로 분할됩니다.
표준 굽힘 각도
평면 창에서 MEP 배관을 사용하는 동안, 가이드 선이 나타나 도움을 받을 수 있습니다 (가이드 선 디스플레이 기능을 켜 놓은 경우). 이들 가이드 선은 여기에서 정의한 표준 벤드 각도를 반영합니다.
필요한 경우 추가를 클릭하여 목록에 표준 벤드 각도를 더 추가합니다.
사전 정의된 크기
각 MEP 도구 유형에 대해 사전 정의된 횡단면 치수. 이러한 정의는 배관 팔레트에서 배관 작업을 설정할 때 입력할 수 있습니다.
사전 정의된 벤드 반경에 있는 상세내용 참조.
기본 설정에서, ARCHICAD 라이브러리의 MEP 호환 객체는 객체 도구와 함께 배치되므로 그 요소 유형은 "객체"입니다.

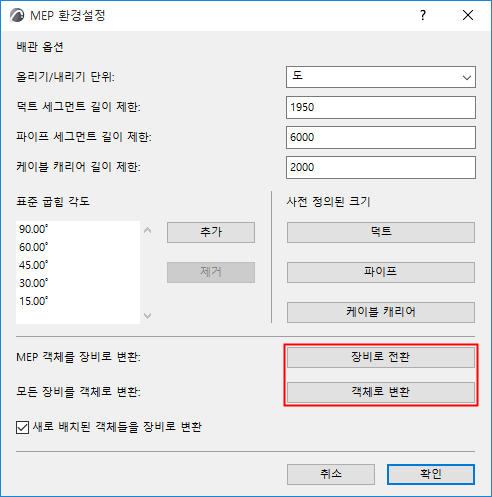

MEP 환경설정의 항목을 사용하여 MEP 호환 객체의 요소 유형을 전환할 수 있습니다. (선택 항목)
MEP 객체를 장비로 변환
배치된 전체 MEP 호환 객체를 장비 유형으로 재분류합니다.
MEP 환경에서 작업을 시작하는 경우 이와 같이 변환하면 MEP 장비를 쉽게 검색할 수 있습니다.
모든 장비를 객체로 변환
모든 장비를 객체로 재분류합니다. 이 기능은 다음과 같은 경우 사용합니다
•더 이상 MEP 환경을 사용하지 않을 경우, 또는
•장비 유형 요소를 객체 유형으로 다시 되돌리려는 경우 (실수로 장비로 변환된 경우)
새로 배치된 객체들을 장비로 변환
체크한 경우, 객체 도구와 함께 배치된 MEP 호환 객체의 요소 유형이 (지금부터는) 객체가 아니라 장비로 분류됩니다.
MEP 환경에서 작업하는 경우 사용합니다. 이 확인란은 이미 배치된 객체에 영향을 미치지 않습니다.
