평면도 또는 3D 뷰에서 하중 지지 요소의 구조 부재에 하중을 배치할 수 있습니다. 그러므로 구조 해석 모델을 활성화해야 합니다.
하중을 배치하려면 세 가지 하중 도구 중 하나를 사용합니다.
•구조 점 하중
•구조 선 부하
•구조 면 하중

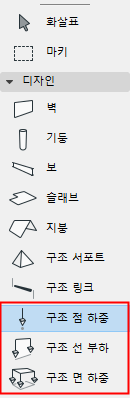

도구를 활성화하려면 도구상자에서 선택합니다.
점 하중 배치
점 하중은 다음에 배치할 수 있습니다.
•1D 부재 (노드 또는 모서리)
•2D 부재 (노드, 모서리 또는 표면)
1.구조 점 하중 도구를 활성화합니다.
2.도구 설정 또는 정보 상자에서 하중 케이스를 선택합니다. (하중 도구 설정 참조)

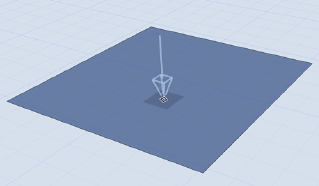

3.하중 요소를 배치하는 동안 잠재적 호스트 요소 (구조 해석 부재)가 강조 표시됩니다.또한 배치 후 하중이 어떻게 보이는지 미리 볼 수 있습니다.
참고: 여러 호스트 요소 위로 마우스를 가져가는 경우 탭을 사용하여 올바른 요소가 강조 표시될 때까지 요소 사이를 순환합니다.
4.클릭하여 배치합니다.

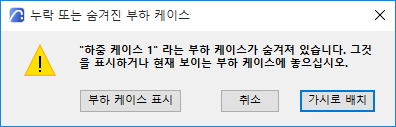

참고: 하중은 현재 보이는 하중 케이스에 속하는 경우에만 표시됩니다. 현재 보이는 하중 케이스에 속하지 않는 하중 요소를 배치하려고 하면 알림이 표시됩니다.

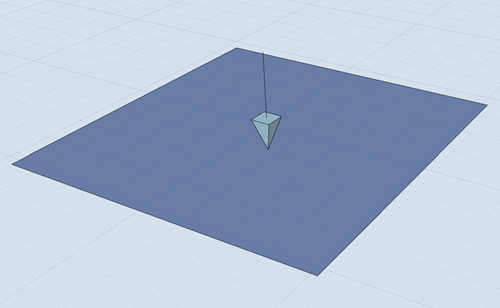

점 하중 배치하기
|
|
|
|
점 힘 |
점 모멘트 |
선 하중 배치
선 하중은 다음에 배치할 수 있습니다.
•1D 부재 (노드 또는 모서리)
•2D 부재 (노드 또는 모서리)
참고: ARCHICAD는 표면에 배치된 선 하중의 가져오기 (SAF를 통해)를 지원합니다.
1.구조 선 하중 도구를 활성화합니다
2.도구 설정 또는 정보 상자에서 새 하중 요소에 대한 하중 케이스를 선택합니다. (하중 도구 설정 참조)
3.하중 요소를 배치하는 동안, 잠재적 호스트 요소 (구조 해석 부재)가 강조 표시됩니다.또한 배치 후 하중이 어떻게 보이는지 미리 볼 수 있습니다.
참고: 여러 호스트 요소 위로 마우스를 가져가는 경우 탭을 사용하여 올바른 요소가 강조 표시될 때까지 요소 사이를 순환합니다.
4.부재를 클릭하여 시작점을 지정합니다.
5.커서를 같은 부재의 다른 노드 또는 모서리로 드래그하여 선을 정의합니다.
6.클릭하여 선 하중을 배치합니다.
참고: 하중은 현재 보이는 하중 케이스에 속하는 경우에만 표시됩니다. 현재 보이는 하중 케이스에 속하지 않는 하중 요소를 배치하려고 하면 알림이 표시됩니다.
선 하중 배치하기
2D 부재에 복수의 선 하중
2D 부재 다각형에서 다각형의 반대쪽 모서리를 클릭하여 복수의 선 하중을 배치합니다.
다른 선 하중 경로의 미리보기를 표시하려면 탭을 클릭합니다
탭을 클릭하여 대체 배치 표시
클릭하여 배치합니다:
전체 모서리의 선 하중 (단축키)
스페이스 + 클릭을 사용하여 전체 2D 부재 보서리에 선 하중을 만듭니다.
면 하중 배치
2D 부재의 전체 면에 표면 하중을 배치할 수 있습니다.
1.구조 면 하중 도구를 활성화합니다
2.도구 설정 또는 정보 상자에서 새 하중 요소에 대한 하중 케이스를 선택합니다. (하중 도구 설정 참조)

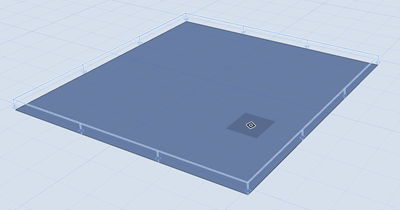

3.하중 요소를 배치하는 동안 잠재적 호스트 요소 (구조 해석 부재)가 강조 표시됩니다. 또한 배치 후 하중이 어떻게 보이는지 미리 볼 수 있습니다.
참고: 여러 호스트 요소 위로 마우스를 가져가는 경우 탭을 사용하여 올바른 요소가 강조 표시될 때까지 요소 사이를 순환합니다.
4.클릭하여 면 하중을 배치합니다.
참고: 하중은 현재 보이는 하중 케이스에 속하는 경우에만 표시됩니다. 현재 보이는 하중 케이스에 속하지 않는 하중 요소를 배치하려고 하면 알림이 표시됩니다.
면 하중 배치하기
