다음에서 SAF 변환기 설정에 액세스합니다.
파일 > 상호 운용성 > SAF > SAF 변환기.

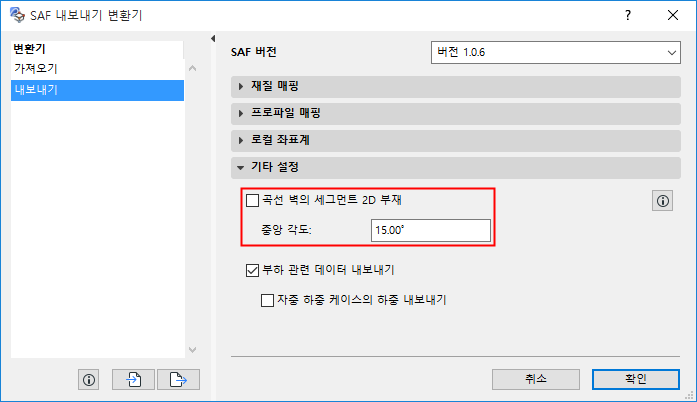

곡선 벽의 세그먼트 2D 부재 (기본값=OFF)
이 컨트롤은 곡선 벽에서 생성된 2D 멤버의 SAF 내보내기에 영향을 줍니다.
분할은 기본적으로 꺼져있습니다.만약 수신하는 구조 해석 소프트웨어가 곡선 벽에서 생성된 곡선 2D 부재를 처리할 수 있다면 확인란을 선택하지 않은 상태로 둡니다.
언제 분할을 활성화해야 합니까?
수신하는 구조 해석 소프트웨어가 곡선 벽을 처리할 수 없는 경우에만 확인란을 선택하십시오. 곡선형 2D 부재는 여러 개의 세그먼트로 내보내기됩니다.
중앙 각도 필드에서, 결과로 나오는 세그먼트에 대한 최대 중앙 각도를 정의합니다.
–결과로 나오는 세그먼트들은 사용자가 정의한 중앙 각도에 근접하지만 (넘어서지는 않음), 다음 조정사항을 따라야 합니다.
-곡선형 벽에 그 엔드포인트 외에 추가 노드가 포함되어 있다면(예: 연결하는 요소가 벽과 만나는 구조 노드), 세그먼트들이 생성되어 그 엔드포인트들이 이들 기존 노드와 일치하게 됩니다.
-이들 노드 위치를 기반으로, 실제 중앙 각도 값(과 세그먼트 길이)이 달라집니다.
중요 사항
–곡선 벽의 세그먼트 2D 부재를 활성화하는 경우: 수신 소프트웨어는 곡선 벽에 부착된 구조 서포트 및 구조 해석 링크의 노드와 일치하도록 추가 세그먼트 끝점을 생성합니다.
–새로이 생성된, 내보내기된 벽 세그먼트의 안쪽 모서리들은 모서리 해제가 리지드로 설정됩니다(원래 벽 모서리의 해제 값과 상관 없음).
부하 관련 데이터 내보내기
기본적으로 켜져 있습니다.
구조 해석 모델을 SAF로 내보낼 때 모든 부하 관련 데이터를 무시하려면 이 컨트롤을 비활성화하십시오.
예를 들어 데이터 왕복과 관련된 다음 시나리오에서:
•구조 소프트웨어는 ARCHICAD에서 인식하지 못하는 하중 데이터를 사용합니다.
•건축가는 SAF 파일의 하중 데이터를 ARCHICAD 모델에 통합하지 않기로 선택했습니다.
이러한 경우, 왕복 데이터 교환으로 인해 하중 관련 데이터가 손실될 수 있습니다.이 손실을 방지하려면 체크박스를 비활성화할 수 있습니다. 하중 데이터는 무시됩니다.
자중 하중 무시
기본적으로 꺼져 있습니다.
대부분의 해석 프로그램은 외부 프로그램의 자중 하중을 처리하지 않습니다.
