더 많은 SAF 횡단면 추가하기 (SAF를 ARCHICAD로 가져오기)

SAF 가져오기 변환기의 프로파일 매핑 패널에서 매핑 가능한 SAF 횡단면 목록을 확장하는 방법은 두 가지입니다.

•파일에서 합치기

•수동으로 추가하기

SAF 파일에서 횡단면 병합

타이핑 오류를 피할 수 있으므로 많이 선호하는 방법입니다.

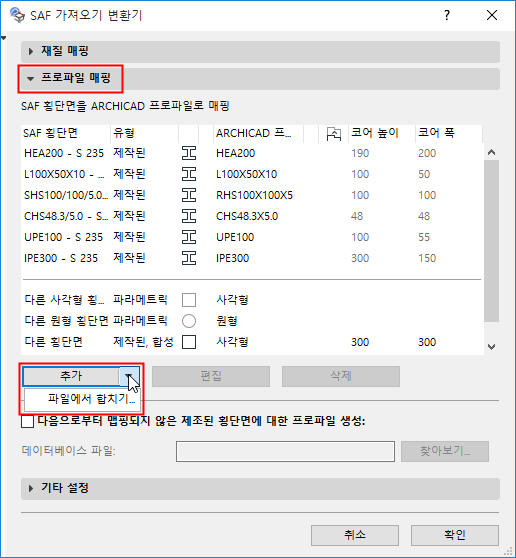

1.추가" 버튼에서, 파일에서 합치기를 클릭합니다.

2.이 목적에 맞는 .xlsx(SAF) 파일을 찾습니다.

SAF 데이터 파일을 준비 및 내보내기하여 표준 매핑을 보장하기 참조.

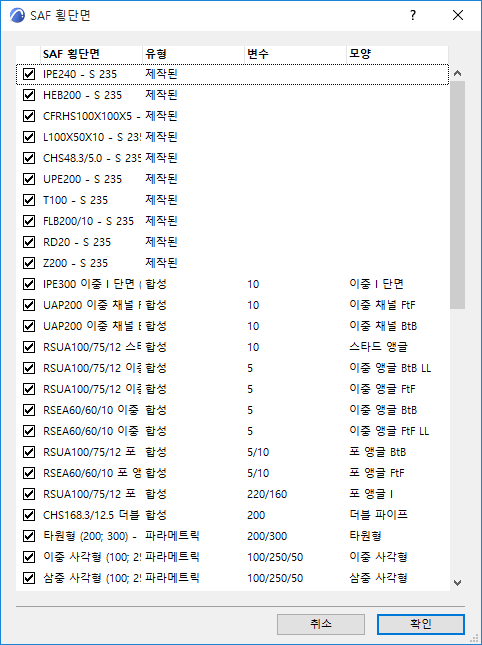

3.SAF 파일의 횡단면이 대화상자에 나타납니다. 이 목록을 검토하고 가져오기할 항목을 체크합니다.

4.확인을 클릭합니다.

SAF 횡단면을 수동으로 추가 또는 편집하기

1.추가또는 (목록에서 선택한 횡단면에 대해) 편집을 클릭합니다.

2.나타나는 대화상자에서 새로운 SAF 횡단면 이름/유형을 수동으로 입력하거나 편집합니다.

주의: "제조된" 유형의 SAF 횡단면만이 여기에 추가됩니다. 이 횡단면이 표준 이름을 사용하기 때문입니다.

3.팝업에서 SAF 횡단면 폼코드를 선택합니다.

4.SAF 재질 유형 (강철 또는 알루미늄)을 선택합니다.
