이 명령은 Revit Family (RFA) 객체 (대부분 제조업체 콘텐츠)를 가져오고 동일한 정밀 지오메트리와 전체 매개변수를 가진 GDL 객체, 문 또는 창문을 생성합니다.
결과 객체에서는 편집 가능한 매개변수 기능을 잃게 됩니다.
1.파일 > 라이브러리와 객체 > GDL 객체로 RFA 가져오기를 사용합니다.
2.가져올 RFA 파일을 검색한 다음 열기를 클릭합다.
3.RFA를 GDL 객체로 가져오기 대화상자가 열리면 가져오기 옵션을 사용자 정의합니다.
–라이브러리 파트 유형으로 가져오기: 라이브러리 파트 유형은 Revit Family 카테고리 및 호스트 객체 카테고리를 기준으로 객체, 문, 창문, MEP 장비 중에서 가장 일치하는 항목을 자동으로 선택합니다. 여기에서 유형을 재정의할 수 있습니다.
-가져온 MEP 장비는 원본 RFA 파일에서 데이터와 연결을 상속하므로 ARCHICAD 모델의 MEP 요소에 연결할 수 있습니다.
–곡선 지오메트리의 세그먼테이션: 슬라이더를 사용하여 세 가지 레벨 중 하나에서 지오메트리 디테일 (폴리곤 세그먼테이션)의 레벨을 설정합니다. 폴리곤이 많을수록 결과 객체가 커집니다. 이 설정은 중간에 유지하는 것이 좋습니다. 객체가 너무 클 경우 폴리곤 수를 줄이십시오. 결과가 너무 많이 분할되고 매끄럽지 않을 경우 더 많은 폴리곤을 사용합니다. 폴리곤 수를 확인하려면 구디스 패키지 (http://www.graphisoft.com/downloads/goodies/index.html에서 다운로드)에 포함된 폴리곤 애드온을 다운로드하여 설치하십시오
4.가져오기를 클릭합니다.
–가져온 동일 유형의 객체는 가져오기 명령을 수행한 ARCHICAD 프로젝트에서 GDL 객체, 문, 창문으로 변환됩니다.
–생성된 GDL 객체, 문 또는 창문은 프로젝트의 내장된 라이브러리에 배치됩니다. 해당 도구를 사용하여 프로젝트에 배치하십시오.
가져온 객체: ARCHICAD의 사용자 정의 매개변수

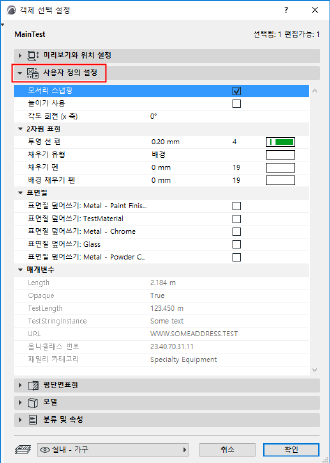

"객체로 가져오기" 옵션을 선택하면 다음 파라미터가 생성됩니다.
•모서리 스냅핑, 설정/해제
•늘이기 활성화: 이 항목을 설정할 경우 미리보기와 위치 설정 패널에서 치수 1, 2 및 높이가 활성화되고 모델에서 그래픽을 이용해 편집할 수 있습니다. 늘이기를 수행하면 지오메트리가 왜곡됩니다.
•회전각 (x축): 객체를 0/90/180/270도 또는 x축을 중심으로 사용자 정의 각도를 회전합니다.
•2D 표현: 평면의 투영 선 펜, 채우기 유형, 채우기 펜
•표면: 개별 내장 표면의 오버라이드를 허용합니다.
•카테고리별 파트 표시/숨기기: RFA 카테고리별로 정의된 객체 파트의 표시 여부를 설정합니다
•파라미터: RFA 파일에 정의된 데이터. 이 데이터는 읽기 전용이며 객체의 지오메트리에 영향을 미치지 않습니다.

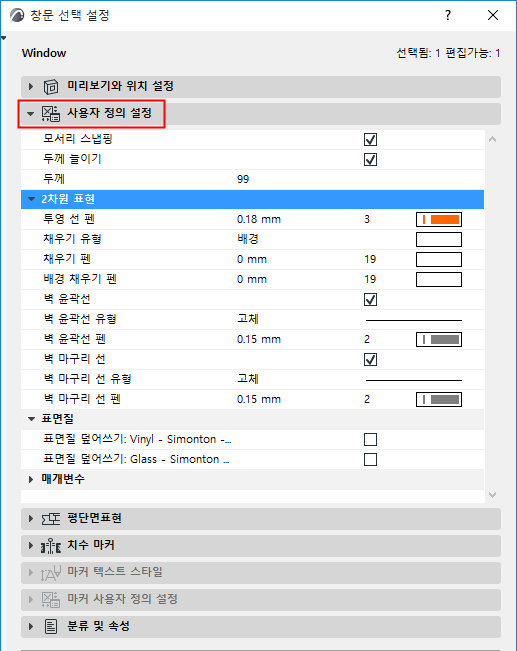

가져온 문 또는 창문: ARCHICAD의 사용자 정의 파라미터
•모서리 스냅핑, 설정/해제
•두께 늘이기: 이 항목을 설정할 경우 문/창문의 두께를 수정할 수 있습니다. (지오메트리가 늘어남)
•2D 표현: 평면의 투영 선 펜, 채우기 유형, 채우기 펜. 벽 윤곽 선: 설정/해제하고 선 유형과 펜을 설정할 수 있습니다. 벽 마감선: 설정/해제하고 선 유형과 펜을 설정할 수 있습니다.
•표면: 개별 내장 표면의 오버라이드를 허용합니다.
•카테고리별 파트 표시/숨기기: Revit 카테고리를 기준으로 문/창 파트의 표시 여부를 설정합니다. 이 옵션은 RFA에 여러 카테고리가 정의되어 있는 경우에만 나타납니다.
•파라미터: RFA 파일에 정의된 데이터. 이 데이터는 읽기 전용이며 객체의 지오메트리에 영향을 미치지 않습니다.
참고: '호스트 객체'는 가져오기 중 자동으로 필터링됩니다.
