ARCHICAD 명령

ARCHICAD 변수

IFC 엔티티 유형

IFC 데이터

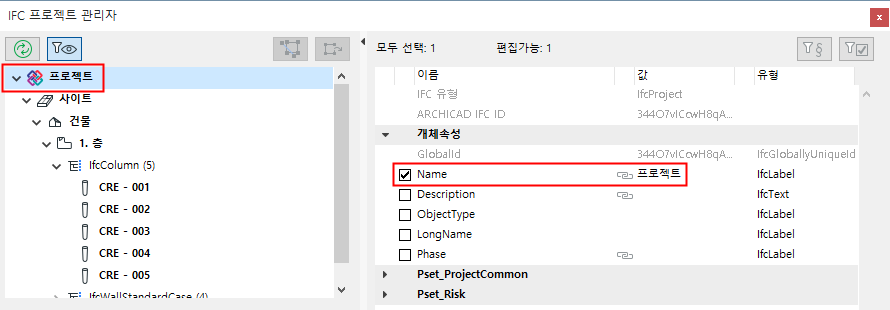

IFC 프로젝트 관리자

프로젝트 정보

프로젝트 이름

IfcProject

Attribute>Name

보임/ 편집가능

프로젝트 정보

프로젝트 설명

IfcProject

Attribute>Description

보임/ 편집가능

프로젝트 정보

프로젝트 ID

IfcProject

Attribute>GlobalId (참조: ARCHICAD 프로젝트 정보를 토대로 글로벌 ID (IFC 속성) 조절하는 방법)

-

프로젝트 정보

프로젝트 상태

IfcProject

Attribute>Phase

보임/ 편집가능

위치 설정

프로젝트 북쪽

IfcProject

Attribute>RepresentationContext>TrueNorth

-

위치 설정

위도

IfcSite

Attribute>RefLatitude

가시

위치 설정

경도

IfcSite

Attribute>RefLongitude

가시

위치 설정

고도

IfcSite

Attribute>RefAltitude

가시

프로젝트 정보

현장 이름

IfcSite

Attribute>Name

보임/ 편집가능

프로젝트 정보

사이트 ID

IfcSite

Attribute>Global Id (참조: ARCHICAD 프로젝트 정보를 토대로 글로벌 ID (IFC 속성) 조절하는 방법)

-

프로젝트 정보

현장 설명

IfcSite

Attribute>Description

보임/ 편집가능

프로젝트 정보

사이트 전체 주소>사이트 주소1

IfcSite

Attribute>SiteAddress> AddressLines

-

프로젝트 정보

사이트 전체 주소>사이트 주소2

프로젝트 정보

사이트 전체 주소>사이트 주소3

프로젝트 정보

사이트 전체 주소>현장 사서함

IfcSite

Attribute>SiteAddress> PostalBox

-

프로젝트 정보

사이트 전체 주소>사이트 도시

IfcSite

Attribute>SiteAddress>Town

-

프로젝트 정보

사이트 전체 주소>사이트 주

IfcSite

Attribute>SiteAddress>Region

-

프로젝트 정보

사이트 전체 주소>사이트 우편번호

IfcSite

Attribute>SiteAddress> PostalCode

-

프로젝트 정보

사이트 전체 주소>사이트 국가

IfcSite

Attribute>SiteAddress> Country

-

프로젝트 정보

사이트 총 둘레

IfcSite

BaseQuantity>GrossPerimeter

-

프로젝트 정보

사이트 총 면적

IfcSite

BaseQuantity>GrossLandArea

-

프로젝트 정보

빌딩 이름

IfcBuilding

Attribute>Name

보임/ 편집가능

프로젝트 정보

빌딩 설명

IfcBuilding

Attribute>Description

보임/ 편집가능

프로젝트 정보

건물 ID

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (참조: ARCHICAD 프로젝트 정보를 토대로 글로벌 ID (IFC 속성) 조절하는 방법)

프로젝트 정보

담당자 전체 이름>담당자 시작문자 제목

IfcPerson

Attribute>PrefixTitles

-

프로젝트 정보

담당자 전체 이름>담당자 이름(명)

IfcPerson

Attribute>GivenName

-

프로젝트 정보

담당자 전체 이름>담당자 중간 이름

IfcPerson

Attribute>MiddleNames

-

프로젝트 정보

담당자 전체 이름>담당자 이름(성)

IfcPerson

Attribute>FamilyName

-

프로젝트 정보

담당자 전체 이름>담당자 끝문자 제목

IfcPerson

Attribute>SuffixTitles

-

프로젝트 정보

담당자 ID

IfcPerson

Attribute>Id

-

프로젝트 정보

담당자 역할

IfcPerson

Attribute>Roles

-

프로젝트 정보

담당자 부서

IfcPerson

Addresses>Postal> InternalLocation

-

프로젝트 정보

담당자 회사

IfcOrganization

Attribute>Name

-

프로젝트 정보

담당자 회사 코드

IfcOrganization

Attribute>Id

-

프로젝트 정보

연락처 전체 주소>담당자 주소1

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> AddressLines

-

프로젝트 정보

연락처 전체 주소>담당자 주소2

프로젝트 정보

연락처 전체 주소>담당자 주소3

프로젝트 정보

연락처 전체 주소>담당자 사서함

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalBox

-

프로젝트 정보

연락처 전체 주소>담당자 도시

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Town

-

프로젝트 정보

연락처 전체 주소>담당자 주

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Region

-

프로젝트 정보

연락처 전체 주소>담당자 우편번호

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalCode

-

프로젝트 정보

연락처 전체 주소>담당자 국가

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Country

-

프로젝트 정보

담당자 이메일

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >ElectronicMailAddress

-

프로젝트 정보

담당자 전화번호

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >TelephoneNumbers

-

프로젝트 정보

담당자 팩스

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >FacsimileNumbers

-

프로젝트 정보

담당자 웹

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >WWWHomePageURL

-

층 설정

높이

IfcBuildingStorey

Attribute>Elevation

보임/ 편집가능

영역 설정

이름

IfcSpace

Attribute>LongName

보임/ 편집가능

영역 설정

번호(No)

IfcSpace

Attribute>Name

보임/ 편집가능

(요소)> 설정

분류 및 속성>ID

(IFC 요소 유형)

Attribute>Name

보임/ 편집가능

(요소)> 설정

분류 및 속성>분류

(IFC 요소 유형)

Attribute>ObjectType

가시적/(내보내기 변환기, 유형 매핑에서 편집 가능)

(요소)> 설정

분류 및 속성>분류

(IFC 요소 유형)

Attribute>PredefinedType

가시적/(내보내기 변환기, 유형 매핑에서 편집 가능)

(요소)> 설정

분류 및 속성> 구조적 기능

(IFC 요소 유형)

Pset_...Common>LoadBearing

가시

(요소)> 설정

분류 및 속성 >위치

(IFC 요소 유형)

Pset_...Common>IsExternal

가시

(요소)> 설정

분류 및 속성> 리노베이션 상태

(IFC 요소 유형)

AC_Pset_RenovationAndPhasing>Renovation Status

가시

(요소)> 설정

분류 및 속성>분류

(IFC 유형 제품)

Attribute>ElementType

가시적/(내보내기 변환기, 유형 매핑에서 편집 가능)

(요소)> 설정

분류 및 속성>분류

(IFC 유형 제품)

Attribute>PredefinedType

가시적/(내보내기 변환기, 유형 매핑에서 편집 가능)

스케줄> (요소)

일반>고유 ID

(IFC 요소 유형)

Attribute>Tag

보임/ 편집가능

창문/문 설정

미리보기 및 위치 설정>폭

IfcWindow / IfcDoor

Attribute>OveralWidth

가시

창문/문 설정

미리보기 및 위치 설정>높이

IfcWindow / IfcDoor

Attribute>OverallHeight

가시

(자동 유형 명명 규칙)

빌딩 재질/프로파일 이름, 요소 치수

다중 세그먼트인 경우: 세그먼트 수, 최대 세그먼트 치수, 세그먼트 길이

IfcColumn

Pset_ColumnCommon >Reference

보임/ 편집가능

(자동 유형 명명 규칙)

빌딩 재질/프로파일 이름, 요소 치수

다중 세그먼트인 경우: 세그먼트 수, 최대 세그먼트 치수, 세그먼트 길이

IfcBeam

Pset_BeamCommon >Reference

보임/ 편집가능
